در سیستم‌های قدرت الکتریکی، مفاهیم ضریب توان (Power Factor یا PF) و کسینوس فی (Cos φ) از اهمیت بالایی برخوردارند. اگرچه این دو اصطلاح گاهی به جای یکدیگر استفاده می‌شوند، اما تفاوت‌های اساسی دارند که درک آن‌ها برای مدیریت بهینه انرژی و طراحی سیستم‌های جبران‌سازی ضروری است. این مقاله به بررسی دقیق این دو مفهوم، تفاوت‌های آن‌ها و الزامات قانونی مرتبط در شبکه‌های برق می‌پردازد.

در سیستم‌های الکتریکی، مدیریت صحیح توان برای افزایش بهره‌وری انرژی، کاهش هزینه‌های برق، و بهبود عملکرد تجهیزات اهمیت بسزایی دارد. یکی از مفاهیم کلیدی در این حوزه، ضریب توان (Power Factor) و زاویه اختلاف فاز بین ولتاژ و جریان که با cos φ نمایش داده می‌شود، می‌باشد. در این مقاله به بررسی علمی، فنی و کاربردی این دو مفهوم، تفاوت‌های آن‌ها، و نقش‌شان در بهینه‌سازی مصرف برق در تأسیسات صنعتی و تجاری می‌پردازیم.

رابطه بین ضریب توان(PF) و کسینوس فی(Cos φ)

• ضریب توان (Power Factor): طبق تعریف، نسبت توان اکتیو به توان ظاهری است (PF=SP​). این پارامتر نشان می‌دهد که چه بخشی از کل توان دریافتی (توان ظاهری) به کار مفید تبدیل می‌شود.

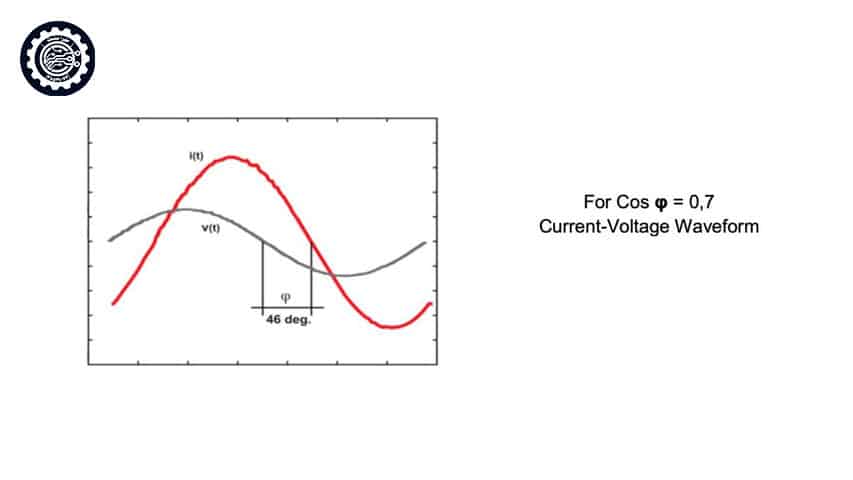

• کسینوس فی (Cos φ): این پارامتر بیانگر اختلاف فاز بین موج بنیادین ولتاژ و جریان است. در این تعریف، اثر هارمونیک‌ها لحاظ نمی‌شود.

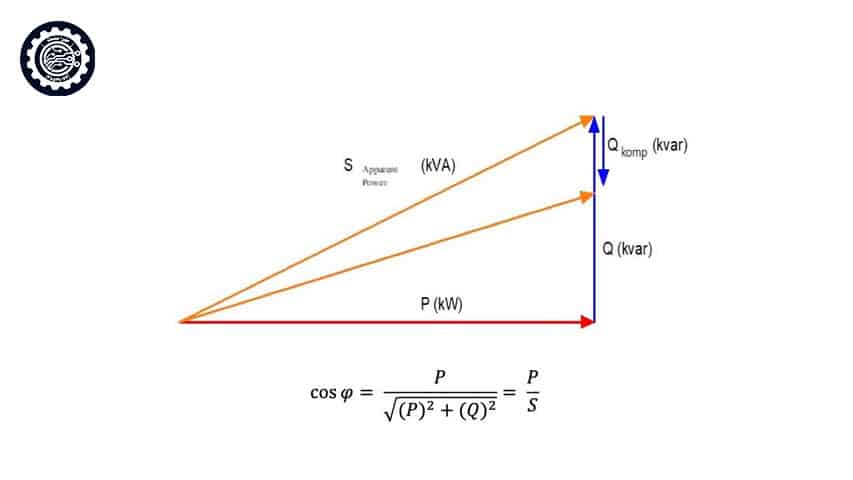

در مثلث توان، زاویه بین توان اکتیو و توان ظاهری با φ نمایش داده می‌شود. مشخصات جریان راکتیو نیز به شرح زیر است:

• جریان راکتیو اندوکتیو، ۹۰ درجه از ولتاژ عقب‌تر است (پس‌فاز).
• جریان راکتیو خازنی، ۹۰ درجه از ولتاژ جلوتر است (پیش‌فاز).

1. تعریف ضریب توان و cos φ:
   ضریب توان (Power Factor) نسبت توان اکتیو (P) به توان ظاهری (S) در یک مدار الکتریکی است:

PF = P / S

در حالی که cos φ نمایانگر کسینوس زاویه فاز (φ) بین ولتاژ و جریان است و در مدارهای سینوسی و خطی، ضریب توان و cos φ با هم برابرند. اما در حضور اعوجاج هارمونیکی این دو می‌توانند متفاوت باشند.

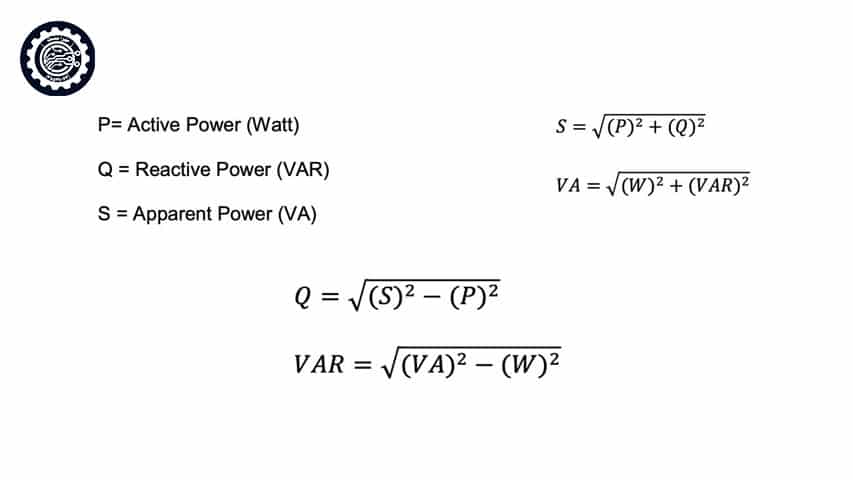

2. طبقه‌بندی توان الکتریکی:
   توان در سیستم‌های الکتریکی به سه نوع تقسیم می‌شود:

• توان اکتیو (P): توان واقعی که به کار مفید مانند روشنایی، گرمایش و چرخش موتور اختصاص می‌یابد.
• توان راکتیو (Q): توانی که برای ایجاد میدان مغناطیسی یا الکتریکی در تجهیزات القایی یا خازنی مصرف می‌شود اما کار مفید انجام نمی‌دهد.
• توان ظاهری (S): ترکیب برداری توان اکتیو و راکتیو است که با استفاده از رابطه فیثاغورثی محاسبه می‌شود:

S = √(P² + Q²)

برای درک تفاوت PF و Cos φ، ابتدا باید با انواع توان آشنا شویم:

• توان اکتیو (Active Power – P): توانی که کار مفید انجام می‌دهد و به وات (W) اندازه‌گیری می‌شود.
• توان راکتیو (Reactive Power – Q): توانی که برای ایجاد و حفظ میدان‌های مغناطیسی (در بارهای اندوکتیو مانند موتورها) و میدان‌های الکتریکی (در بارهای خازنی مانند خازن‌ها) بین منبع و بار تبادل می‌شود. این توان، کار مفیدی انجام نمی‌دهد و واحد آن ولت-آمپر راکتیو (VAR) است.
• توان ظاهری (Apparent Power – S): حاصل‌جمع برداری توان اکتیو و راکتیو است و به ولت-آمپر (VA) اندازه‌گیری می‌شود.

این سه توان یک مثلث قائم‌الزاویه را تشکیل می‌دهند که به «مثلث توان» معروف است.

3. اهمیت ضریب توان در صنعت:
   ضریب توان پایین نشان‌دهنده مصرف زیاد توان راکتیو است که منجر به افزایش جریان، تلفات خطوط، داغ شدن تجهیزات و افزایش هزینه‌ها می‌شود. شرکت‌های برق معمولاً برای ضریب توان پایین جریمه در نظر می‌گیرند.

در کشورهایی مانند ترکیه، مقرراتی برای نسبت انرژی راکتیو به اکتیو وضع شده است:

• انرژی راکتیو القایی / اکتیو ≤ 20٪
• انرژی راکتیو خازنی / اکتیو ≤ 15٪

برای رعایت این استانداردها، ضریب توان باید در محدوده خاصی حفظ شود:

• در ناحیه القایی: 0.98 ≤ cos φ ≤ 1
• در ناحیه خازنی: 0.99 ≤ cos φ ≤ 1

الزامات قانونی و حدود مجاز

در بسیاری از کشورها، شرکت‌های توزیع برق برای حفظ پایداری شبکه و کاهش تلفات، محدودیت‌هایی را برای مصرف انرژی راکتیو توسط مشترکین تعیین می‌کنند. به عنوان مثال، در شبکه برق ترکیه، حدود مجاز به شرح زیر تعریف شده است:

• نسبت مجاز “انرژی راکتیو اندوکتیو به انرژی اکتیو”: ۲۰٪
• نسبت مجاز “انرژی راکتیو خازنی به انرژی اکتیو”: ۱۵٪

این محدودیت‌ها به این معناست که ضریب توان (Cos φ) باید در ناحیه اندوکتیو بین ۰.۹۸ تا ۱ و در ناحیه خازنی بین ۰.۹۹ تا ۱ حفظ شود. برای اطمینان از رعایت این مقادیر، از دستگاه‌های آنالیز توان برای اندازه‌گیری دقیق پارامترهای شبکه استفاده می‌شود. این دستگاه‌ها هر دو مقدار ضریب توان و کسینوس فی را اندازه‌گیری و نمایش می‌دهند. مشاهدات در تأسیسات مختلف نشان می‌دهد که این دو مقدار گاهی برابر و گاهی متفاوت هستند.

4. تأثیر هارمونیک‌ها:
   در سیستم‌هایی که شکل موج جریان و ولتاژ دچار اعوجاج هستند (مانند سیستم‌های دارای منابع تغذیه سوئیچینگ، درایوهای فرکانس متغیر و …)، جریان‌های هارمونیکی موجب می‌شوند PF و cos φ برابر نباشند. در این موارد:

PF = P / S ≠ cos φ

برای مثال، ممکن است PF = 0.996 باشد در حالی که cos φ = 0.93 گزارش شود. این تفاوت به دلیل توان هارمونیکی است که کار مفید انجام نمی‌دهد اما موجب افزایش جریان و بار ظاهری می‌شود.

کاربرد در طراحی سیستم‌های جبران‌سازی

هدف از نصب سیستم‌های جبران‌ساز (اصلاح ضریب توان)، کاهش توان راکتیو و رساندن ضریب توان به محدوده مجاز است.

• اگر تأسیسات دارای ماهیت راکتیو اندوکتیو باشد (مانند کارخانه‌های دارای موتورهای القایی)، برای جبران‌سازی از یک بار راکتیو خازنی مانند بانک خازنی استفاده می‌شود.
• اگر ماهیت سیستم راکتیو خازنی باشد، برای جبران‌سازی یک بار راکتیو اندوکتیو مانند بانک سلفی (راکتور) نصب می‌گردد.

نقش کلیدی هارمونیک‌ها در تفاوت PF و Cos φ

دلیل اصلی تفاوت بین مقادیر ضریب توان و کسینوس فی، وجود اعوجاج هارمونیکی (Harmonic Distortion) در شبکه است.

• در شرایط ایده‌آل (بدون هارمونیک): اگر در یک تأسیسات هیچ‌گونه اعوجاج هارمونیکی وجود نداشته باشد و شکل موج‌های ولتاژ و جریان کاملاً سینوسی با فرکانس ۵۰ هرتز باشند، آنگاه مقدار ضریب توان و کسینوس فی دقیقاً برابر خواهد بود. $$Cos\phi =PF$$ این حالت بیشتر در بارهای کاملاً مقاومتی (Resistive) دیده می‌شود که در آن$$Cos\phi =1$$ است و توان اکتیو با توان ظاهری برابر است.

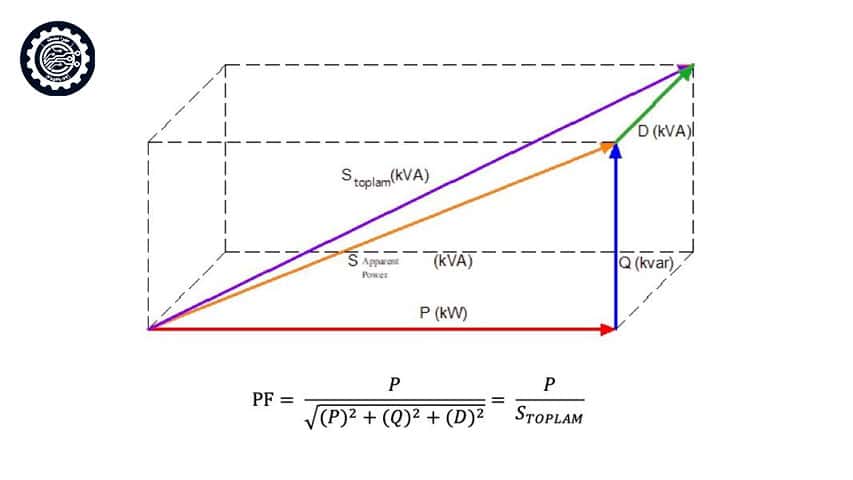

• در شرایط واقعی (با حضور هارمونیک‌ها): در تأسیساتی که بارهای غیرخطی مانند درایوهای موتور، اینورترها، یا منابع تغذیه سوئیچینگ وجود دارند، جریان‌های هارمونیکی تولید می‌شود. این هارمونیک‌ها توان ظاهری کل سیستم را افزایش می‌دهند بدون آنکه به توان اکتیو (مفید) کمکی کنند. از آنجایی که تعریف Power Factor تمام توان ظاهری (شامل مؤلفه‌های هارمونیکی) را در نظر می‌گیرد، اما Cos φ تنها اختلاف فاز مؤلفه اصلی (بنیادین) را محاسبه می‌کند، این دو مقدار از یکدیگر فاصله می‌گیرند.

  مثال عملی: در تأسیساتی که جریان هارمونیکی به میزان 830 آمپر در آن اندازه‌گیری شد، مقدار کسینوس فی (Cos φ) برابر 0.93 بود، در حالی که ضریب توان (PF) مقدار 0.996 را نشان می‌داد. این مثال به وضوح نشان می‌دهد که در حضور هارمونیک، $$PF\ne Cos\phi$$.

هرچه میزان اعوجاج هارمونیکی کل (Total Harmonic Distortion – THD) در یک سیستم بالاتر باشد، اختلاف بین مقدار ضریب توان و کسینوس فی نیز بیشتر می‌شود.

5. راهکارهای بهبود ضریب توان:
   الف) نصب بانک خازنی: برای جبران توان راکتیو القایی، استفاده از بانک خازنی یا تابلوی جبران‌ساز خازنی الزامی است.
   ب) استفاده از راکتورهای سری یا تابلوی جبران القایی: در صورتی که بار دارای مشخصه خازنی باشد، باید توان راکتیو خازنی با تجهیزات القایی خنثی شود.
   پ) کنترل هارمونیک‌ها: فیلترهای هارمونیکی می‌توانند اعوجاج را کاهش داده و موجب نزدیکی بیشتر PF و cos φ شوند.
6. تفاوت ضریب توان و cos φ:

• ضریب توان معیاری کلی از کیفیت مصرف انرژی است.
• cos φ فقط به اختلاف فاز بین جریان و ولتاژ اشاره دارد و از تأثیرات هارمونیکی صرف‌نظر می‌کند.

در سیستم‌های ایده‌آل:
PF = cos φ
اما در عمل، به خصوص در سیستم‌های دارای هارمونیک:
PF < cos φ

7. کاربردهای عملی:
   در زمان طراحی و بهره‌برداری از تأسیسات صنعتی، دانستن مقدار دقیق cos φ برای انتخاب ظرفیت مناسب بانک خازنی ضروری است. چرا که اندازه‌گیری صرف PF می‌تواند منجر به طراحی اشتباه شود. به همین دلیل، در بسیاری از استانداردها توصیه شده است طراحی جبران‌ساز راکتیو بر مبنای cos φ انجام شود.
8. تجهیزات اندازه‌گیری:
   دستگاه‌های آنالایزر توان پیشرفته قادر به اندازه‌گیری دقیق مقادیر P، Q، S، cos φ، PF و اعوجاج هارمونیکی (THD) هستند. این داده‌ها برای تصمیم‌گیری مهندسی و طراحی دقیق سیستم‌های جبران‌ساز بسیار حیاتی‌اند.

نتیجه‌گیری:
درک تفاوت و ارتباط بین ضریب توان و cos φ برای طراحی، بهره‌برداری و نگهداری بهینه سیستم‌های برق صنعتی امری ضروری است. کاهش توان راکتیو، بهبود ضریب توان و حذف هارمونیک‌ها می‌تواند منجر به صرفه‌جویی انرژی، افزایش طول عمر تجهیزات و کاهش هزینه‌های انرژی گردد. انتخاب صحیح تجهیزات جبران‌ساز و پایش مداوم سیستم، دو عامل کلیدی در دستیابی به این اهداف هستند.

با توجه به تفاوت‌های ذکر شده، یک نکته بسیار مهم در طراحی سیستم‌های اصلاح ضریب توان وجود دارد:

هنگامی که نیاز به توان راکتیو یک مجموعه با استفاده از دستگاه‌های آنالیزور توان تعیین می‌شود، طراحی توان بانک خازنی یا سلفی باید بر اساس مقدار کسینوس فی (Cos φ) انجام شود، نه ضریب توان (PF). زیرا Cos φ به طور مستقیم اختلاف فاز ناشی از توان راکتیو در فرکانس اصلی را نشان می‌دهد که هدف اصلی جبران‌سازی است. در حالی که Power Factor تحت تأثیر هارمونیک‌ها نیز قرار دارد و ممکن است منجر به طراحی نادرست سیستم جبران‌ساز شود.
