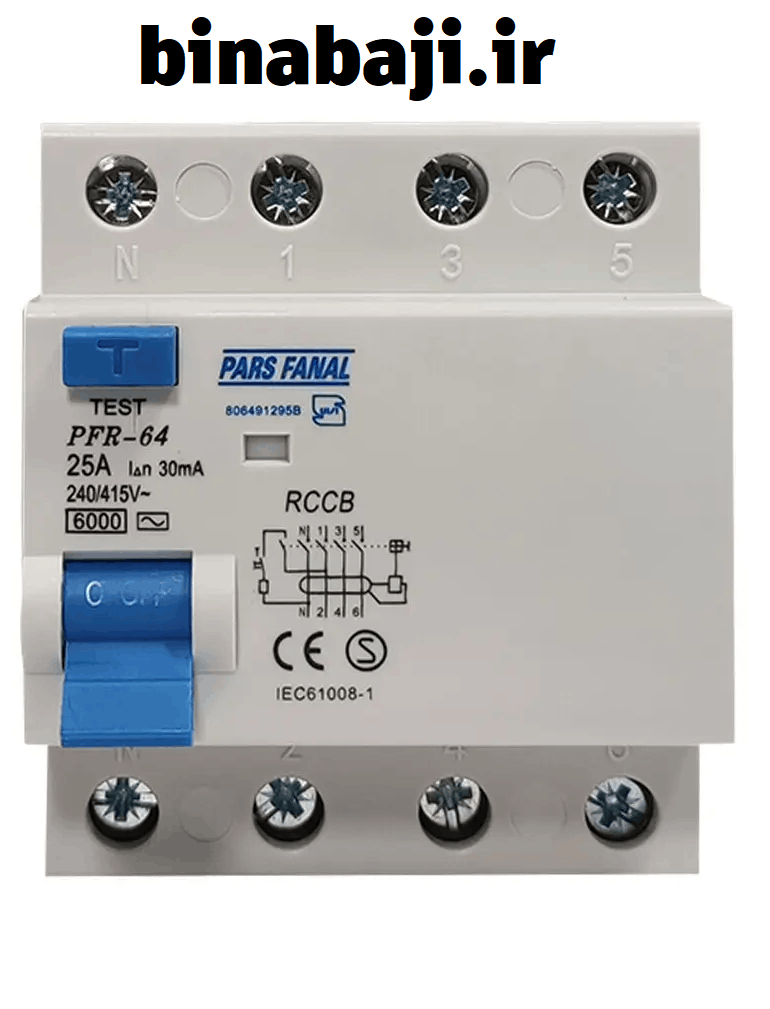

کلید محافظ جان سه فاز پارس فانال (RCCB) | حفاظت تجهیزات و افراد در برابر جریان نشتی
کلید محافظ جان سه فاز پارس فانال یکی از تجهیزات مهم حفاظتی در تابلوهای برق صنعتی، تجاری و ساختمانهای دارای بار سهفاز است که وظیفه آن تشخیص جریان نشتی الکتریکی و قطع سریع مدار در هنگام بروز خطا میباشد.
این کلید با اندازهگیری و مقایسه جریان عبوری از هادیهای فاز و نول، هرگونه اختلاف جریان ناشی از اتصال بدنه، خرابی عایق کابلها، نشتی تجهیزات الکتریکی یا عبور جریان ناخواسته از مسیر زمین را تشخیص داده و در مدت زمان کوتاه مدار را قطع میکند.
استفاده از RCCB سه فاز پارس فانال در تابلوهای برق صنعتی، کارگاهها، موتورخانهها، ساختمانهای بزرگ و تأسیسات تجاری باعث افزایش سطح ایمنی، کاهش خطر برقگرفتگی و جلوگیری از خسارتهای ناشی از خطاهای الکتریکی میشود.
برای آشنایی کامل با عملکرد RCD، تفاوت RCCB و RCBO و نحوه نصب، مقاله جامع ما را مطالعه کنید:
کلید محافظ جان (RCD) چیست؟ بررسی کامل نحوه عملکرد، انواع و تفاوت RCCB و RCBO
مزایای کلید محافظ جان سه فاز پارس فانال
✅ حفاظت در برابر جریانهای نشتی در شبکههای سهفاز
✅ کاهش خطر برقگرفتگی در محیطهای صنعتی
✅ تشخیص سریع خطاهای عایقی تجهیزات
✅ مناسب برای تابلوهای برق صنعتی و تجاری
✅ افزایش ایمنی تجهیزات الکتریکی
✅ نصب آسان روی ریل DIN تابلو برق
✅ قابلیت استفاده در کنار کلیدهای مینیاتوری و تجهیزات حفاظتی دیگر
✅ سازگار با سیستمهای ارت و همبندی استاندارد
کلید محافظ جان سه فاز پارس فانال مناسب چه مکانهایی است؟
این محصول برای کاربردهای زیر مناسب است:
- تابلوهای برق صنعتی
- کارگاهها و کارخانهها
- موتورخانهها
- ساختمانهای دارای برق سهفاز
- مجتمعهای تجاری و اداری
- تابلو برق آسانسور
- سیستمهای پمپ و موتورهای سهفاز
- تجهیزات الکتریکی با توان بالا
چرا از کلید محافظ جان سه فاز 30 میلی آمپر استفاده میشود؟
در بسیاری از کاربردهای حفاظتی، بهخصوص مکانهایی که حفاظت افراد اهمیت بالایی دارد، از کلید محافظ جان با حساسیت 30mA استفاده میشود.
این مقدار حساسیت باعث میشود در صورت ایجاد نشتی خطرناک، کلید در زمان بسیار کوتاه مدار را قطع کرده و احتمال برقگرفتگی کاهش پیدا کند.
برای کاربردهای صنعتی خاص نیز ممکن است از حساسیتهای بالاتر مانند 100mA، 300mA یا 500mA برای حفاظت تجهیزات و کاهش خطر آتشسوزی استفاده شود.
تفاوت کلید محافظ جان سه فاز RCCB با کلید اتوماتیک یا فیوز مینیاتوری
| محافظ جان RCCB | فیوز مینیاتوری MCB |
|---|---|
| تشخیص جریان نشتی | حفاظت اضافه بار |
| حفاظت در برابر برقگرفتگی | حفاظت اتصال کوتاه |
| تشخیص اختلاف جریان بین فازها و نول | تشخیص افزایش جریان |
| جلوگیری از خطرات ناشی از نشتی | محافظت از کابل و مدار |
| نیازمند نصب همراه حفاظت اضافه جریان | به تنهایی حفاظت نشتی ندارد |
نحوه نصب کلید محافظ جان سه فاز پارس فانال
مسیر معمول نصب در تابلو برق:
ورودی برق سهفاز → کلید اصلی → کلید محافظ جان RCCB → کلیدهای حفاظتی خروجی → مصرفکنندهها
نکات مهم نصب:
- تمام فازها و در صورت استفاده، سیم نول باید از داخل کلید محافظ جان عبور کنند.
- سیم ارت نباید از داخل RCCB عبور داده شود.
- جریان نامی کلید باید متناسب با بار مصرفی انتخاب شود.
- دکمه TEST بهصورت دورهای بررسی شود.
- نصب توسط برقکار متخصص انجام شود.
- در مدارهای موتوری و صنعتی، هماهنگی با تجهیزات حفاظتی ضروری است.
