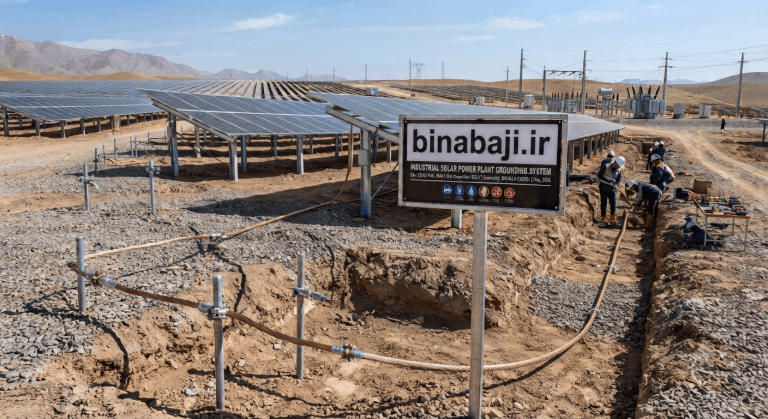

سیستم ارت و همبندی در نیروگاههای خورشیدی
راهنمای جامع طراحی، اجرا و الزامات استانداردهای IEC
مقدمه
با گسترش روزافزون استفاده از انرژی خورشیدی، نیروگاههای فتوولتائیک (Photovoltaic – PV) به یکی از ارکان اصلی تولید برق در جهان و ایران تبدیل شدهاند. افزایش ظرفیت نصب سامانههای خورشیدی، از نیروگاههای کوچک پشتبامی (Rooftop PV) گرفته تا نیروگاههای مگاواتی متصل به شبکه (Utility Scale PV)، باعث شده است که موضوع ایمنی الکتریکی، حفاظت تجهیزات و قابلیت اطمینان سیستم بیش از هر زمان دیگری مورد توجه طراحان و مجریان قرار گیرد.
در نگاه اول، یک نیروگاه خورشیدی مجموعهای از پنلها، اینورترها، کابلها و تابلوهای برق به نظر میرسد؛ اما از دیدگاه مهندسی، این سامانه به دلیل وجود مدارهای DC با ولتاژهای بالا، تجهیزات حساس الکترونیک قدرت، گستردگی کابلکشی و قرارگیری در معرض شرایط جوی، یکی از پیچیدهترین تأسیسات الکتریکی از نظر طراحی سیستم ارت و همبندی محسوب میشود.
برخلاف تأسیسات الکتریکی متداول، در نیروگاههای خورشیدی خطر تنها به برقگرفتگی محدود نمیشود. صاعقه مستقیم، اضافهولتاژهای القایی، کلیدزنی تجهیزات، جریانهای نشتی، اختلاف پتانسیل میان اجزای فلزی و تخلیه الکتریسیته ساکن همگی میتوانند عملکرد نیروگاه را مختل کرده و خسارتهای قابلتوجهی به تجهیزات وارد کنند. در چنین شرایطی، سیستم ارت و همبندی بهعنوان یکی از مهمترین لایههای حفاظتی، نقش اساسی در ایمنی افراد، حفاظت تجهیزات و تضمین پایداری بهرهبرداری از نیروگاه ایفا میکند.
نکته مهم این است که سیستم ارت بهتنهایی وظیفه حذف اضافهولتاژ را بر عهده ندارد. این سیستم با ایجاد یک مسیر کمامپدانس برای عبور جریان خطا و جریانهای ناشی از اضافهولتاژ، امکان عملکرد صحیح تجهیزات حفاظتی مانند سرج ارسترها (SPD) را فراهم میکند. به همین دلیل، حتی پیشرفتهترین تجهیزات حفاظتی نیز بدون یک شبکه ارت اصولی و همبندی مناسب، قادر به حفاظت مؤثر از نیروگاه نخواهند بود.
از سوی دیگر، توسعه نیروگاههای خورشیدی در ایران و حرکت به سمت احداث نیروگاههای بزرگمقیاس، نیاز به رعایت استانداردهای بینالمللی را بیش از گذشته آشکار کرده است. اجرای غیراصولی سیستم ارت میتواند علاوه بر افزایش خطر برقگرفتگی، باعث کاهش عمر اینورترها، خرابی تجهیزات الکترونیکی، عملکرد نادرست تجهیزات حفاظتی، افزایش هزینههای تعمیر و حتی توقف تولید انرژی شود.
در این مقاله، سیستم ارت و همبندی نیروگاههای خورشیدی را از دیدگاه مهندسی و بر اساس جدیدترین الزامات استانداردهای بینالمللی از جمله IEC 62548، IEC 60364-7-712، IEC 60364-5-54 و IEC 62305 بررسی خواهیم کرد. علاوه بر تشریح مبانی علمی، به موضوعاتی مانند طراحی شبکه ارت، همبندی فریم پنلها و استراکچرها، حفاظت در برابر صاعقه، عملکرد سرج ارسترها در سمت DC و AC، روشهای اجرایی، محاسبات مهندسی، الزامات استاندارد، اشتباهات رایج نصب و نمونههای واقعی از نیروگاههای خورشیدی خواهیم پرداخت.
اگر هدف شما طراحی، اجرا، نظارت، بازرسی یا بهرهبرداری از یک نیروگاه خورشیدی مطابق با استانداردهای روز دنیا است، این مقاله میتواند بهعنوان یک مرجع مهندسی جامع، پاسخگوی نیازهای فنی شما باشد.
بخش اول | فلسفه سیستم ارت در نیروگاههای خورشیدی
چرا سیستم ارت در نیروگاههای خورشیدی اهمیت ویژهای دارد؟
در نگاه اول، ممکن است یک سیستم فتوولتائیک تنها از چند پنل خورشیدی، یک اینورتر و تعدادی کابل تشکیل شده باشد؛ اما از دیدگاه مهندسی، این مجموعه به دلیل قرارگیری در فضای باز، گستردگی آرایهها، وجود مدارهای DC با ولتاژ بالا و احتمال قرار گرفتن در معرض صاعقه، یکی از حساسترین تأسیسات الکتریکی از نظر ایمنی و حفاظت محسوب میشود.
برخلاف بسیاری از تجهیزات الکتریکی که در محیطهای بسته نصب میشوند، پنلهای خورشیدی معمولاً روی پشتبام ساختمانها یا در نیروگاههای زمینی و در معرض مستقیم عوامل جوی قرار دارند. این شرایط احتمال وقوع اضافهولتاژهای ناشی از صاعقه، القای الکترومغناطیسی، تخلیه الکتریسیته ساکن و خطاهای اتصال به زمین را افزایش میدهد. در چنین شرایطی، طراحی صحیح سیستم ارت و همبندی تنها یک الزام استاندارد نیست، بلکه یکی از ارکان اصلی حفاظت از افراد، تجهیزات و تداوم بهرهبرداری نیروگاه به شمار میرود.
چرا خطر در سیستمهای خورشیدی بیشتر از بسیاری از تأسیسات الکتریکی است؟
چند ویژگی ذاتی سیستمهای خورشیدی باعث میشود که طراحی سیستم ارت اهمیت بیشتری پیدا کند:
- وجود مدارهای DC با ولتاژهای بالا که در بسیاری از نیروگاهها به 1000 یا 1500 ولت میرسند.
- طول زیاد کابلهای DC که مانند یک آنتن، مستعد دریافت انرژی ناشی از میدانهای الکترومغناطیسی هستند.
- نصب تجهیزات در محیطهای باز و افزایش احتمال برخورد مستقیم یا غیرمستقیم صاعقه.
- استفاده گسترده از تجهیزات الکترونیک قدرت مانند اینورترها، MPPTها و سامانههای پایش که نسبت به اضافهولتاژ بسیار حساساند.
- گستردگی شبکه فلزی شامل فریم پنلها، ریلها، استراکچرها، تابلوها و سینیهای کابل که در صورت نبود همبندی مناسب، میتوانند اختلاف پتانسیل خطرناکی ایجاد کنند.
مهمترین منابع ایجاد اضافهولتاژ در نیروگاههای خورشیدی
در یک نیروگاه خورشیدی، اضافهولتاژ تنها در اثر برخورد مستقیم صاعقه ایجاد نمیشود. در عمل، بخش قابل توجهی از آسیبهای تجهیزات ناشی از پدیدههای گذرایی است که بدون برخورد مستقیم صاعقه نیز رخ میدهند.
مهمترین منابع ایجاد اضافهولتاژ عبارتاند از:
- برخورد مستقیم صاعقه (Direct Lightning Strike) که میتواند جریانهای بسیار بزرگی را به سازه یا تجهیزات تزریق کند.
- القای الکترومغناطیسی ناشی از صاعقه (Lightning Electromagnetic Pulse – LEMP) که حتی در فاصله چندصد متری محل برخورد نیز قادر است در حلقههای کابلکشی، ولتاژهای گذرای چندین کیلوولت ایجاد کند.
- کلیدزنی تجهیزات قدرت (Switching Surges) مانند قطع و وصل کلیدها، ترانسفورماتورها یا اینورترها که باعث ایجاد اضافهولتاژهای گذرا میشوند.
- تخلیه بارهای الکتریسیته ساکن (Electrostatic Discharge) که بهویژه در مناطق خشک و بادخیز اهمیت بیشتری دارد.
- خطاهای اتصال به زمین (Ground Faults) که در صورت نبود مسیر مناسب برای عبور جریان خطا، میتوانند باعث افزایش ولتاژ بدنه تجهیزات و ایجاد خطر برقگرفتگی شوند.
نقش سیستم ارت در یک نیروگاه خورشیدی
سیستم ارت در نیروگاههای خورشیدی تنها برای کاهش مقاومت زمین طراحی نمیشود. این سیستم مجموعهای از وظایف حفاظتی را بر عهده دارد که مهمترین آنها عبارتاند از:
- حفاظت از جان افراد در برابر تماس غیرمستقیم با بدنههای برقدار.
- ایجاد مسیر کمامپدانس برای عبور جریان خطا و عملکرد صحیح تجهیزات حفاظتی.
- کاهش اختلاف پتانسیل میان اجزای فلزی نیروگاه از طریق همبندی مؤثر.
- فراهم کردن مسیر تخلیه جریان اضافهولتاژ برای سرج ارسترها (SPD).
- کاهش تنشهای الکتریکی وارد بر اینورتر، پنلها و تجهیزات الکترونیکی.
- افزایش قابلیت اطمینان و طول عمر تجهیزات نیروگاه.
نکته مهندسی: برخلاف تصور رایج، سیستم ارت وظیفه «از بین بردن» اضافهولتاژ را ندارد؛ بلکه یک مسیر با امپدانس پایین فراهم میکند تا انرژی ناشی از خطا یا اضافهولتاژ، از طریق تجهیزاتی مانند SPD، به زمین هدایت شود. کیفیت این مسیر نقش مستقیمی در میزان ولتاژ باقیمانده روی تجهیزات و در نتیجه سطح حفاظت آنها دارد.
در ادامه این مقاله چه خواهید آموخت؟
در ادامه، بهصورت گامبهگام با مباحث زیر آشنا خواهید شد:
- تفاوت Grounding و Bonding در سیستمهای فتوولتائیک.
- طراحی سیستم ارت در نیروگاههای سقفی و زمینی.
- اصول همبندی فریم پنلها، استراکچرها و تجهیزات.
- ارتباط سیستم ارت با سرج ارسترهای DC و AC.
- الزامات استانداردهای IEC 62548، IEC 60364-7-712، IEC 60364-5-54 و IEC 62305.
- محاسبات مهندسی، نکات اجرایی، خطاهای رایج و نمونههای واقعی طراحی.
فکر میکنید پنل خورشیدی در شب هیچ برقی تولید نمیکند؟
این باور همیشه درست نیست! فناوریهای جدید و روشهای ذخیرهسازی انرژی باعث شدهاند پاسخ این سؤال، آنقدرها هم ساده نباشد.
اگر میخواهید بدانید آیا پنل خورشیدی در شب میتواند برق تولید کند؟، تفاوت بین تولید مستقیم انرژی و تأمین برق شبانه چیست و جدیدترین فناوریهای پنلهای خورشیدی شبانه چگونه کار میکنند، این مقاله را از دست ندهید.
💡 فقط ۵ دقیقه مطالعه؛ اما پاسخی که بسیاری از فعالان حوزه برق و انرژی خورشیدی هنوز از آن اطلاع ندارند.
سیستم ارت در نیروگاه خورشیدی چه وظایفی بر عهده دارد؟
در بسیاری از پروژههای خورشیدی، تصور میشود که وظیفه سیستم ارت تنها تخلیه جریان خطا یا کاهش مقاومت زمین است؛ در حالی که این دیدگاه، تنها بخش کوچکی از عملکرد واقعی سیستم ارت را بیان میکند. در یک نیروگاه فتوولتائیک، شبکه ارت بهعنوان یکی از ارکان اصلی سیستم حفاظتی، وظایف متعددی را بهصورت همزمان بر عهده دارد و عملکرد صحیح بسیاری از تجهیزات، از جمله اینورترها، سرج ارسترها (SPD)، تجهیزات حفاظتی و سامانههای کنترلی، به کیفیت طراحی و اجرای آن وابسته است.
به بیان دیگر، سیستم ارت تنها یک هادی متصل به زمین نیست؛ بلکه شبکهای مهندسیشده است که با ایجاد مسیرهای کمامپدانس، همپتانسیلسازی تجهیزات و کنترل ولتاژهای خطرناک، ایمنی و قابلیت اطمینان کل نیروگاه را تضمین میکند.
۱. حفاظت از جان افراد در برابر برقگرفتگی
مهمترین وظیفه سیستم ارت، حفاظت از افراد در برابر تماس غیرمستقیم است. در صورت بروز خطای عایقی و برقدار شدن بدنه فلزی تجهیزاتی مانند اینورتر، تابلو برق یا استراکچر پنلها، سیستم ارت جریان خطا را از طریق یک مسیر کمامپدانس به منبع بازمیگرداند. این امر باعث عملکرد سریع تجهیزات حفاظتی و قطع مدار پیش از ایجاد ولتاژ تماس خطرناک میشود.
۲. ایجاد مسیر کمامپدانس برای عبور جریان خطا
هرچه امپدانس مسیر ارت کمتر باشد، جریان خطا با سهولت بیشتری عبور کرده و تجهیزات حفاظتی سریعتر عمل خواهند کرد. به همین دلیل، در طراحی شبکه ارت نیروگاههای خورشیدی، تنها دستیابی به مقاومت پایین زمین کافی نیست و کاهش امپدانس کل مسیر، بهویژه در برابر جریانهای گذرای صاعقه، اهمیت بیشتری دارد.
نکته مهندسی: در بسیاری از موارد، اندوکتانس هادی ارت در برابر جریانهای ضربهای از مقدار مقاومت اهمی آن تأثیرگذارتر است؛ به همین دلیل کوتاه بودن مسیر اتصال و حذف حلقههای اضافی از اصول مهم طراحی محسوب میشود.
۳. همپتانسیلسازی تجهیزات فلزی (Equipotential Bonding)
در یک نیروگاه خورشیدی، اجزای فلزی متعددی مانند فریم پنلها، ریلها، استراکچر، تابلوهای برق، اینورترها، سینیهای کابل و سازههای فلزی وجود دارند. اگر این تجهیزات بهدرستی همبندی نشوند، ممکن است در هنگام وقوع صاعقه یا خطای زمین، اختلاف پتانسیل قابلتوجهی میان آنها ایجاد شود که خطر برقگرفتگی و تخلیه قوس الکتریکی را افزایش میدهد.
۴. فراهم کردن مسیر عملکرد صحیح سرج ارستر (SPD)
یکی از مهمترین وظایف سیستم ارت، ایجاد مسیر مناسب برای تخلیه جریان ناشی از اضافهولتاژ است. زمانی که سرج ارستر فعال میشود، انرژی اضافهولتاژ را از هادیهای برق به سمت شبکه ارت هدایت میکند. اگر مسیر ارت دارای امپدانس بالا یا طول زیاد باشد، بخشی از اضافهولتاژ روی تجهیزات باقی مانده و احتمال آسیب به اینورتر، پنلها و تجهیزات کنترلی افزایش مییابد.
۵. حفاظت تجهیزات الکترونیکی حساس
اینورترها، تجهیزات MPPT، دیتالاگرها، سیستمهای مانیتورینگ، PLCها و تجهیزات مخابراتی در برابر اضافهولتاژ بسیار حساس هستند. سیستم ارت با کاهش ولتاژهای گذرا و ایجاد یک مرجع ولتاژ پایدار، احتمال آسیب به این تجهیزات را کاهش میدهد.
۶. کاهش تنشهای الکتریکی و افزایش طول عمر تجهیزات
وجود اختلاف پتانسیلهای ناخواسته میان اجزای فلزی و هادیها میتواند باعث ایجاد تنش الکتریکی در تجهیزات، تخریب تدریجی عایقها و کاهش عمر مفید آنها شود. طراحی صحیح سیستم ارت و همبندی، این تنشها را کنترل کرده و قابلیت اطمینان نیروگاه را در بلندمدت افزایش میدهد.
۷. مشارکت در سیستم حفاظت در برابر صاعقه (LPS)
در نیروگاههایی که به سیستم حفاظت در برابر صاعقه مجهز هستند، شبکه ارت بخشی از سامانه LPS محسوب میشود و وظیفه توزیع و تخلیه ایمن جریان صاعقه در زمین را بر عهده دارد. عملکرد صحیح این سیستم تنها زمانی تضمین میشود که شبکه ارت، همبندی و تجهیزات حفاظتی بهصورت یکپارچه طراحی شده باشند.
باکس تخصصی
نکته مهندسی: یکی از رایجترین اشتباهات در پروژههای خورشیدی، تمرکز بیش از حد بر «مقاومت زمین» است. در حالی که برای حفاظت در برابر اضافهولتاژهای گذرا، امپدانس کل مسیر ارت، کیفیت همبندی، طول هادیها و نحوه اتصال SPD معمولاً تأثیر بیشتری از مقدار مقاومت زمین دارند. به همین دلیل، در استانداردهای جدید IEC، علاوه بر مقاومت زمین، به آرایش شبکه ارت، همبندی و کاهش اندوکتانس مسیر نیز توجه ویژهای شده است.
بخش چهارم | اجزای تشکیلدهنده سیستم ارت و همبندی در نیروگاههای خورشیدی
سیستم ارت نیروگاه خورشیدی از چه اجزایی تشکیل شده است؟
سیستم ارت و همبندی در یک نیروگاه خورشیدی تنها به یک یا چند میله ارت محدود نمیشود. در واقع، این سیستم یک شبکه یکپارچه از هادیها، الکترودها، شینهها و اتصالات است که با هدف ایجاد یک مسیر کمامپدانس برای عبور جریان خطا، همپتانسیلسازی تجهیزات فلزی و تخلیه ایمن جریانهای ناشی از صاعقه و اضافهولتاژ طراحی میشود.
بر اساس الزامات استانداردهای IEC 62548، IEC 60364-5-54 و IEC 62305، تمامی تجهیزات فلزی قابل لمس و تجهیزات حفاظتی باید از طریق یک شبکه ارت و همبندی منسجم به یکدیگر متصل شوند تا عملکرد حفاظتی سیستم در شرایط عادی و هنگام بروز خطا تضمین شود.
در ادامه، اجزای اصلی این شبکه را بررسی میکنیم.
۱- الکترود زمین (Earth Electrode)
الکترود زمین بخشی از سیستم ارت است که ارتباط الکتریکی میان شبکه ارت و جرم زمین را برقرار میکند. وظیفه اصلی آن، پخش جریان خطا یا جریان صاعقه در حجم مناسبی از خاک و کاهش گرادیان ولتاژ در اطراف محل نصب است.
با توجه به نوع نیروگاه، شرایط خاک و مقدار جریان مورد انتظار، از انواع مختلف الکترود استفاده میشود، از جمله:
- میله ارت (Rod Electrode)
- صفحه ارت (Plate Electrode)
- تسمه یا رینگ ارت (Ring Electrode)
- شبکه مش ارت (Earth Grid)
- الکترود فونداسیون (Foundation Earthing)
در نیروگاههای خورشیدی زمینی (Ground Mounted)، معمولاً استفاده از شبکه مش ارت یا رینگ ارت به دلیل توزیع بهتر جریان و کاهش اختلاف پتانسیل، گزینه مناسبتری نسبت به یک میله ارت منفرد است.
۲- هادی ارت حفاظتی (Protective Earth – PE)
هادی ارت حفاظتی، تمامی بدنههای فلزی تجهیزات را به شبکه ارت متصل میکند. این هادی در شرایط عادی بدون جریان است، اما هنگام وقوع خطای عایقی، مسیر عبور جریان خطا را فراهم میکند تا تجهیزات حفاظتی در کوتاهترین زمان ممکن مدار را قطع کنند.
در نیروگاه خورشیدی، هادی PE معمولاً به تجهیزات زیر متصل میشود:
- بدنه اینورتر
- تابلوهای DC و AC
- استراکچر فلزی
- فریم پنلها
- سینیهای کابل
- ترانسفورماتور
- تجهیزات جانبی
۳- هادی همبندی (Bonding Conductor)
هادی همبندی برای اتصال تمامی اجزای فلزی قابل لمس به یکدیگر استفاده میشود تا اختلاف پتانسیل بین آنها به حداقل برسد.
در یک نیروگاه خورشیدی، این هادی معمولاً اجزای زیر را به هم متصل میکند:
- فریم پنلها
- ریلهای نصب
- استراکچر
- بدنه تابلوها
- اینورترها
- سینی کابل
- فنس فلزی
- دکل روشنایی
- سازههای فلزی مجاور
هدف اصلی این هادی، ایجاد همپتانسیلی است و نه تخلیه مستقیم جریان به زمین.
۴- شینه اصلی ارت (Main Earthing Terminal – MET)
شینه اصلی ارت، نقطه مرکزی اتصال تمامی هادیهای ارت و همبندی است. این شینه نقش هاب اصلی شبکه ارت را ایفا میکند و معمولاً در اتاق اینورتر، تابلو اصلی یا پست برق نصب میشود.
در یک طراحی اصولی، اتصالات زیر به شینه اصلی ارت متصل میشوند:
- هادی الکترود زمین
- هادی حفاظتی PE
- هادیهای همبندی
- هادیهای سیستم حفاظت در برابر صاعقه (LPS)
- اتصال ارت سرج ارسترهای DC و AC
- ارت ترانسفورماتور و تابلوها
تمرکز تمامی این اتصالات در یک نقطه، علاوه بر سادهسازی بازرسی و نگهداری، باعث کاهش اختلاف پتانسیل میان تجهیزات نیز میشود.
۵- سیستم حفاظت در برابر صاعقه (Lightning Protection System – LPS)
در مناطقی با ریسک بالای صاعقه، تنها استفاده از شبکه ارت کافی نیست و لازم است سیستم حفاظت خارجی در برابر صاعقه نیز طراحی شود.
یک سامانه کامل LPS شامل چهار بخش اصلی است:
- هوابند یا برقگیر (Air Termination)
- هادی نزولی (Down Conductor)
- شبکه ارت یا الکترود زمین (Earth Termination)
- همبندی تجهیزات فلزی
نکته مهم آن است که سیستم LPS باید با شبکه ارت نیروگاه بهصورت هماهنگ و یکپارچه طراحی شود تا از ایجاد اختلاف پتانسیل خطرناک در زمان تخلیه جریان صاعقه جلوگیری شود.
۶- سرج ارستر (Surge Protective Device – SPD)
اگرچه SPD بخشی از شبکه ارت محسوب نمیشود، اما عملکرد آن وابستگی مستقیم به کیفیت سیستم ارت دارد.
سرج ارستر پس از تشخیص اضافهولتاژ، جریان ضربه را از مدار خارج کرده و از طریق هادی ارت به شبکه زمین هدایت میکند. هرچه مسیر اتصال SPD به شینه ارت کوتاهتر، مستقیمتر و با اندوکتانس کمتر باشد، ولتاژ باقیمانده (Residual Voltage) روی تجهیزات کاهش یافته و سطح حفاظت افزایش مییابد.
به همین دلیل، استانداردهای IEC بر کوتاه بودن مسیر اتصال SPD و اجتناب از ایجاد حلقه در سیمکشی تأکید ویژه دارند.
۷- اتصالات مکانیکی و الکتریکی
یکی از بخشهای مهم و در عین حال نادیدهگرفتهشده در اجرای سیستم ارت، کیفیت اتصالات است.
اتصالات باید ویژگیهای زیر را داشته باشند:
- مقاومت الکتریکی پایین
- استحکام مکانیکی مناسب
- مقاومت در برابر خوردگی
- تحمل جریانهای ناشی از صاعقه
- دوام در شرایط محیطی نیروگاه
استفاده از بستهای تأییدشده، ترمینالهای استاندارد و در صورت نیاز، جوش احتراقی (Exothermic Welding) میتواند قابلیت اطمینان شبکه ارت را به میزان قابل توجهی افزایش دهد.
جمعبندی
عملکرد صحیح سیستم ارت تنها زمانی محقق میشود که تمامی اجزای آن، از الکترود زمین و هادیهای حفاظتی گرفته تا شینه اصلی ارت، شبکه همبندی، سیستم حفاظت در برابر صاعقه و سرج ارسترها، بهعنوان یک سامانه یکپارچه طراحی و اجرا شوند. حذف یا اجرای غیراصولی هر یک از این اجزا میتواند عملکرد کل سیستم حفاظتی نیروگاه را تحت تأثیر قرار دهد.
نکته مهندسی: در طراحی نیروگاههای خورشیدی، کیفیت شبکه ارت تنها با اندازهگیری مقاومت زمین ارزیابی نمیشود. عواملی مانند آرایش شبکه ارت، کیفیت همبندی، طول و مسیر هادیها، نوع اتصالات و نحوه اتصال SPD نیز نقش تعیینکنندهای در عملکرد واقعی سیستم دارند.
⚡ قبل از ورود به دنیای انرژی خورشیدی، پایههای برق را محکم بسازید!
اگر قصد دارید در زمینه نیروگاههای خورشیدی، سیستمهای ارت و همبندی، طراحی تابلو برق یا برق صنعتی فعالیت حرفهای داشته باشید، اولین قدم یادگیری اصول برق است.
در دوره آموزش جامع مبانی برق صنعتی تمامی مفاهیم پایهای که هر مهندس برق و مجری سیستمهای خورشیدی باید بداند، به زبان ساده و کاملاً کاربردی آموزش داده شده است؛ از جمله:
🎥 بخشی از آموزش دوره را مشاهده کنید
🎓 با یادگیری اصول برق، اجرای پروژههای خورشیدی را حرفهای آغاز کنید.
بسیاری از اشتباهات در طراحی و اجرای سیستمهای خورشیدی، به دلیل ضعف در مبانی برق رخ میدهد. این دوره دقیقاً همان دانشی را در اختیار شما قرار میدهد که پیش از ورود به پروژههای واقعی به آن نیاز خواهید داشت.
بخش پنجم | همبندی فریم پنلها، ریلها و استراکچر در نیروگاههای خورشیدی
چرا همبندی تجهیزات فلزی در نیروگاههای خورشیدی اهمیت دارد؟
در یک نیروگاه خورشیدی، دهها یا حتی هزاران قطعه فلزی در کنار یکدیگر نصب میشوند؛ از فریم آلومینیومی پنلها و ریلهای نصب گرفته تا استراکچرهای فولادی، تابلوهای برق، اینورترها، سینیهای کابل و تجهیزات جانبی. اگر این اجزا بهصورت صحیح همبندی نشوند، ممکن است در زمان وقوع خطای الکتریکی، برخورد صاعقه یا ایجاد اضافهولتاژهای القایی، اختلاف پتانسیل خطرناکی بین آنها ایجاد شود.
هدف اصلی همبندی (Bonding)، ایجاد یک شبکه همپتانسیل است تا تمامی قسمتهای فلزی نیروگاه تقریباً در یک ولتاژ قرار داشته باشند. در این شرایط، جریانهای خطا و جریانهای گذرای ناشی از صاعقه، بهجای عبور از مسیرهای ناخواسته، از مسیرهای از پیش طراحیشده و کمامپدانس عبور میکنند.
فریم پنل خورشیدی؛ اولین حلقه همبندی
فریم آلومینیومی پنل خورشیدی اگرچه در شرایط عادی حامل جریان نیست، اما بهعنوان یک قسمت هادی قابل لمس (Exposed Conductive Part) شناخته میشود و باید مطابق الزامات استاندارد، به شبکه همبندی متصل شود.
دلایل همبندی فریم پنل عبارتاند از:
- جلوگیری از ایجاد ولتاژ تماس خطرناک
- ایجاد مسیر عبور جریان خطا
- کاهش اثر اضافهولتاژهای ناشی از صاعقه
- ایجاد مرجع ولتاژ مشترک برای کل آرایه خورشیدی
- کمک به عملکرد صحیح تجهیزات حفاظتی
همبندی ریلهای نصب (Mounting Rails)
ریلهای آلومینیومی محل نصب پنلها، علاوه بر تحمل بار مکانیکی، بخشی از شبکه هادی نیروگاه نیز محسوب میشوند. اگر بین ریلها اتصال الکتریکی مطمئن وجود نداشته باشد، ممکن است هر بخش در پتانسیل متفاوتی قرار گیرد.
به همین دلیل، تمامی ریلها باید از طریق بستهای استاندارد یا هادیهای همبندی به یکدیگر متصل شوند و در نهایت به شبکه ارت نیروگاه متصل گردند.
همبندی استراکچر فلزی
در نیروگاههای زمینی، استراکچرهای فولادی علاوه بر نگهداری پنلها، یکی از مهمترین مسیرهای توزیع جریانهای خطا و صاعقه هستند.
در طراحی صحیح، تمام بخشهای استراکچر شامل:
- ستونها
- تیرهای افقی
- مهاربندها
- صفحات اتصال
- پایهها
باید از نظر الکتریکی دارای پیوستگی (Electrical Continuity) باشند.
در سازههای پیچ و مهرهای، وجود اتصال مکانیکی بهتنهایی تضمینکننده اتصال الکتریکی مناسب نیست و لازم است کیفیت پیوستگی الکتریکی اندازهگیری و در صورت نیاز از هادیهای همبندی استفاده شود.
آیا رنگ، زنگزدگی یا آنودایز آلومینیوم مانع همبندی میشود؟
بله. یکی از رایجترین مشکلات اجرایی، وجود لایههای عایق روی سطوح فلزی است.
برای مثال:
- رنگ اپوکسی
- رنگ پودری
- اکسید آلومینیوم (Anodized Layer)
- زنگزدگی
- آلودگی سطح
میتوانند مقاومت اتصال را افزایش داده و باعث اختلال در عملکرد شبکه همبندی شوند.
به همین دلیل، بسیاری از تولیدکنندگان پنل و استراکچر از واشرهای دندانهدار (Bonding Washer / Star Washer) یا کلمپهای دارای دندانه نفوذکننده استفاده میکنند تا هنگام سفت شدن پیچ، لایه اکسید یا رنگ را شکافته و تماس فلز با فلز برقرار شود.
نکته اجرایی: استفاده از پیچ و مهره استیل بدون واشر همبندی، لزوماً به معنای ایجاد اتصال الکتریکی مناسب نیست.
همبندی اینورتر و تابلوهای برق
بدنه فلزی اینورتر، تابلوهای DC و AC، جعبههای اتصال (Combiner Box) و تجهیزات کنترلی نیز باید به شبکه همبندی متصل شوند.
این اتصال معمولاً از طریق هادی حفاظتی (PE) انجام میشود و در نهایت به شینه اصلی ارت (MET) متصل خواهد شد.
عدم اتصال صحیح این تجهیزات میتواند باعث:
- افزایش ولتاژ تماس
- عملکرد نامناسب SPD
- ایجاد نویز الکترومغناطیسی
- آسیب به تجهیزات الکترونیکی
شود.
همبندی سینی کابل، فنس و تجهیزات جانبی
در نیروگاههای بزرگ، تنها پنلها و اینورترها نیاز به همبندی ندارند. تجهیزات زیر نیز باید در شبکه همپتانسیل قرار گیرند:
- سینی کابل فلزی
- نردبان کابل
- فنس پیرامونی نیروگاه
- دکلهای روشنایی
- تابلوهای توزیع
- سازههای فلزی مجاور
- پایه تجهیزات مخابراتی
همبندی این تجهیزات باعث کاهش اختلاف پتانسیل در زمان وقوع صاعقه یا خطای زمین میشود.
روشهای متداول همبندی در نیروگاههای خورشیدی
بسته به نوع پروژه و تجهیزات، از روشهای مختلفی برای ایجاد پیوستگی الکتریکی استفاده میشود:
| روش اتصال | کاربرد | مزایا | محدودیت |
|---|---|---|---|
| واشر دندانهدار (Star Washer) | فریم پنل و ریل | نصب سریع و ایجاد تماس فلزی مناسب | نیاز به گشتاور صحیح پیچ |
| هادی مسی همبندی | استراکچر و تجهیزات | قابلیت اطمینان بالا | هزینه بیشتر |
| تسمه مسی | شبکههای بزرگ | مقاومت و دوام مناسب | نیاز به فضای نصب |
| جوش احتراقی (Exothermic Welding) | شبکه ارت و اتصالات دائمی | مقاومت الکتریکی و مکانیکی بسیار بالا | اجرای تخصصی و هزینه بیشتر |
اشتباهات رایج در همبندی پنلها و استراکچر
در بازرسی نیروگاههای خورشیدی، این خطاها بهوفور مشاهده میشوند:
- فرض اینکه اتصال مکانیکی، اتصال الکتریکی را نیز تضمین میکند.
- استفاده از رنگ یا پوشش عایق در محل اتصال بدون تمهیدات لازم.
- قطع شدن پیوستگی الکتریکی بین ردیفهای مختلف پنلها.
- عدم همبندی فنس، سینی کابل یا تجهیزات فلزی جانبی.
- استفاده از بستها و اتصالات غیرمقاوم در برابر خوردگی.
- عدم اندازهگیری پیوستگی الکتریکی پس از نصب.
نکته مهندسی
هدف اصلی همبندی، کاهش مقاومت زمین نیست؛ بلکه حذف اختلاف پتانسیل خطرناک بین تجهیزات فلزی است. حتی اگر مقاومت سیستم ارت بسیار پایین باشد، نبود یک شبکه همبندی مناسب میتواند در زمان وقوع صاعقه یا خطای زمین، ولتاژهای تماس خطرناکی ایجاد کند. به همین دلیل، در استانداردهای IEC، همبندی به اندازه خود سیستم ارت اهمیت دارد و باید بهعنوان بخشی جداییناپذیر از طراحی نیروگاه در نظر گرفته شود.
بخش ششم | سیستم ارت در سمت DC نیروگاههای خورشیدی
چرا ارت در مدار DC با سیستمهای AC تفاوت دارد؟
یکی از مهمترین تفاوتهای نیروگاههای خورشیدی با سایر تأسیسات الکتریکی، وجود مدارهای جریان مستقیم (DC) با ولتاژ بالا است. در نیروگاههای مدرن، ولتاژ رشتههای خورشیدی (String) بسته به طراحی سیستم، میتواند تا 1000 ولت یا 1500 ولت DC برسد. این سطح ولتاژ، در کنار طول زیاد کابلهای DC و قرارگیری آنها در فضای باز، شرایطی را ایجاد میکند که طراحی سیستم ارت و حفاظت در این بخش با مدارهای AC تفاوتهای اساسی داشته باشد.
برخلاف مدارهای AC که جریان در هر سیکل از نقطه صفر عبور میکند، در مدارهای DC جریان بهصورت پیوسته برقرار است. این ویژگی باعث میشود رفتار قوس الکتریکی، خطاهای عایقی و تجهیزات حفاظتی در سیستمهای DC متفاوت باشد و طراحی ارت نیازمند ملاحظات ویژهای باشد.
آیا قطب مثبت یا منفی سیستم DC باید ارت شود؟
پاسخ این سؤال به نوع طراحی سیستم و فناوری اینورتر بستگی دارد.
در گذشته، برخی نیروگاهها از سیستمهای Grounded DC استفاده میکردند که در آن یکی از قطبهای مثبت یا منفی آرایه خورشیدی به زمین متصل میشد. این روش امکان تشخیص برخی خطاهای زمین را سادهتر میکرد، اما محدودیتهایی نیز از نظر بهرهبرداری و حفاظت داشت.
امروزه، در اکثر نیروگاههای خورشیدی مجهز به اینورترهای بدون ترانسفورماتور (Transformerless Inverters)، آرایه DC بهصورت شناور (Floating DC) طراحی میشود و هیچیک از قطبهای مثبت یا منفی بهطور مستقیم به زمین متصل نیستند. در این ساختار، تنها بدنه تجهیزات، فریم پنلها و استراکچرها به شبکه ارت متصل میشوند.
این روش علاوه بر کاهش تلفات، راندمان اینورتر را افزایش داده و عملکرد سیستمهای پایش عایقی (Insulation Monitoring) را نیز بهبود میبخشد.
سیستم Floating DC چگونه کار میکند؟
در سیستم شناور، هیچ مسیر دائمی بین هادیهای مثبت و منفی آرایه و زمین وجود ندارد. در نتیجه، ولتاژ هر هادی نسبت به زمین ثابت نیست و با توجه به ظرفیتهای خازنی موجود در کابلها، پنلها و اینورتر تغییر میکند.
این ساختار چند مزیت مهم دارد:
- کاهش جریانهای نشتی
- افزایش راندمان اینورتر
- کاهش احتمال خوردگی الکتروشیمیایی
- کاهش احتمال بروز پدیده PID در برخی طراحیها
- امکان تشخیص دقیقتر خطاهای عایقی
البته این سیستم نیازمند تجهیزات حفاظتی مناسب و پایش مداوم مقاومت عایقی است.
نقش سیستم ارت در مدار شناور DC
ممکن است تصور شود که چون هیچیک از هادیهای DC به زمین متصل نیستند، سیستم ارت در این بخش نقشی ندارد؛ اما در عمل، دقیقاً برعکس است.
در سیستمهای شناور، شبکه ارت وظیفه دارد:
- بدنه تمامی تجهیزات فلزی را همپتانسیل نگه دارد.
- مسیر عملکرد صحیح سرج ارسترهای DC را فراهم کند.
- جریانهای ناشی از اضافهولتاژ را تخلیه کند.
- ایمنی افراد را در زمان بروز خطای عایقی حفظ کند.
- مرجع مناسبی برای سیستمهای پایش عایقی ایجاد کند.
به همین دلیل، اگرچه مدار قدرت DC شناور است، اما تمامی تجهیزات فلزی نیروگاه همچنان باید به شبکه ارت و همبندی متصل باشند.
پدیده PID و ارتباط آن با سیستم ارت
یکی از پدیدههای مهم در نیروگاههای خورشیدی، Potential Induced Degradation (PID) است که میتواند باعث کاهش تدریجی توان خروجی پنلها شود.
این پدیده زمانی رخ میدهد که اختلاف ولتاژ قابلتوجهی بین سلولهای خورشیدی و فریم پنل ایجاد شود و در نتیجه جریانهای نشتی بسیار کوچکی از داخل لایههای عایقی عبور کنند. در بلندمدت، این جریانها میتوانند عملکرد سلولها را کاهش دهند.
نوع طراحی سیستم ارت، ولتاژ آرایه نسبت به زمین، شرایط محیطی، رطوبت و فناوری پنل، همگی در احتمال وقوع PID مؤثر هستند.
به همین دلیل، برخی تولیدکنندگان اینورتر از سامانههای Anti-PID استفاده میکنند که با اعمال ولتاژ جبرانی در زمان خاموشی نیروگاه، روند تخریب را کاهش میدهند.
نکته: طراحی ارت بهتنهایی عامل ایجاد یا حذف PID نیست، اما انتخاب معماری مناسب سیستم و رعایت توصیههای سازنده نقش مهمی در کنترل این پدیده دارد.
نقش سیستم پایش عایقی (Insulation Monitoring)
در سیستمهای شناور، از آنجا که هیچ هادی فعالی به زمین متصل نیست، تشخیص خطاهای عایقی تنها از طریق فیوز یا کلید حفاظتی امکانپذیر نیست.
به همین دلیل، بسیاری از اینورترهای مدرن به سامانه Insulation Monitoring Device (IMD) مجهز هستند.
این سامانه بهطور مداوم مقاومت عایقی آرایه خورشیدی نسبت به زمین را اندازهگیری میکند و در صورت کاهش مقاومت به کمتر از مقدار مجاز، هشدار داده یا اینورتر را از مدار خارج میکند.
این قابلیت یکی از الزامات مهم در افزایش ایمنی سیستمهای فتوولتائیک مدرن است.
خطاهای زمین در سمت DC چگونه رخ میدهند؟
رایجترین عوامل ایجاد خطای زمین در مدار DC عبارتاند از:
- آسیبدیدگی عایق کابلها
- نفوذ رطوبت به کانکتورها
- پارگی یا ساییدگی کابلها
- خرابی جعبههای اتصال (Junction Box)
- آسیب ناشی از جوندگان
- نصب نادرست کانکتورهای MC4
- فرسودگی عایق در اثر تابش UV
در صورت عدم تشخیص سریع این خطاها، علاوه بر کاهش راندمان نیروگاه، احتمال ایجاد قوس الکتریکی و آسیب به تجهیزات نیز افزایش مییابد.
نکته مهندسی
در نیروگاههای خورشیدی مدرن، ارت کردن مستقیم یکی از قطبهای DC معمولاً توصیه نمیشود، مگر در مواردی که سازنده تجهیزات یا استاندارد پروژه الزام مشخصی ارائه کرده باشد. در اغلب سامانههای مجهز به اینورترهای بدون ترانسفورماتور، آرایه DC بهصورت شناور طراحی میشود و حفاظت سیستم از طریق همبندی مناسب تجهیزات، پایش عایقی، سرج ارسترهای DC و شبکه ارت یکپارچه تأمین میشود.
بخش هفتم | ارتباط سیستم ارت با سرج ارستر (SPD) و حفاظت در برابر اضافهولتاژ
چرا سیستم ارت بدون سرج ارستر کافی نیست؟
یکی از رایجترین تصورات نادرست در طراحی نیروگاههای خورشیدی این است که وجود یک سیستم ارت با مقاومت پایین، بهتنهایی برای حفاظت تجهیزات در برابر اضافهولتاژ کافی است. در مقابل، گروهی دیگر تصور میکنند که نصب یک سرج ارستر (SPD) بدون توجه به کیفیت سیستم ارت، میتواند از تجهیزات محافظت کند.
واقعیت این است که هیچیک از این دو دیدگاه صحیح نیست.
از دیدگاه مهندسی، سیستم ارت و سرج ارستر دو بخش جداییناپذیر از یک سامانه حفاظتی واحد هستند. سرج ارستر وظیفه تشخیص و هدایت جریان ناشی از اضافهولتاژ را بر عهده دارد، در حالی که سیستم ارت مسیر کمامپدانس لازم برای تخلیه این جریان به جرم زمین را فراهم میکند. اگر هر یک از این دو بخش بهدرستی طراحی یا اجرا نشود، سطح حفاظت کل سامانه بهشدت کاهش مییابد.
اضافهولتاژ در نیروگاه خورشیدی چگونه ایجاد میشود؟
برخلاف تصور بسیاری از افراد، اضافهولتاژ تنها در اثر برخورد مستقیم صاعقه ایجاد نمیشود. در عمل، بیشتر آسیبهای واردشده به اینورترها، تجهیزات کنترلی و پنلهای خورشیدی ناشی از اضافهولتاژهای گذرایی است که بدون برخورد مستقیم صاعقه نیز به وجود میآیند.
مهمترین منابع ایجاد اضافهولتاژ عبارتاند از:
- برخورد مستقیم صاعقه با سازه یا تجهیزات.
- برخورد صاعقه در نزدیکی نیروگاه و ایجاد میدان الکترومغناطیسی شدید (LEMP).
- کلیدزنی ترانسفورماتورها، کلیدهای قدرت و تجهیزات شبکه.
- قطع و وصل بارهای القایی.
- تخلیه الکتریسیته ساکن.
- خطاهای داخلی شبکه و نوسانات شدید ولتاژ.
هر یک از این پدیدهها میتوانند ولتاژهایی چندین برابر ولتاژ نامی سیستم ایجاد کنند و در مدتزمانی بسیار کوتاه، به تجهیزات حساس آسیب برسانند.
چرا کابلهای DC مانند یک آنتن عمل میکنند؟
یکی از ویژگیهای نیروگاههای خورشیدی، طول زیاد کابلهای DC است. این کابلها که گاهی دهها یا صدها متر طول دارند، در صورت ایجاد میدان الکترومغناطیسی ناشی از صاعقه، میتوانند همانند یک آنتن عمل کرده و انرژی میدان را دریافت کنند.
هرچه فاصله بین کابل مثبت و منفی بیشتر باشد، سطح حلقه (Loop Area) افزایش یافته و ولتاژ القاشده نیز بیشتر خواهد بود.
به همین دلیل، استانداردهای طراحی توصیه میکنند که:
- کابلهای مثبت و منفی همواره در کنار یکدیگر نصب شوند.
- از ایجاد حلقههای بزرگ در مسیر کابلکشی جلوگیری شود.
- مسیر کابلها تا حد امکان کوتاه و مستقیم باشد.
- کابلهای DC از هادیهای نزولی سیستم صاعقه فاصله مناسبی داشته باشند.
این اقدامات باعث کاهش ولتاژهای القایی و افزایش اثربخشی سیستم حفاظتی میشوند.
سرج ارستر (SPD) چگونه عمل میکند؟
در شرایط عادی، سرج ارستر مانند یک مدار با امپدانس بسیار بالا عمل میکند و تقریباً هیچ جریانی از آن عبور نمیکند.
اما زمانی که ولتاژ از حد مشخصی فراتر رود، عنصر حفاظتی داخلی SPD (مانند MOV یا در برخی طراحیها GDT) در زمانی بسیار کوتاه از حالت عایق به حالت هادی تغییر وضعیت میدهد. در این لحظه، جریان ناشی از اضافهولتاژ بهجای عبور از تجهیزات حساس، از طریق SPD به سمت شبکه ارت منحرف میشود.
پس از پایان اضافهولتاژ و بازگشت ولتاژ به محدوده عادی، SPD دوباره به حالت امپدانس بالا بازمیگردد و سیستم به عملکرد عادی خود ادامه میدهد.
نکته مهم آن است که SPD انرژی اضافهولتاژ را نابود نمیکند؛ بلکه تنها مسیر عبور آن را کنترل و هدایت میکند.
چرا SPD بدون سیستم ارت عملکرد مناسبی ندارد؟
عملکرد SPD وابستگی مستقیمی به کیفیت شبکه ارت دارد. اگر مسیر اتصال SPD به زمین دارای مقاومت یا اندوکتانس زیاد باشد، جریان ناشی از اضافهولتاژ بهسختی تخلیه شده و بخشی از ولتاژ همچنان روی تجهیزات باقی میماند.
در نتیجه، اگرچه SPD فعال شده است، اما ولتاژ باقیمانده (Residual Voltage) ممکن است همچنان از سطح تحمل تجهیزات بیشتر باشد و باعث آسیب به آنها شود.
به همین دلیل، در طراحی نیروگاههای خورشیدی، کیفیت مسیر اتصال SPD به شینه اصلی ارت بهاندازه انتخاب خود SPD اهمیت دارد.
چرا طول سیم ارت SPD باید تا حد امکان کوتاه باشد؟
یکی از مهمترین نکات طراحی که در بسیاری از پروژهها نادیده گرفته میشود، طول هادی اتصال SPD به شبکه ارت است.
هر هادی الکتریکی علاوه بر مقاومت، دارای اندوکتانس نیز هست. هنگام عبور جریانهای بسیار سریع صاعقه، اندوکتانس هادی باعث ایجاد افت ولتاژ اضافی میشود که از رابطه زیر به دست میآید:
V=L×dt/di
که در آن:
- V = ولتاژ القاشده روی هادی
- L = اندوکتانس هادی
- di/dt = نرخ تغییر جریان
از آنجا که جریان صاعقه در مدت چند میکروثانیه به دهها هزار آمپر میرسد، حتی اندوکتانس یک هادی کوتاه نیز میتواند صدها یا هزاران ولت افت ولتاژ ایجاد کند.
به همین دلیل، استانداردهای IEC توصیه میکنند که مسیر اتصال SPD به شینه ارت:
- تا حد امکان کوتاه باشد.
- مستقیم باشد.
- فاقد حلقه باشد.
- دارای کمترین اندوکتانس ممکن باشد.
تفاوت حفاظت در سمت DC و AC
در سیستمهای DC، اضافهولتاژها معمولاً ناشی از صاعقه، القای الکترومغناطیسی و طول زیاد کابلهای آرایه خورشیدی هستند. در مقابل، در سمت AC علاوه بر این عوامل، کلیدزنی شبکه، ترانسفورماتورها و تغییرات شبکه توزیع نیز در ایجاد اضافهولتاژ نقش دارند.
به همین دلیل، در نیروگاههای خورشیدی معمولاً از سرج ارسترهای مجزا برای سمت DC و سمت AC استفاده میشود و محل نصب، کلاس حفاظتی و مشخصات فنی آنها با توجه به شرایط هر بخش انتخاب میشود.
نکته مهندسی
سیستم ارت و سرج ارستر را نباید دو تجهیز مستقل در نظر گرفت. این دو، یک سامانه حفاظتی واحد را تشکیل میدهند؛ SPD مسیر جریان اضافهولتاژ را ایجاد میکند و سیستم ارت این جریان را با کمترین امپدانس به جرم زمین منتقل میسازد. هرچه کیفیت شبکه ارت، همبندی تجهیزات و مسیر اتصال SPD بهتر باشد، ولتاژ باقیمانده روی تجهیزات کمتر و سطح حفاظت نیروگاه بالاتر خواهد بود.
بخش هشتم | طراحی سیستم ارت در نیروگاههای خورشیدی (Solar PV Earthing Design)
مقدمه طراحی سیستم ارت نیروگاه خورشیدی
طراحی سیستم ارت در نیروگاههای خورشیدی یک فرآیند مهندسی چندمرحلهای است که تنها با انتخاب یک الکترود زمین و اندازهگیری مقاومت آن پایان نمییابد. یک سیستم ارت استاندارد باید بتواند همزمان چند هدف را تأمین کند:
- حفاظت افراد در برابر برقگرفتگی
- ایجاد مسیر کمامپدانس برای جریان خطا
- عملکرد صحیح تجهیزات حفاظتی
- تخلیه جریانهای ناشی از صاعقه و اضافهولتاژ
- ایجاد همپتانسیلی بین تمامی اجزای فلزی نیروگاه
در طراحی نیروگاههای فتوولتائیک، پارامترهایی مانند ظرفیت نیروگاه، نوع اتصال به شبکه، شرایط خاک، سطح ایزولاسیون تجهیزات، سیستم حفاظت صاعقه و استانداردهای مورد استفاده، نقش تعیینکنندهای دارند.
۸-۱ بررسی شرایط خاک و مقاومت ویژه زمین (Soil Resistivity)
اولین مرحله در طراحی سیستم ارت، شناخت ویژگیهای الکتریکی خاک محل نصب نیروگاه است.
مقاومت ویژه خاک (ρ) نشاندهنده میزان مقاومت خاک در برابر عبور جریان الکتریکی است و معمولاً با واحد اهممتر (Ω.m) بیان میشود.
مقاومت ویژه خاک به عوامل زیر وابسته است:
- نوع خاک
- میزان رطوبت
- دما
- میزان نمکهای محلول
- تراکم خاک
- عمق نصب الکترود
برای اندازهگیری مقاومت ویژه خاک معمولاً از روش چهار سیمه ونر (Wenner Method) استفاده میشود.
فرمول مقاومت ویژه خاک:
ρ = 2πaR
که در آن:
ρ = مقاومت ویژه خاک (Ω.m)
a = فاصله بین الکترودهای اندازهگیری
R = مقاومت اندازهگیری شده
۸-۲ انتخاب آرایش سیستم ارت
نوع سیستم ارت به ابعاد نیروگاه و شرایط پروژه بستگی دارد.
مهمترین آرایشهای مورد استفاده عبارتاند از:
۱- سیستم ارت میلهای (Rod Earthing)
در این روش از الکترودهای عمقی استفاده میشود.
مزایا:
- اجرای ساده
- هزینه پایین
- مناسب برای پروژههای کوچک
معایب:
- پوشش محدود
- عملکرد ضعیفتر در نیروگاههای بزرگ
۲- سیستم رینگ ارت (Ring Earthing)
در این روش یک هادی ارت به شکل حلقه در اطراف تجهیزات یا ردیفهای پنل اجرا میشود.
مزایا:
- کاهش اختلاف پتانسیل
- توزیع بهتر جریان
- مناسب برای نیروگاههای متوسط
۳- شبکه مش ارت (Earth Grid)
در نیروگاههای بزرگ Utility Scale معمولاً از شبکه مش استفاده میشود.
این شبکه شامل هادیهای افقی و عمودی است که یک شبکه کمامپدانس ایجاد میکند.
مزایای شبکه مش:
- کاهش ولتاژ گام (Step Voltage)
- کاهش ولتاژ تماس (Touch Voltage)
- تحمل جریانهای بالای خطا و صاعقه
- افزایش ایمنی کارکنان نیروگاه
۸-۳ طراحی شبکه ارت نیروگاههای زمینی (Ground Mounted PV)
در نیروگاههای بزرگ خورشیدی، معمولاً یک شبکه ارت مشترک برای تمامی تجهیزات ایجاد میشود.
این شبکه شامل اتصال موارد زیر است:
- استراکچر پنلها
- فریم پنلها
- اینورترها
- تابلوهای DC
- تابلوهای AC
- ترانسفورماتورها
- سیستم حفاظت صاعقه
- فنس پیرامونی
هدف اصلی این طراحی ایجاد یک سطح پتانسیل تقریباً یکسان در کل سایت نیروگاه است.
۸-۴ محاسبات هادی ارت
انتخاب سطح مقطع هادی ارت باید بر اساس جریان خطا، زمان قطع تجهیزات حفاظتی و استاندارد مربوطه انجام شود.
یکی از روابط متداول برای تعیین سطح مقطع هادی حفاظتی:
S = √(I²t) / k
که در آن:
S = سطح مقطع هادی ارت (mm²)
I = جریان خطا (A)
t = زمان قطع (s)
k = ضریب وابسته به جنس هادی و شرایط حرارتی
در نیروگاههای خورشیدی علاوه بر جریان خطا، جریانهای ضربهای صاعقه نیز باید بررسی شوند.
۸-۵ معیارهای مهم در طراحی شبکه ارت خورشیدی
در طراحی حرفهای سیستم ارت باید موارد زیر بررسی شود:
مقاومت زمین
اگرچه مقدار مقاومت زمین اهمیت دارد، اما تنها معیار ارزیابی نیست.
امپدانس مسیر ارت
در برابر جریانهای سریع صاعقه، امپدانس و اندوکتانس مسیر اهمیت بیشتری پیدا میکند.
طول مسیر هادیها
مسیرهای طولانی باعث افزایش ولتاژ باقیمانده روی تجهیزات میشوند.
کیفیت اتصالات
اتصالات ضعیف میتوانند کل عملکرد شبکه ارت را کاهش دهند.
نکته مهندسی
در نیروگاههای خورشیدی بزرگ، هدف طراحی سیستم ارت تنها رسیدن به یک عدد مقاومت پایین نیست؛ بلکه هدف اصلی ایجاد یک شبکه همپتانسیل با کمترین امپدانس ممکن است.
ممکن است یک سیستم ارت با مقاومت ۱ اهم، عملکرد حفاظتی بهتری نسبت به سیستمی با مقاومت ۰٫۵ اهم داشته باشد، اگر مسیرهای اتصال کوتاهتر و همبندی اصولیتری داشته باشد.
بخش نهم | استانداردهای بینالمللی سیستم ارت نیروگاه خورشیدی
IEC 62548
این استاندارد الزامات طراحی آرایههای فتوولتائیک را مشخص میکند و شامل موارد زیر است:
- طراحی کابلکشی DC
- حفاظت اضافهولتاژ
- الزامات اتصال زمین
- همبندی تجهیزات
IEC 60364-7-712
این استاندارد مخصوص تأسیسات الکتریکی سیستمهای فتوولتائیک است و موارد زیر را پوشش میدهد:
- حفاظت در برابر برقگرفتگی
- انتخاب تجهیزات حفاظتی
- سیستم ارت
- حفاظت DC
IEC 60364-5-54
الزامات مربوط به:
- سیستمهای اتصال زمین
- هادیهای حفاظتی
- همبندی اصلی
IEC 62305
استاندارد حفاظت در برابر صاعقه که شامل:
- ارزیابی ریسک صاعقه
- سیستم حفاظت خارجی
- سیستم ارت صاعقه
- همپتانسیلسازی
بخش دهم | تست، اندازهگیری و بازرسی سیستم ارت نیروگاه خورشیدی
بعد از اجرای سیستم ارت، انجام تستهای مهندسی ضروری است.
مهمترین تستها:
۱- اندازهگیری مقاومت زمین
با روش:
- سه سیمه
- چهار سیمه
- کلمپی (Clamp Method)
۲- تست پیوستگی هادیهای همبندی
برای اطمینان از اتصال:
- فریم پنلها
- ریلها
- استراکچرها
- تابلوها
۳- تست مقاومت عایقی DC
برای بررسی:
- کابلها
- پنلها
- کانکتورها
۴- تست عملکرد SPD
بررسی:
- وضعیت ظاهری
- اتصال صحیح
- فاصله کابلها
- مسیر ارت
بخش یازدهم | خطاهای رایج در اجرای سیستم ارت نیروگاه خورشیدی
مواردی که در پروژههای واقعی مشاهده میشود:
- اتصال نکردن تمام ردیفهای پنل به شبکه همبندی
- استفاده از کابل ارت با طول زیاد برای SPD
- نصب SPD بدون توجه به مسیر ارت
- اتصال ناقص فریم پنلها
- استفاده از اتصالات نامناسب در فضای باز
- اندازهگیری نکردن پیوستگی شبکه
- تمرکز صرف روی عدد مقاومت زمین
- حذف سیستم حفاظت صاعقه در مناطق پرریسک
بخش دوازدهم | چکلیست اجرایی سیستم ارت نیروگاه خورشیدی
✅ بررسی مقاومت ویژه خاک
✅ طراحی شبکه ارت
✅ تعیین سطح مقطع هادیها
✅ اتصال تمام استراکچرها
✅ اتصال فریم تمام پنلها
✅ نصب SPD مناسب DC و AC
✅ اتصال صحیح اینورترها
✅ اجرای همبندی تجهیزات فلزی
✅ تست مقاومت زمین
✅ تست پیوستگی
✅ مستندسازی نتایج
جمعبندی نهایی مقاله
سیستم ارت و همبندی در نیروگاههای خورشیدی یکی از مهمترین بخشهای طراحی الکتریکی است که مستقیماً با ایمنی افراد، حفاظت تجهیزات و تداوم تولید انرژی ارتباط دارد.
یک طراحی حرفهای تنها شامل اتصال چند هادی به زمین نیست؛ بلکه ترکیبی از:
- طراحی شبکه ارت
- همپتانسیلسازی تجهیزات
- حفاظت صاعقه
- انتخاب صحیح SPD
- کاهش امپدانس مسیر
- اجرای استاندارد اتصالات
است.
رعایت استانداردهای IEC و اجرای اصول مهندسی باعث افزایش عمر تجهیزات، کاهش خرابی اینورترها و افزایش قابلیت اطمینان نیروگاه خورشیدی خواهد شد.
📚 مطالعه بیشتر | دانش خود را کاملتر کنید
اگر این مقاله برای شما مفید بود، پیشنهاد میکنیم مطالب تخصصی زیر را نیز مطالعه کنید. این مقالات به شما کمک میکنند دید عمیقتری نسبت به سیستمهای ارت، استانداردهای برق و اجرای صحیح پروژههای خورشیدی و صنعتی پیدا کنید.
⚡ سیستم ارت و همبندی ساختمان
راهنمای جامع طراحی، اجرای سیستم ارت، اصول همبندی، استانداردها، تفاوت ارت با همبندی و نکات اجرایی مطابق الزامات مهندسی برق.
مطالعه مقاله →🌍 انواع سیستمهای زمین TN، TT و IT
آشنایی کامل با سیستمهای زمین در استاندارد IEC 60364، کاربرد هر سیستم، مزایا، معایب و انتخاب صحیح در پروژههای ساختمانی و نیروگاههای خورشیدی.
مطالعه مقاله →🛠 متخصص ارت و همبندی
با مراحل طراحی، اجرا، اندازهگیری مقاومت زمین، الزامات مقررات ملی ساختمان و خدمات تخصصی اجرای سیستم ارت و همبندی آشنا شوید.
مطالعه مقاله →با مطالعه مقالات بالا، پاسخ بسیاری از سؤالات تخصصی خود را پیدا خواهید کرد و دید کاملتری نسبت به طراحی و اجرای اصولی سیستمهای برق به دست میآورید.
