سیستم ارت و همبندی ساختمان؛ راهنمای جامع طراحی، اجرا، استانداردها و تفاوت ارت با همبندی

سیستم ارت (Earthing System) و همبندی (Equipotential Bonding) از مهم‌ترین اجزای سیستم حفاظت الکتریکی ساختمان هستند که نقش اساسی در حفظ جان افراد، حفاظت از تجهیزات الکتریکی و افزایش ایمنی تأسیسات برقی ایفا می‌کنند. بسیاری تصور می‌کنند سیستم ارت تنها به اجرای یک چاه ارت یا نصب یک الکترود در زمین محدود می‌شود، در حالی که عملکرد صحیح این سیستم زمانی محقق می‌شود که همبندی نیز مطابق اصول مهندسی و استانداردهای معتبر اجرا شده باشد. در حقیقت، ارت و همبندی دو بخش مکمل یک سیستم حفاظتی هستند و نبود یا اجرای نادرست هر یک می‌تواند خطر برق‌گرفتگی، آتش‌سوزی، آسیب به تجهیزات و اختلال در عملکرد وسایل حفاظتی را به همراه داشته باشد.

سیستم ارت مجموعه‌ای از هادی‌های حفاظتی، الکترودهای زمین، شینه اصلی ارت (MET)، اتصالات و تجهیزات مرتبط است که بخش‌های مشخصی از تأسیسات الکتریکی را به جرم کلی زمین متصل می‌کند. هدف اصلی این سیستم، ایجاد مسیری با امپدانس مناسب برای عبور جریان‌های خطای اتصال به زمین و جریان‌های نشتی است تا ولتاژهای خطرناک روی بدنه تجهیزات کاهش یافته و وسایل حفاظتی مانند کلید محافظ جان (RCD)، فیوزها و کلیدهای اتوماتیک بتوانند در کوتاه‌ترین زمان ممکن مدار معیوب را از شبکه جدا کنند.

همبندی یا اتصال هم‌پتانسیل (Equipotential Bonding) به فرآیند اتصال الکتریکی تمامی قسمت‌های هادی قابل لمس و هادی‌های بیگانه ساختمان، مانند لوله‌های آب، لوله‌های گاز، اسکلت فلزی، سینی کابل، کانال‌های فلزی، تجهیزات تأسیساتی، شاسی آسانسور و سایر اجزای رسانا به یکدیگر و در نهایت به شینه اصلی ارت (MET) گفته می‌شود. هدف از اجرای همبندی، هم‌پتانسیل کردن این اجزا و کاهش اختلاف ولتاژ میان آن‌ها است تا در صورت بروز اتصال بدنه یا هرگونه خطای الکتریکی، ولتاژ تماس خطرناک به حداقل برسد و احتمال برق‌گرفتگی افراد به میزان قابل توجهی کاهش یابد.

در بسیاری از حوادث برق‌گرفتگی، عامل اصلی عبور جریان از بدن انسان، وجود اختلاف پتانسیل بین دو جسم فلزی قابل لمس است، نه صرفاً نبود سیستم ارت. به همین دلیل، اجرای صحیح همبندی در کنار سیستم ارت، یکی از مهم‌ترین اصول ایمنی در تأسیسات الکتریکی محسوب می‌شود و نقش بسیار مؤثری در حفاظت از جان افراد، عملکرد صحیح تجهیزات حفاظتی و افزایش ایمنی ساختمان دارد.

در این مقاله، سیستم ارت و همبندی را از دیدگاه فنی و بر اساس الزامات مبحث سیزدهم مقررات ملی ساختمان و استانداردهای بین‌المللی بررسی خواهیم کرد. با مفاهیمی مانند انواع سیستم‌های ارت، تفاوت ارت و همبندی، روش‌های اجرای استاندارد، تجهیزات موردنیاز، نحوه اندازه‌گیری مقاومت زمین، آزمون‌های فنی، الزامات اجرایی و اشتباهات رایج آشنا خواهید شد.

از دیدگاه استانداردهای بین‌المللی و مقررات ملی ساختمان، همبندی به دو دسته اصلی تقسیم می‌شود: همبندی اصلی (Main Equipotential Bonding) و همبندی اضافی (Supplementary Equipotential Bonding) که هر یک هدف، محل اجرا و الزامات فنی متفاوتی دارند. در ادامه مقاله، هر دو نوع همبندی را به‌صورت کامل، همراه با نقشه‌های اجرایی، الزامات استاندارد و نکات کاربردی بررسی خواهیم کرد.

همبندی اضافی (Supplementary Equipotential Bonding) زمانی اجرا می‌شود که تنها وجود همبندی اصلی برای تأمین ایمنی کافی نباشد یا در مورد عملکرد خودکار وسایل حفاظتی و زمان قطع مدار اطمینان وجود نداشته باشد. در این حالت، با اتصال هم‌پتانسیل قسمت‌های هادی قابل لمس و هادی‌های بیگانه در همان محل، اختلاف پتانسیل به حداقل رسیده و خطر برق‌گرفتگی در شرایط وقوع خطا به میزان قابل توجهی کاهش می‌یابد.

اهمیت سیستم ارت در ایمنی ساختمان‌ها

سیستم ارت یکی از مهم‌ترین اجزای حفاظت الکتریکی در ساختمان‌های مسکونی، تجاری و صنعتی است و اجرای صحیح آن مطابق با مبحث سیزدهم مقررات ملی ساختمان و استانداردهای بین‌المللی، نقش مهمی در حفظ جان افراد، افزایش ایمنی تجهیزات و کاهش خسارات ناشی از خطاهای الکتریکی دارد. یک سیستم ارت استاندارد با ایجاد مسیر مناسب برای عبور جریان‌های خطای اتصال به زمین، شرایط لازم را برای عملکرد سریع تجهیزات حفاظتی فراهم کرده و خطر ایجاد ولتاژهای تماس خطرناک را به حداقل می‌رساند.

چرا سیستم ارت در ساختمان‌ها ضروری است؟

حفاظت از جان افراد:
سیستم ارت در کنار همبندی و تجهیزات حفاظتی مانند کلید محافظ جان (RCD)، خطر برق‌گرفتگی ناشی از اتصال بدنه تجهیزات را به میزان قابل توجهی کاهش می‌دهد و با قطع سریع مدار معیوب، ایمنی کاربران را افزایش می‌دهد.

حفاظت از تجهیزات الکتریکی:
عبور ایمن جریان‌های خطا از مسیر ارت، از آسیب دیدن تجهیزات برقی، تابلوهای برق، موتورهای الکتریکی و دستگاه‌های الکترونیکی حساس جلوگیری کرده و هزینه‌های تعمیر و تعویض تجهیزات را کاهش می‌دهد.

افزایش قابلیت اطمینان سیستم برق:
وجود یک سیستم ارت استاندارد موجب عملکرد صحیح وسایل حفاظتی، کاهش خطاهای الکتریکی و افزایش پایداری و قابلیت اطمینان شبکه توزیع برق داخلی ساختمان می‌شود.

کاهش خطر آتش‌سوزی:
در صورت وقوع اتصال بدنه یا نشتی جریان، سیستم ارت با فراهم کردن مسیر مناسب برای عبور جریان خطا و عملکرد سریع تجهیزات حفاظتی، از افزایش دمای هادی‌ها، ایجاد جرقه و بروز آتش‌سوزی جلوگیری می‌کند.

کاهش ولتاژ تماس و ولتاژ گام:
یکی از مهم‌ترین وظایف سیستم ارت، کاهش ولتاژهای خطرناک تماس و گام در هنگام وقوع خطا است که نقش مؤثری در حفاظت از افراد، به‌ویژه در محیط‌های صنعتی، پست‌های برق و ساختمان‌های بزرگ دارد.

رعایت الزامات قانونی و استانداردها:
اجرای صحیح سیستم ارت و همبندی، یکی از الزامات مبحث سیزدهم مقررات ملی ساختمان، استاندارد IEC 60364 و بسیاری از دستورالعمل‌های شرکت‌های توزیع نیروی برق است و در بسیاری از پروژه‌ها، تأیید نهایی تأسیسات الکتریکی منوط به اجرای صحیح این سیستم‌ها است.

بررسی ساختار شینه ارت، شینه نول و هم‌بندی اصلی در سیستم ارتینگ ساختمان

 MET  (Main Equipotential Bonding)

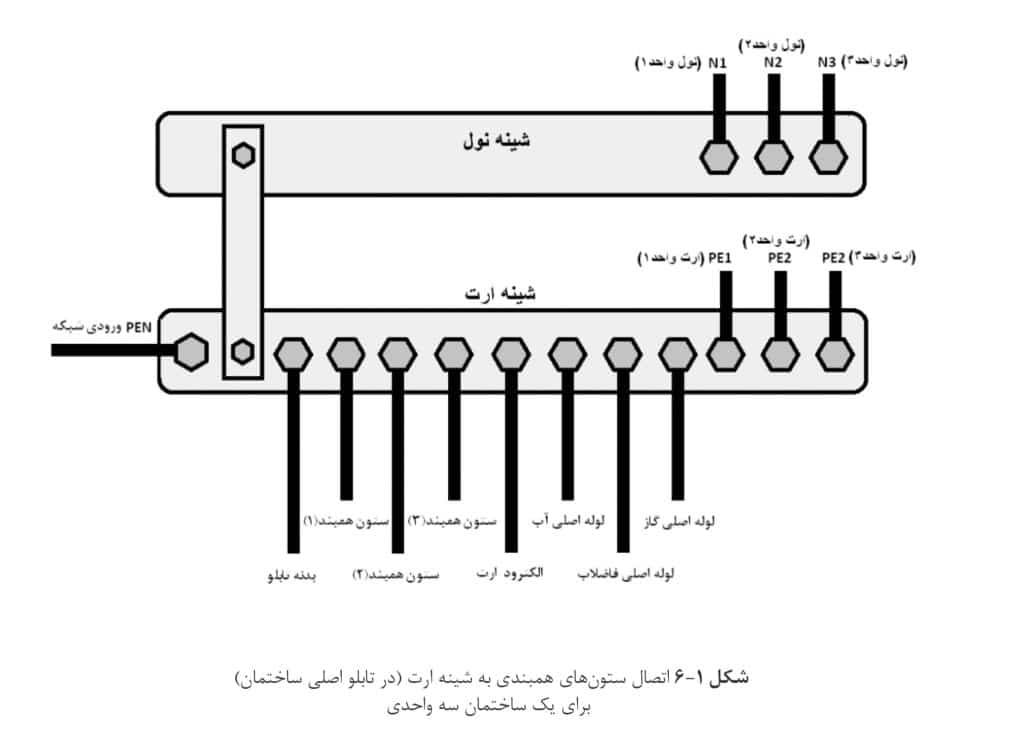

تصویر فوق نحوه آرایش ترمینال اصلی زمین (Main Earthing Terminal – MET)، شینه ارت اصلی، شینه نول و سیستم هم‌بندی اصلی (Main Equipotential Bonding) را در یک ساختمان نشان می‌دهد. این ساختار یکی از مهم‌ترین بخش‌های سیستم حفاظت در برابر برق‌گرفتگی بوده و در سیستم‌های توزیع مانند TN-C-S کاربرد گسترده‌ای دارد.

هدف اصلی این آرایش، ایجاد یک نقطه مرجع پتانسیل مشترک بین تجهیزات الکتریکی و اجزای فلزی ساختمان، کاهش اختلاف پتانسیل‌های خطرناک و فراهم کردن مسیر مطمئن برای عملکرد تجهیزات حفاظتی در شرایط خطا است.

۱- ورود هادی PEN شبکه و نقطه تفکیک حفاظتی

در سمت ورودی دیاگرام، هادی PEN (Protective Earth Neutral) مشاهده می‌شود. در سیستم TN-C-S، شبکه توزیع تا محل ورودی ساختمان دارای یک هادی مشترک است که همزمان وظیفه انتقال:

• جریان کاری نول (Neutral)
• جریان‌های حفاظتی زمین (Protective Conductor)

را بر عهده دارد.

در محل ورود برق ساختمان، هادی PEN به ترمینال اصلی زمین (MET) متصل شده و عملیات تفکیک به دو مسیر مستقل انجام می‌شود:

PEN → PE + N

پس از این نقطه:

• هادی N فقط برای عبور جریان‌های مصرفی و برگشت جریان بار استفاده می‌شود.
• هادی PE تنها وظیفه حفاظت الکتریکی و انتقال جریان‌های خطا به سیستم زمین را بر عهده دارد.

نکته مهم این است که پس از انجام جداسازی، اتصال مجدد هادی نول و ارت در نقاط دیگر ساختمان مجاز نیست؛ زیرا باعث عبور جریان‌های کاری از مسیر حفاظتی و ایجاد خطرات عملکردی خواهد شد.

۲- شینه نول اصلی (Main Neutral Bar)

شینه نول، محل تجمع و توزیع هادی‌های نول مدارهای مختلف ساختمان است.

وظایف اصلی این شینه عبارتند از:

• توزیع هادی نول به تابلوهای فرعی
• اتصال هادی‌های برگشت جریان مصرف‌کننده‌ها
• ایجاد نقطه مرجع نول سیستم الکتریکی

خروجی‌های مشخص شده مانند:

N1 – N2 – N3

نمایانگر مسیرهای خروجی نول برای مدارهای مختلف یا تابلوهای توزیع هستند.

۳- شینه ارت اصلی (Main Earthing Bar)

شینه ارت اصلی یا Main Earth Bar بخش مرکزی سیستم حفاظتی ساختمان محسوب می‌شود.

تمام هادی‌های حفاظتی و اتصالات هم‌بندی اصلی ساختمان به این نقطه متصل می‌شوند.

مهم‌ترین اتصالات این شینه شامل موارد زیر است:

اتصال به سیستم الکترود زمین

شینه ارت باید به سیستم زمین ساختمان متصل باشد، از جمله:

• الکترود میله‌ای زمین
• سیستم رینگ ارت
• الکترود صفحه‌ای
• سیستم ارت فونداسیون (Foundation Earthing)

این اتصال وظیفه انتقال جریان‌های نشتی و خطا به زمین را بر عهده دارد.

۴- سیستم هم‌بندی اصلی ساختمان (Main Equipotential Bonding)

یکی از مهم‌ترین بخش‌های این دیاگرام، اتصال کلیه اجزای فلزی خارجی ساختمان به شینه ارت اصلی است.

این فرآیند باعث می‌شود تمامی اجسام فلزی دارای پتانسیل تقریباً یکسان باشند و احتمال ایجاد ولتاژ تماس خطرناک کاهش یابد.

اجزای قابل اتصال شامل:

لوله‌های فلزی آب

به دلیل تماس مستقیم با زمین و گستردگی شبکه لوله‌کشی، در صورت وجود مسیر فلزی باید توسط هادی هم‌بندی به سیستم ارت متصل شوند.

تأسیسات گاز فلزی

در صورت وجود بخش‌های فلزی قابل دسترس، مطابق الزامات ایمنی باید در سیستم هم‌بندی ساختمان در نظر گرفته شوند.

اسکلت فلزی ساختمان

اتصال سازه فلزی باعث کاهش اختلاف پتانسیل بین قسمت‌های مختلف ساختمان در شرایط خطا یا صاعقه می‌شود.

بدنه تابلوهای برق

تمام بدنه‌های فلزی تابلوها باید توسط هادی PE به شینه ارت متصل شوند.

آسانسور و تجهیزات مکانیکی

ریل‌ها، بدنه فلزی کابین، موتورخانه و تجهیزات فلزی مرتبط باید در سیستم هم‌بندی قرار گیرند.

۵- هادی‌های حفاظتی خروجی PE

خروجی‌های مشخص شده با عنوان:

PE1 – PE2 – PE3

مسیرهای هادی حفاظتی هستند که به تابلوهای توزیع و تجهیزات مختلف ساختمان منتقل می‌شوند.

وظیفه هادی PE ایجاد مسیر کم‌امپدانس برای جریان خطا است.

به عنوان مثال در هنگام اتصال فاز به بدنه فلزی یک دستگاه:

فاز → بدنه فلزی تجهیزات → PE → شینه ارت → منبع تغذیه

جریان خطا از این مسیر عبور کرده و باعث عملکرد تجهیزات حفاظتی مانند:

• کلید مینیاتوری
• کلید اتوماتیک
• کلید جریان باقی‌مانده (RCD)

خواهد شد.

اهمیت مهندسی این آرایش در ایمنی ساختمان

اجرای صحیح سیستم MET و هم‌بندی اصلی باعث:

✅ کاهش ولتاژ تماس
✅ جلوگیری از برق‌گرفتگی افراد
✅ عملکرد صحیح تجهیزات حفاظتی
✅ کاهش اثرات جریان‌های نشتی
✅ افزایش ایمنی تجهیزات الکتریکی
✅ ایجاد یک سیستم زمین استاندارد و قابل اطمینان

می‌شود.

الزامات اجرایی بر اساس استانداردها

مطابق الزامات استانداردهای:

• IEC 60364
• مبحث ۱۳ مقررات ملی ساختمان
• استانداردهای سیستم‌های اتصال زمین

موارد زیر باید رعایت شود:

• شینه ارت اصلی باید در نزدیک‌ترین نقطه به ورودی برق ساختمان نصب شود.
• اتصال PEN باید فقط در نقطه اصلی انجام شود.
• پس از تفکیک PE و N، اتصال مجدد آنها ممنوع است.
• سطح مقطع هادی‌های هم‌بندی باید مطابق محاسبات استاندارد انتخاب شود.
• تمام قسمت‌های فلزی بیگانه که امکان ایجاد اختلاف پتانسیل دارند باید هم‌بندی شوند.

⚡ اجرای تخصصی سیستم ارت و همبندی ساختمان

برای مشاهده سوابق اجرایی، نمونه پروژه‌ها، مشخصات و خدمات
مهندس مهرداد بیناباجی    (مجری ذیصلاح سیستم ارت و همبندی ساختمان)
روی دکمه زیر کلیک کنید.  مشاهده سوابق و اطلاعات مجری ذیصلاح

09363733508___09152412907_05138529074

اهمیت سیستم ارت در ایمنی ساختمان‌ها

سیستم ارت یکی از مهم‌ترین اجزای حفاظت الکتریکی در ساختمان‌های مسکونی، تجاری و صنعتی است و اجرای صحیح آن مطابق با مبحث سیزدهم مقررات ملی ساختمان و استانداردهای بین‌المللی، نقش مهمی در حفظ جان افراد، افزایش ایمنی تجهیزات و کاهش خسارات ناشی از خطاهای الکتریکی دارد. یک سیستم ارت استاندارد با ایجاد مسیر مناسب برای عبور جریان‌های خطای اتصال به زمین، شرایط لازم را برای عملکرد سریع تجهیزات حفاظتی فراهم کرده و خطر ایجاد ولتاژهای تماس خطرناک را به حداقل می‌رساند.

چرا سیستم ارت در ساختمان‌ها ضروری است؟

حفاظت از جان افراد:
سیستم ارت در کنار همبندی و تجهیزات حفاظتی مانند کلید محافظ جان (RCD)، خطر برق‌گرفتگی ناشی از اتصال بدنه تجهیزات را به میزان قابل توجهی کاهش می‌دهد و با قطع سریع مدار معیوب، ایمنی کاربران را افزایش می‌دهد.

حفاظت از تجهیزات الکتریکی:
عبور ایمن جریان‌های خطا از مسیر ارت، از آسیب دیدن تجهیزات برقی، تابلوهای برق، موتورهای الکتریکی و دستگاه‌های الکترونیکی حساس جلوگیری کرده و هزینه‌های تعمیر و تعویض تجهیزات را کاهش می‌دهد.

افزایش قابلیت اطمینان سیستم برق:
وجود یک سیستم ارت استاندارد موجب عملکرد صحیح وسایل حفاظتی، کاهش خطاهای الکتریکی و افزایش پایداری و قابلیت اطمینان شبکه توزیع برق داخلی ساختمان می‌شود.

کاهش خطر آتش‌سوزی:
در صورت وقوع اتصال بدنه یا نشتی جریان، سیستم ارت با فراهم کردن مسیر مناسب برای عبور جریان خطا و عملکرد سریع تجهیزات حفاظتی، از افزایش دمای هادی‌ها، ایجاد جرقه و بروز آتش‌سوزی جلوگیری می‌کند.

کاهش ولتاژ تماس و ولتاژ گام:
یکی از مهم‌ترین وظایف سیستم ارت، کاهش ولتاژهای خطرناک تماس و گام در هنگام وقوع خطا است که نقش مؤثری در حفاظت از افراد، به‌ویژه در محیط‌های صنعتی، پست‌های برق و ساختمان‌های بزرگ دارد.

رعایت الزامات قانونی و استانداردها:
اجرای صحیح سیستم ارت و همبندی، یکی از الزامات مبحث سیزدهم مقررات ملی ساختمان، استاندارد IEC 60364 و بسیاری از دستورالعمل‌های شرکت‌های توزیع نیروی برق است و در بسیاری از پروژه‌ها، تأیید نهایی تأسیسات الکتریکی منوط به اجرای صحیح این سیستم‌ها است.

بررسی ساختار شینه ارت، شینه نول و هم‌بندی اصلی در سیستم ارتینگ ساختمان
MET  (Main Equipotential Bonding)

تصویر فوق نحوه آرایش ترمینال اصلی زمین (Main Earthing Terminal – MET)، شینه ارت اصلی، شینه نول و سیستم هم‌بندی اصلی (Main Equipotential Bonding) را در یک ساختمان نشان می‌دهد. این ساختار یکی از مهم‌ترین بخش‌های سیستم حفاظت در برابر برق‌گرفتگی بوده و در سیستم‌های توزیع مانند TN-C-S کاربرد گسترده‌ای دارد.

هدف اصلی این آرایش، ایجاد یک نقطه مرجع پتانسیل مشترک بین تجهیزات الکتریکی و اجزای فلزی ساختمان، کاهش اختلاف پتانسیل‌های خطرناک و فراهم کردن مسیر مطمئن برای عملکرد تجهیزات حفاظتی در شرایط خطا است.

۱- ورود هادی PEN شبکه و نقطه تفکیک حفاظتی

در سمت ورودی دیاگرام، هادی PEN (Protective Earth Neutral) مشاهده می‌شود. در سیستم TN-C-S، شبکه توزیع تا محل ورودی ساختمان دارای یک هادی مشترک است که همزمان وظیفه انتقال:

جریان کاری نول (Neutral)
جریان‌های حفاظتی زمین (Protective Conductor)

را بر عهده دارد.

در محل ورود برق ساختمان، هادی PEN به ترمینال اصلی زمین (MET) متصل شده و عملیات تفکیک به دو مسیر مستقل انجام می‌شود:

PEN → PE + N

پس از این نقطه:

هادی N فقط برای عبور جریان‌های مصرفی و برگشت جریان بار استفاده می‌شود.
هادی PE تنها وظیفه حفاظت الکتریکی و انتقال جریان‌های خطا به سیستم زمین را بر عهده دارد.

نکته مهم این است که پس از انجام جداسازی، اتصال مجدد هادی نول و ارت در نقاط دیگر ساختمان مجاز نیست؛ زیرا باعث عبور جریان‌های کاری از مسیر حفاظتی و ایجاد خطرات عملکردی خواهد شد.

۲- شینه نول اصلی (Main Neutral Bar)

شینه نول، محل تجمع و توزیع هادی‌های نول مدارهای مختلف ساختمان است.

وظایف اصلی این شینه عبارتند از:

توزیع هادی نول به تابلوهای فرعی
اتصال هادی‌های برگشت جریان مصرف‌کننده‌ها
ایجاد نقطه مرجع نول سیستم الکتریکی

خروجی‌های مشخص شده مانند:

N1 – N2 – N3

نمایانگر مسیرهای خروجی نول برای مدارهای مختلف یا تابلوهای توزیع هستند.

۳- شینه ارت اصلی (Main Earthing Bar)

شینه ارت اصلی یا Main Earth Bar بخش مرکزی سیستم حفاظتی ساختمان محسوب می‌شود.

تمام هادی‌های حفاظتی و اتصالات هم‌بندی اصلی ساختمان به این نقطه متصل می‌شوند.

مهم‌ترین اتصالات این شینه شامل موارد زیر است:

اتصال به سیستم الکترود زمین

شینه ارت باید به سیستم زمین ساختمان متصل باشد، از جمله:

الکترود میله‌ای زمین
سیستم رینگ ارت
الکترود صفحه‌ای
سیستم ارت فونداسیون (Foundation Earthing)

این اتصال وظیفه انتقال جریان‌های نشتی و خطا به زمین را بر عهده دارد.

۴- سیستم هم‌بندی اصلی ساختمان (Main Equipotential Bonding)

یکی از مهم‌ترین بخش‌های این دیاگرام، اتصال کلیه اجزای فلزی خارجی ساختمان به شینه ارت اصلی است.

این فرآیند باعث می‌شود تمامی اجسام فلزی دارای پتانسیل تقریباً یکسان باشند و احتمال ایجاد ولتاژ تماس خطرناک کاهش یابد.

اجزای قابل اتصال شامل:

لوله‌های فلزی آب

به دلیل تماس مستقیم با زمین و گستردگی شبکه لوله‌کشی، در صورت وجود مسیر فلزی باید توسط هادی هم‌بندی به سیستم ارت متصل شوند.

تأسیسات گاز فلزی

در صورت وجود بخش‌های فلزی قابل دسترس، مطابق الزامات ایمنی باید در سیستم هم‌بندی ساختمان در نظر گرفته شوند.

اسکلت فلزی ساختمان

اتصال سازه فلزی باعث کاهش اختلاف پتانسیل بین قسمت‌های مختلف ساختمان در شرایط خطا یا صاعقه می‌شود.

بدنه تابلوهای برق

تمام بدنه‌های فلزی تابلوها باید توسط هادی PE به شینه ارت متصل شوند.

آسانسور و تجهیزات مکانیکی

ریل‌ها، بدنه فلزی کابین، موتورخانه و تجهیزات فلزی مرتبط باید در سیستم هم‌بندی قرار گیرند.

۵- هادی‌های حفاظتی خروجی PE

خروجی‌های مشخص شده با عنوان:

PE1 – PE2 – PE3

مسیرهای هادی حفاظتی هستند که به تابلوهای توزیع و تجهیزات مختلف ساختمان منتقل می‌شوند.

وظیفه هادی PE ایجاد مسیر کم‌امپدانس برای جریان خطا است.

به عنوان مثال در هنگام اتصال فاز به بدنه فلزی یک دستگاه:

فاز → بدنه فلزی تجهیزات → PE → شینه ارت → منبع تغذیه

جریان خطا از این مسیر عبور کرده و باعث عملکرد تجهیزات حفاظتی مانند:

کلید مینیاتوری
کلید اتوماتیک
کلید جریان باقی‌مانده (RCD)

خواهد شد.

اهمیت مهندسی این آرایش در ایمنی ساختمان

اجرای صحیح سیستم MET و هم‌بندی اصلی باعث:

✅ کاهش ولتاژ تماس
✅ جلوگیری از برق‌گرفتگی افراد
✅ عملکرد صحیح تجهیزات حفاظتی
✅ کاهش اثرات جریان‌های نشتی
✅ افزایش ایمنی تجهیزات الکتریکی
✅ ایجاد یک سیستم زمین استاندارد و قابل اطمینان

می‌شود.

الزامات اجرایی بر اساس استانداردها

IEC 60364
مبحث ۱۳ مقررات ملی ساختمان
استانداردهای سیستم‌های اتصال زمین

موارد زیر باید رعایت شود:

شینه ارت اصلی باید در نزدیک‌ترین نقطه به ورودی برق ساختمان نصب شود.
اتصال PEN باید فقط در نقطه اصلی انجام شود.
پس از تفکیک PE و N، اتصال مجدد آنها ممنوع است.
سطح مقطع هادی‌های هم‌بندی باید مطابق محاسبات استاندارد انتخاب شود.
تمام قسمت‌های فلزی بیگانه که امکان ایجاد اختلاف پتانسیل دارند باید هم‌بندی شوند.

جمع‌بندی

این دیاگرام نمونه‌ای از ساختار سیستم ارتینگ TN-C-S با ترمینال اصلی زمین (MET) است که در آن هادی مشترک PEN ورودی شبکه پس از ورود به ساختمان به دو مسیر مستقل PE (هادی حفاظتی) و N (هادی نول) تقسیم می‌شود. سپس کلیه تجهیزات الکتریکی، سازه‌های فلزی و تأسیسات مکانیکی ساختمان از طریق سیستم هم‌بندی اصلی به شینه ارت متصل شده تا یک شبکه حفاظتی یکپارچه برای جلوگیری از خطرات ناشی از برق‌گرفتگی و اختلاف پتانسیل ایجاد شود.

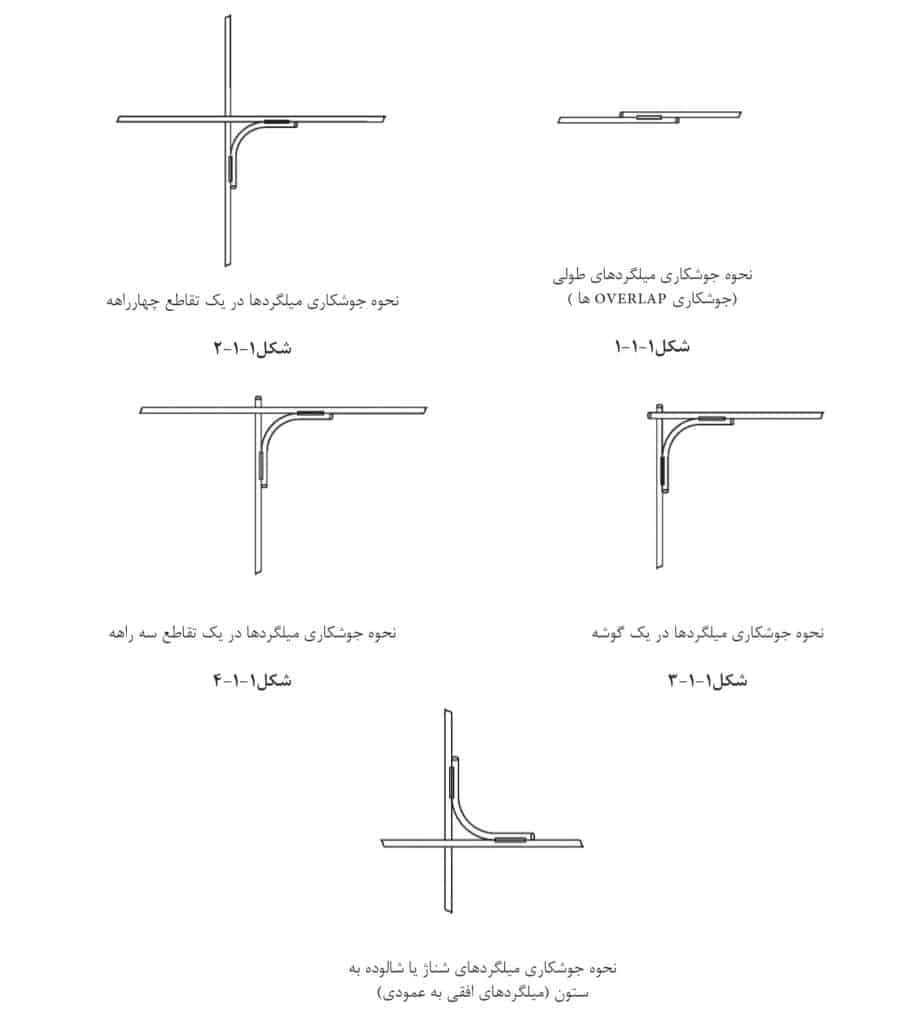

استاندارد طول جوش اتصال میلگردها برای ارت

برای اتصال الکتریکی میلگردها، جوش باید دارای سطح تماس کافی و مقاومت مکانیکی مناسب باشد.

در اتصالات جوشی میلگرد:

حداقل طول جوش معمولاً بر اساس قطر میلگرد تعیین می‌شود:

طول جوش مؤثر ≈ حداقل 5 برابر قطر میلگرد (5d)

و در بسیاری از جزئیات اجرایی سیستم ارت و صاعقه:

حداقل طول جوش 100 تا 150 میلی‌متر توصیه می‌شود.

مثال:

میلگرد قطر 16 میلی‌متر:

$$5d=5\times 16=80mm$$

بنابراین بهتر است طول جوش کمتر از حدود 100 میلی‌متر نباشد.

۴- نکات مهم جوشکاری میلگرد در سیستم ارت

⚠️ جوشکاری میلگرد سازه‌ای بدون تأیید مهندس سازه ممکن است باعث کاهش مقاومت مکانیکی میلگرد شود.

برای سیستم ارت بهتر است از روش‌های استاندارد استفاده شود:

• جوش ترمیت (Cadweld)
• کلمپ‌های مخصوص ارت
• بست‌های تایید شده ارت
• جوشکاری طبق مشخصات فنی پروژه

جوش باید:

✅ فاقد ترک و تخلخل باشد
✅ سطح تماس فلز به فلز مناسب داشته باشد
✅ در برابر خوردگی محافظت شود
✅ قابلیت عبور جریان خطا را داشته باشد

۵- اتصال خروجی ارت از فونداسیون

معمولاً از شبکه آرماتور فونداسیون یک یا چند خروجی به سمت:

• شینه اصلی ارت (MET)
• چاه ارت یا سیستم الکترود مکمل
• سیستم حفاظت صاعقه

در نظر گرفته می‌شود.

سطح مقطع این هادی‌ها نیز طبق IEC 60364 و IEC 62305 انتخاب می‌شود.

نقش مجریان ذیصلاح در اجرای پروژه‌ها

متخصص ارت و همبندی مشهد،اجرای چاه ارت

اجرای تخصصی سیستم ارت و هم‌بندی ساختمان توسط مجری ذیصلاح

اجرای صحیح سیستم ارت و هم‌بندی ساختمان نیازمند دانش فنی، تجهیزات استاندارد و رعایت الزامات مقررات ملی ساختمان و استانداردهای بین‌المللی است. حضور مجریان ذیصلاح سیستم ارت و هم‌بندی، نقش مهمی در افزایش ایمنی تأسیسات الکتریکی، کاهش خطر برق‌گرفتگی و عملکرد صحیح تجهیزات حفاظتی دارد.

با توجه به افزایش استفاده از تجهیزات الکتریکی حساس، سیستم‌های هوشمند ساختمان و تجهیزات صنعتی، طراحی و اجرای یک سیستم زمین استاندارد بیش از گذشته اهمیت پیدا کرده است. اجرای اصولی ارت و هم‌بندی علاوه بر افزایش ایمنی، باعث کاهش آسیب تجهیزات، افزایش طول عمر سیستم‌های الکتریکی و کاهش هزینه‌های تعمیرات خواهد شد.

خدمات تخصصی اجرای سیستم ارت و هم‌بندی

🔹 احداث و اجرای انواع سیستم ارت

اجرای سیستم‌های ارت با توجه به شرایط خاک، مقاومت ویژه زمین و نیاز پروژه شامل:

• اجرای چاه ارت با استفاده از صفحه مسی یا گالوانیزه
• اجرای الکترود قائم (راد کوبی / میله ارت)
• اجرای الکترود افقی و رینگ ارت
• اجرای الکترود اساسی فونداسیون به روش شبکه و پنج حلقه ارت
• اجرای سیستم ارت به روش دلتا (مثلثی)
• استفاده از مواد کاهنده مقاومت زمین در شرایط خاص

🔹 تست، اندازه‌گیری و بهینه‌سازی سیستم ارت

ارزیابی عملکرد سیستم زمین با تجهیزات تخصصی و کالیبره شامل:

• اندازه‌گیری مقاومت سیستم ارت (اهم‌گیری ارت)
• تست سیستم‌های ارت قائم، افقی و صفحه‌ای
• بررسی کیفیت اتصالات و هادی‌های ارت
• احیا و بهسازی سیستم‌های ارت موجود
• ارائه گزارش فنی نتایج اندازه‌گیری

چرا اجرای ارت و هم‌بندی باید توسط متخصص انجام شود؟

یک سیستم ارت استاندارد فقط شامل حفر چاه و اتصال یک سیم به زمین نیست؛ بلکه مجموعه‌ای از طراحی صحیح، انتخاب روش مناسب، اجرای اصولی اتصالات، انتخاب سطح مقطع هادی‌ها و انجام آزمون‌های فنی است.

اجرای نادرست سیستم زمین می‌تواند باعث:

• افزایش ولتاژ تماس
• عملکرد نامناسب تجهیزات حفاظتی
• آسیب تجهیزات الکترونیکی
• افزایش ریسک برق‌گرفتگی

شود.

مشاوره و اجرای سیستم ارت و هم‌بندی ساختمان

برای طراحی، اجرا، تست و بررسی سیستم ارت ساختمان با:

مهندس مهرداد بیناباجی
مجری ذیصلاح سیستم ارت و هم‌بندی ساختمان

تماس بگیرید.

📞 09363733508
📞 09152412907
☎️ 05138529074

📍 دفتر مهندسی مهراصنعت
بین سناباد ۶ و ۸، پلاک ۱۲۰
