🧱 مقدمه: اهمیت و تعریف الکترود زمین در مبحث سیزدهم مقررات ملی ساختمان

در طراحی و اجرای تأسیسات الکتریکی ساختمان، یکی از اصول بنیادین ایمنی، ایجاد سیستم زمین مناسب است.
سیستم زمین، مسیری مطمئن برای عبور جریان‌های خطا، صاعقه یا اضافه ولتاژ به درون زمین فراهم می‌کند و نقش بسیار مهمی در حفاظت از افراد، تجهیزات و ساختمان ایفا می‌نماید.

مطابق با فصل تعاریف مبحث سیزدهم مقررات ملی ساختمان (بند 1.3.2.13)، مفهوم الکترود زمین به عنوان اصلی‌ترین جزء فیزیکی سیستم زمین معرفی می‌شود؛
عنصری که با تماس مستقیم یا غیرمستقیم با خاک، وظیفه برقراری ارتباط الکتریکی بین سیستم حفاظتی ساختمان و زمین را بر عهده دارد.

به بیان ساده‌تر، الکترود زمین همان قلب سیستم ارتینگ است؛

و کیفیت طراحی، نوع انتخاب و نحوه اجرای آن، مستقیماً بر مقاومت کل سیستم زمین و عملکرد حفاظتی تأثیر می‌گذارد.در ادامه، بر اساس متن رسمی مبحث سیزدهم مقررات ملی ساختمان و راهنمای طرح و اجرای آن، انواع الکترودهای زمین، شرایط نصب، عمق دفن، و معیارهای انتخاب آن‌ها را به تفصیل بررسی خواهیم کرد.

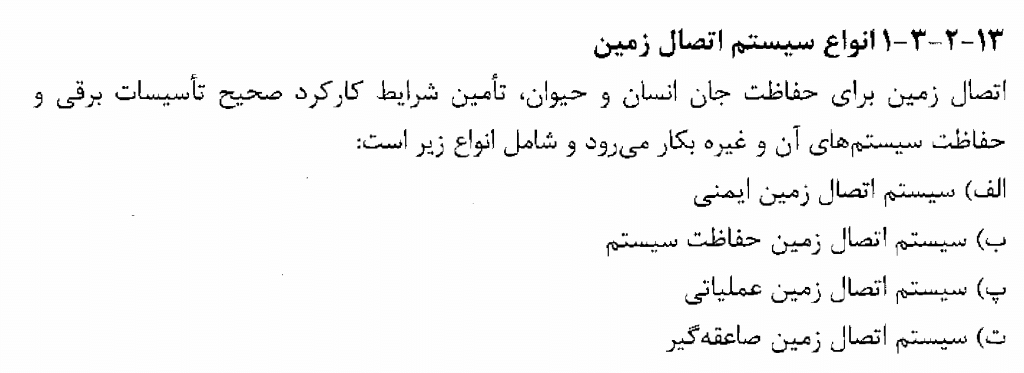

⚡ انواع سیستم اتصال زمین طبق بند ۱۳-۲-۱-۳ مبحث ۱۳

الف) سیستم اتصال زمین ایمنی (حفاظت از جان)

این نوع سیستم ارت با هدف محافظت از انسان و حیوان در برابر برق‌گرفتگی طراحی می‌شود.
در این سیستم، تمام بدنه‌های فلزی تجهیزات که ممکن است در اثر خطا برق‌دار شوند، به زمین متصل می‌شوند تا در هنگام بروز اتصال بدنه، جریان خطا از مسیر زمین عبور کرده و کلید حفاظت تفاضلی (RCD) مدار را قطع کند.

📌 کاربرد: در کلیه ساختمان‌ها و تأسیسات برقی (مسکونی، اداری، صنعتی)

ب) سیستم اتصال زمین حفاظت سیستم (حفاظت از تجهیزات)

هدف این نوع ارت، جلوگیری از آسیب به تجهیزات برقی در اثر اضافه‌ولتاژ یا جریان‌های ناگهانی است.
در واقع، این نوع زمین به پایداری عملکرد تجهیزات حساس (مانند تابلوها و موتورها ، PLC، سرورها و تجهیزات کنترلی) کمک می‌کند و مانع از تخریب عایق‌ها یا از کار افتادن دستگاه‌ها می‌شود.

📌 کاربرد: در پست‌های برق، تابلوهای کنترل، مراکز داده و تجهیزات صنعتی دقیق

پ) سیستم اتصال زمین عملیاتی (زمین عملکردی)

در این نوع سیستم، هدف تکمیل عملکرد مدار یا تجهیزات الکترونیکی است، نه الزاماً حفاظت.
مثلاً در سیستم‌های مخابراتی، ابزار دقیق یا شبکه‌های کامپیوتری، برای عملکرد صحیح سیگنال‌ها، باید مرجع پتانسیل صفر تعریف شود؛ این کار با زمین عملیاتی انجام می‌شود.

📌 کاربرد: سیستم‌های الکترونیکی، ابزار دقیق، مخابرات، کنترل صنعتی

ت) سیستم اتصال زمین صاعقه‌گیر (زمین تخلیه صاعقه)

این نوع ارت مخصوص تخلیه جریان صاعقه به زمین است.
صاعقه‌گیرهای ساختمان یا دکل‌ها به این سیستم متصل می‌شوند تا انرژی بسیار زیاد صاعقه در کوتاه‌ترین مسیر ممکن به زمین منتقل شود و از آسیب به سازه و تجهیزات جلوگیری گردد.

📌 کاربرد: ساختمان‌های مرتفع، دکل‌های مخابراتی، نیروگاه‌ها

🔹 انواع الکترودهای زمین در سیستم ارت

در سیستم‌های اتصال زمین، بسته به شرایط خاک، فضای موجود و نوع پروژه، از روش‌های مختلفی برای اجرای الکترود استفاده می‌شود. سه نوع متداول عبارت‌اند از:

1. الکترود قائم (میله‌ای)

در این روش از میله‌های فولادی گالوانیزه یا مسی استفاده می‌شود که به‌صورت عمودی در زمین کوبیده می‌شوند.
این نوع الکترود در فضاهای محدود یا جاهایی که عمق خاک زیاد و مقاومت ویژه پایین است، بیشترین کاربرد را دارد.

2. الکترود افقی

در این حالت، هادی زمین (مثل تسمه یا سیم مسی بدون روکش) در عمق مشخصی از خاک به‌صورت افقی دفن می‌شود.
این روش معمولاً در پروژه‌هایی به‌کار می‌رود که امکان حفر عمق زیاد وجود ندارد، اما فضای افقی کافی برای گسترش سیستم زمین فراهم است.

3. الکترود صفحه‌ای

در این نوع، از صفحات فلزی مسی یا فولادی گالوانیزه به‌عنوان سطح تماس با زمین استفاده می‌شود.
صفحه در عمق مناسب (معمولاً بیش از 4 متر) دفن می‌گردد تا با رطوبت خاک تماس کامل داشته باشد.که بایستی توسط فرد متخصص و دارای صلاحیت انجام پذیر و پس از آن تست و انداز گیری صورت پذیرد.
این روش برای دستیابی به مقاومت پایدار و یکنواخت در خاک‌های مختلف کاربرد دارد.

اجرای الکترود زمین به روش ۵ حلقه

یکی از روش‌های مرسوم احداث سیستم زمین در ایران، استفاده از الکترود ۵ حلقه است که طبق بند ۴.۱۰.۱ مبحث ۱۳ (صفحه ۱۶۸)، به‌عنوان یک الکترود اساسی و کارآمد شناخته می‌شود. در این روش:

• سیم مسی با مقطع حداقل ۲۵ میلی‌متر مربع به دور یک سازه عایقی می‌پیچد (سازه نباید از آهن باشد و باید طوری طراحی شود که فضای داخل چاه را زیاد نگیرد تا خاک بیشتری با هادی در تماس باشد) با قطر حدود ۵۰ سانتیمتر.

• فاصله بین هر حلقه تقریباً ۱۰ تا ۲۰ سانتیمتر است تا تماس خوبی با خاک برقرار شود.

• فضای اطراف سیم با مواد کاهنده مقاومت زمین مانند بنتونیت یا بتن پر می‌شود. (اگر از بنتونیت استفاده می‌شود، نباید با بتن مخلوط شود.)

• مزیت اصلی این روش، یکپارچگی سیستم و عدم نیاز به جوشکاری است که باعث افزایش طول عمر سیستم می‌شود.

💡 این روش به دلیل سادگی، عملکرد قابل اعتماد و تأیید شده در مبحث ۱۳، بیشتر در ایران کاربرد دارد.
