الزامات طراحی و نصب زیرساخت شارژ خودروهای برقی در منازل و مراکز صنعتی

با تحول سریع فناوری وسایل نقلیه الکتریکی (EV) و افزایش تقاضا برای زیرساخت شارژ، رعایت الزامات فنی و ایمنی در طراحی و نصب سیستم‌های شارژ خودروهای برقی بیش از پیش اهمیت یافته است. این مقاله با استناد به استانداردهای بین‌المللی نظیر IEC 61851-1، IEC 60364-7-722 و IEC 62196، چارچوبی جامع برای طراحی، اجرا و ایمن‌سازی سیستم‌های شارژ در محیط‌های مسکونی و صنعتی ارائه می‌دهد.

نصب و راه‌اندازی زیرساخت شارژرهای خودرو برقی باید صرفاً توسط افراد ذی‌صلاح و دارای صلاحیت فنی در حوزه تأسیسات الکتریکی انجام شود. این موضوع مطابق با الزامات استانداردهای IEC 60364 و IEC 61851 بوده و تضمین‌کننده ایمنی کاربران، خودرو و شبکه برق می‌باشد

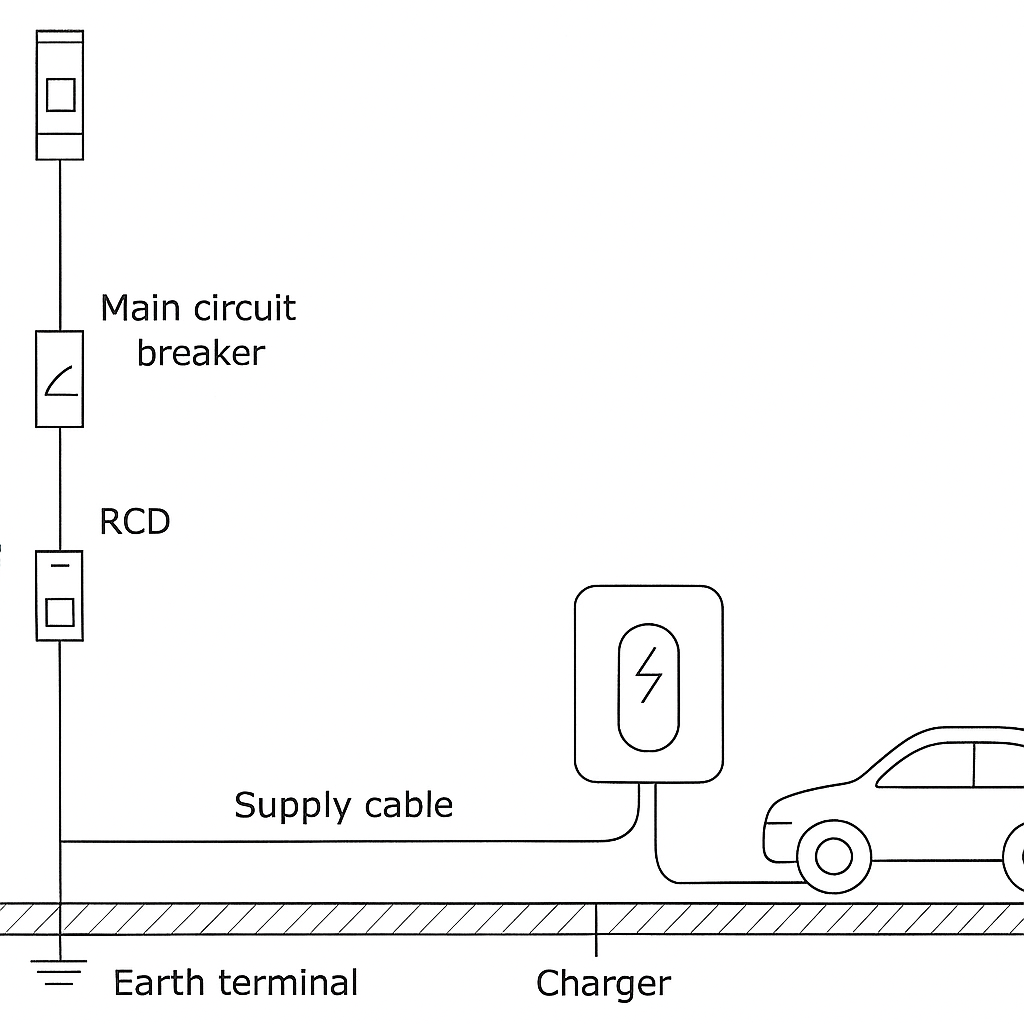

⚙️ تشریح دیاگرام نصب شارژر خودرو برقی (تک‌فاز – خانگی)

۱. ورودی اصلی برق (Main Supply)

ورودی اصلی، نقطه‌ای است که برق از شبکه توزیع به تابلو خانگی وارد می‌شود. در ایران معمولاً انشعاب تک‌فاز با فیوز اصلی ۲۵ تا ۳۲ آمپر تأمین می‌شود. لازم است پیش از طراحی، ظرفیت و کیفیت انشعاب بررسی گردد.

۲. کلید اصلی حفاظتی (Main Circuit Breaker)

در ورودی تابلو از کلید مینیاتوری یا MCCB استفاده می‌شود که مدار را در برابر اتصال کوتاه و اضافه‌بار محافظت می‌کند. برای مثال، در شارژر ۷.۴ kW تک‌فاز، جریان نامی حدود ۳۲ آمپر است و استفاده از کلید ۴۰A Curve C توصیه می‌شود.

۳. کلید محافظ جان (RCD – Residual Current Device)

کلید RCD برای حفاظت در برابر نشتی جریان و جلوگیری از برق‌گرفتگی ضروری است.

• نوع A: برای جریان‌های AC و پالس‌های DC کوچک

• نوع B: مناسب شارژرهای خودرو برقی با احتمال نشتی DC

مطابق استاندارد IEC 60364-7-722، هر نقطه شارژ باید توسط RCD با جریان نشتی حداکثر ۳۰ میلی‌آمپر محافظت شود.

۴. کابل تغذیه (Supply Cable)

کابل بین تابلو و شارژر باید از نوع مقاوم در برابر UV و رطوبت مانند NYY یا H07RN-F باشد.
مقطع کابل بر اساس جریان و طول مسیر انتخاب می‌شود (برای مثال ۶ میلی‌متر مربع برای ۳۲ آمپر تا طول ۱۵ متر). مسیر کابل باید دارای حفاظت مکانیکی یا درون لوله نصب شود.

۵. ترمینال ارت (Earth Terminal)

تمامی اجزای فلزی تابلو، شارژر و حتی شاسی خودرو باید به سیستم زمین متصل باشند. مقاومت زمین نباید از ۵ اهم بیشتر باشد تا تخلیه ایمن جریان نشتی تضمین شود.

۶. شارژر دیواری (EV Charger)

شارژر AC Wallbox وظیفه دارد انرژی الکتریکی را ایمن به خودرو منتقل کند و در برابر افزایش دما یا خطا، مدار را قطع نماید. توان معمول این نوع شارژر بین ۳.۷ تا ۷.۴ کیلووات است.

۷. خودرو برقی (EV)

اتصال از طریق کابل Type 1 یا Type 2 انجام می‌شود. شارژ تنها پس از تأیید ارتباط ایمن بین خودرو و شارژر آغاز می‌شود.

⚡ جدول جمع‌بندی فنی

۱. استانداردهای مرجع

• IEC 61851: الزامات عمومی سیستم‌های شارژ هادی خودروهای برقی

• IEC 60364-7-722: الزامات نصب الکتریکی برای محل‌های دارای زیرساخت شارژ

• IEC 62196: انواع دوشاخه‌ها، سوکت‌ها و کانکتورهای شارژ

۲. بررسی زیرساخت برق و تحلیل محل نصب

۲.۱ نوع شبکه و انشعاب

ابتدا باید نوع شبکه (تک‌فاز یا سه‌فاز) و ظرفیت آن بررسی شود. در صورت کافی نبودن ظرفیت، لازم است انشعاب ارتقا یابد.

۲.۲ تحلیل محل نصب

در منازل، شارژر باید نزدیک محل پارک خودرو نصب شود. در مراکز صنعتی، باید محیط دارای تهویه مناسب، دسترسی آسان و ایمنی مکانیکی کافی باشد.

۳. طراحی سیستم ارت و حفاظت

• مقاومت زمین باید کمتر از ۵ اهم باشد.

• بدنه تمام تجهیزات باید به ارت مشترک متصل شوند.

• هر نقطه اتصال شارژ باید توسط RCD با جریان نشتی ≤ 30 mA محافظت شود.

• در شارژرهای DC، حفاظت در برابر جریان نشتی DC نیز الزامی است.

• استفاده از تجهیزات حفاظتی در برابر اضافه ولتاژ (SPD) در محیط‌های صنعتی توصیه می‌شود.

۴. انتخاب نوع شارژر و سطح شارژ

بر اساس استاندارد IEC 61851-1، چهار حالت شارژ وجود دارد:

• Mode 1: پریز معمولی AC (بدون کنترل)

• Mode 2: پریز AC با حفاظت افزوده

• Mode 3: شارژ AC اختصاصی با کنترل هوشمند

• Mode 4: شارژ سریع DC

در منازل معمولاً Mode 2 یا Mode 3 استفاده می‌شود، در حالی که محیط‌های صنعتی به Mode 4 نیاز دارند.

۵. الزامات نصب الکتریکی

• نصب تابلو تغذیه اختصاصی با کلید جداساز و RCD الزامی است.

• مسیر کابل‌ها باید دارای حفاظت مکانیکی باشد و افت ولتاژ بیش از ۵٪ نباشد.

• محل نصب باید دارای تهویه مناسب و حداقل درجه حفاظت IP54 باشد.

• در پروژه‌های صنعتی استفاده از کلید قطع اضطراری (Emergency Stop) توصیه می‌شود.

۶. الزامات صنعتی و مدیریتی

در پارکینگ‌ها یا مراکز صنعتی، سیستم‌های کنترل دسترسی (RFID یا نرم‌افزاری) و مدیریت بار (Load Management) ضروری است تا از اضافه‌بار شبکه جلوگیری شود.
برای شارژرهای DC سریع، رعایت استانداردهای IEC 61851-23 و IEC 61851-24 الزامی است.

۷. آزمون‌ها و تحویل پروژه

پس از نصب، آزمون‌های زیر باید انجام شود:

• تست مقاومت عایق

• تست عملکرد RCD

• اندازه‌گیری مقاومت ارت

• بررسی افت ولتاژ

• مستندسازی کامل نقشه‌ها و برچسب‌گذاری تجهیزات

۸. ملاحظات اجرایی در ایران

در طراحی و اجرای پروژه‌های شارژر خودرو برقی در ایران، باید تجهیزات دارای گواهی معتبر CE یا IEC انتخاب شوند.
مطابقت با مقررات ملی برق ایران (مبحث ۱۳ و ۲۰) و رعایت ضوابط شرکت توانیر الزامی است.

۹. نتیجه‌گیری

طراحی و اجرای صحیح زیرساخت شارژ خودرو برقی در منازل و مراکز صنعتی، نیازمند رعایت دقیق استانداردهای جهانی و اصول ایمنی است. استفاده از تجهیزات استاندارد، سیستم ارت مناسب، و کلیدهای حفاظتی تخصصی، نه‌تنها ایمنی کاربران را تضمین می‌کند بلکه طول عمر تجهیزات و پایداری شبکه را نیز افزایش می‌دهد.

این حوزه در سال‌های آینده یکی از مهم‌ترین زمینه‌های توسعه صنعت برق و ساختمان خواهد بود. بنابراین، توجه به الزامات فنی و به‌روزرسانی دانش مهندسی در این زمینه یک ضرورت حرفه‌ای محسوب می‌شود.
