راهنمای کامل ارتفاع نصب پریز و کلید برق + فاصله مجاز از گاز و لوله آب
رعایت ارتفاع استاندارد نصب کلید و پریز برق و فاصله مجاز آنها از لولههای آب، فاضلاب و گاز، یکی از مهمترین الزامات اجرای صحیح تأسیسات برقی ساختمان است. بیتوجهی به این ضوابط میتواند علاوه بر ایجاد خطر برقگرفتگی و آتشسوزی، موجب عدم تأیید پروژه توسط ناظر برق و مغایرت با مقررات ملی ساختمان شود.
در این راهنمای کاربردی، تمامی ارتفاعهای استاندارد نصب پریز و کلید برق در فضاهای مختلف از جمله آشپزخانه، اتاقها، موتورخانه، گاراژ و اتاق عمل، همچنین حداقل فاصله مجاز از شیر گاز، لوله گاز طبیعی و لولههای آب و فاضلاب را بر اساس مبحث ۱۳ مقررات ملی ساختمان و نشریه ۱۱۰ بهصورت خلاصه، تصویری و قابل استناد بررسی میکنیم.

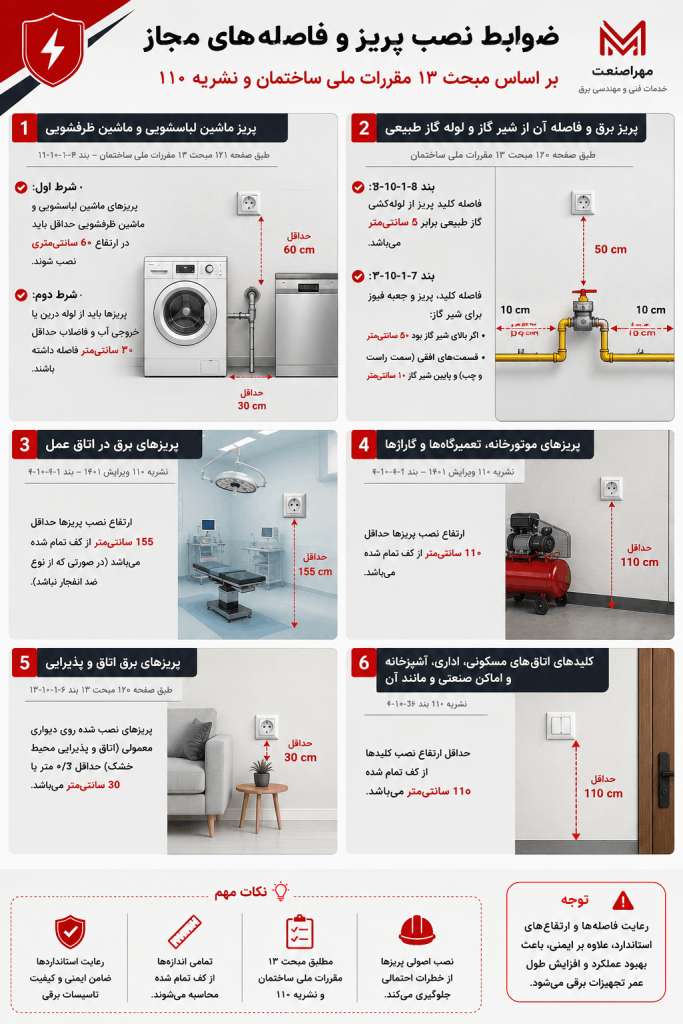

چکلیست استاندارد نصب کلید و پریز برق در ساختمان
ارتفاع استاندارد پریز ماشین لباسشویی و ماشین ظرفشویی
یکی از سوالات رایج برقکاران و ناظران ساختمان این است که پریز برق ماشین لباسشویی و ماشین ظرفشویی در چه ارتفاعی باید نصب شود؟
بر اساس مبحث ۱۳ مقررات ملی ساختمان (صفحه ۱۲۱، بند 13-10-1-9) رعایت دو نکته الزامی است:
- حداقل ارتفاع نصب پریز: ۶۰ سانتیمتر از کف تمامشده.
- حداقل فاصله از لوله درین یا خروجی آب و فاضلاب: ۳۰ سانتیمتر.
رعایت این الزامات باعث افزایش ایمنی، جلوگیری از نفوذ رطوبت به پریز و انطباق با مقررات ملی ساختمان خواهد شد.
فاصله استاندارد پریز برق از شیر گاز و لوله گاز طبیعی
یکی از مهمترین ضوابط ایمنی در تأسیسات برق ساختمان، رعایت فاصله مناسب کلید و پریز از تجهیزات گازرسانی است.
مطابق مبحث ۱۳ مقررات ملی ساختمان (صفحه ۱۲۰):
فاصله از لوله گاز طبیعی
بر اساس بند 13-10-1-8، حداقل فاصله کلید و پریز از لوله گاز طبیعی برابر ۵ سانتیمتر است.
فاصله از شیر گاز
طبق بند 13-10-1-7:
- اگر کلید، پریز یا جعبه فیوز بالای شیر گاز نصب شود، حداقل فاصله باید ۵۰ سانتیمتر باشد.
- در سمت راست، سمت چپ و پایین شیر گاز، حداقل فاصله مجاز ۱۰ سانتیمتر است.
ارتفاع استاندارد پریز برق در اتاق عمل
بر اساس نشریه ۱۱۰ (ویرایش ۱۴۰۱)، بند 4-10-4-1:
- حداقل ارتفاع نصب پریزهای برق در اتاق عمل ۱۵۵ سانتیمتر از کف تمامشده است.
- این الزام برای پریزهای معمولی بوده و در صورت استفاده از تجهیزات خاص یا ضدانفجار، ضوابط اختصاصی مربوطه باید رعایت شود.
ارتفاع نصب پریز در موتورخانه، تعمیرگاه و گاراژ
مطابق نشریه ۱۱۰ (ویرایش ۱۴۰۱)، بند 4-10-4-1، در محیطهایی مانند:
- موتورخانه
- تعمیرگاه
- گاراژ
حداقل ارتفاع نصب پریز برق ۱۱۰ سانتیمتر از کف تمامشده است تا از آسیبهای مکانیکی، رطوبت و شرایط محیطی جلوگیری شود.
ارتفاع استاندارد پریز برق در اتاق و پذیرایی
بر اساس مبحث ۱۳ مقررات ملی ساختمان (صفحه ۱۲۰، بند 13-10-1-6):
حداقل ارتفاع نصب پریزهای دیواری معمولی در اتاقها و پذیرایی (محیطهای خشک) برابر با ۳۰ سانتیمتر (۰٫۳ متر) از کف تمامشده است.
این ارتفاع، مقدار حداقل مجاز بوده و در صورت نیاز پروژه میتوان پریزها را در ارتفاع بیشتری نصب کرد.
ارتفاع استاندارد نصب کلید برق
طبق نشریه ۱۱۰ (بند 4-10-3) حداقل ارتفاع نصب کلیدهای برق در فضاهای زیر:
- ساختمانهای مسکونی
- ساختمانهای اداری
- آشپزخانه
- اماکن صنعتی
- و سایر فضاهای مشابه
برابر با ۱۱۰ سانتیمتر از کف تمامشده است.
✅ آموزش کاملاً تصویری و گامبهگام
✅ مناسب برقکاران، دانشجویان و مهندسان برق
✅ آموزش سیمکشی، تجهیزات، نقشهخوانی و اجرای پروژههای واقعی
✅ مناسب ورود به بازار کار و افزایش مهارت اجرایی
📋 جمعبندی ضوابط نصب کلید و پریز
⚡ رعایت این ابعاد و فواصل مطابق مبحث ۱۳ مقررات ملی ساختمان و نشریه ۱۱۰، ایمنی تأسیسات برقی را افزایش داده و از بروز خطاهای اجرایی و عدم تأیید توسط ناظر برق جلوگیری میکند.
❓ سوالات متداول ضوابط نصب کلید و پریز برق
1- ارتفاع استاندارد نصب پریز برق از کف چقدر است؟
در اتاقها و پذیرایی، حداقل ارتفاع نصب پریزهای معمولی طبق مبحث ۱۳ برابر ۳۰ سانتیمتر از کف تمامشده است.
2- ارتفاع استاندارد نصب کلید برق چقدر است؟
طبق نشریه ۱۱۰، حداقل ارتفاع نصب کلیدهای برق در ساختمان ۱۱۰ سانتیمتر از کف تمامشده است.
3- پریز ماشین لباسشویی در چه ارتفاعی نصب میشود؟
حداقل ارتفاع نصب پریز ماشین لباسشویی ۶۰ سانتیمتر از کف تمامشده است.
4- فاصله پریز ماشین لباسشویی از لوله فاضلاب چقدر است؟
حداقل فاصله پریز از لوله درین یا خروجی آب و فاضلاب باید ۳۰ سانتیمتر باشد.
5- فاصله کلید و پریز از لوله گاز طبیعی چقدر است؟
طبق مبحث ۱۳، حداقل فاصله کلید و پریز از لوله گاز طبیعی ۵ سانتیمتر است.
6- فاصله کلید و پریز از شیر گاز چقدر باید باشد؟
در بالای شیر گاز حداقل ۵۰ سانتیمتر و در طرفین و پایین شیر گاز حداقل ۱۰ سانتیمتر فاصله الزامی است.
7- ارتفاع نصب پریز آشپزخانه چقدر است؟
ارتفاع پریز بسته به نوع مصرفکننده متفاوت است؛ برای ماشین لباسشویی و ظرفشویی حداقل ۶۰ سانتیمتر در نظر گرفته میشود.
8- ارتفاع پریز اتاق عمل چقدر است؟
طبق نشریه ۱۱۰، حداقل ارتفاع نصب پریز در اتاق عمل ۱۵۵ سانتیمتر از کف است.
9- ارتفاع پریز موتورخانه و گاراژ چقدر است؟
حداقل ارتفاع نصب پریز در موتورخانه، تعمیرگاه و گاراژ ۱۱۰ سانتیمتر است.
10- چرا رعایت ارتفاع استاندارد پریز اهمیت دارد؟
رعایت ارتفاع استاندارد باعث افزایش ایمنی، سهولت استفاده، کاهش خطر برقگرفتگی و تأیید پروژه توسط ناظر میشود.
11- آیا نصب پریز پشت ماشین لباسشویی مجاز است؟
بهتر است پریز در محلی نصب شود که دسترسی آسان داشته باشد و از تماس مستقیم با آب و لرزش دستگاه در امان باشد.
12- آیا این ضوابط برای ساختمانهای اداری نیز کاربرد دارد؟
بله، بسیاری از الزامات مبحث ۱۳ و نشریه ۱۱۰ برای ساختمانهای اداری نیز قابل اجرا هستند.
13- آیا رعایت این ابعاد برای اخذ تأییدیه ناظر ضروری است؟
بله، رعایت ضوابط مقررات ملی ساختمان یکی از موارد مهم در تأیید نهایی تأسیسات برق است.
14- مرجع این اعداد و ارتفاعها چیست؟
این مقادیر بر اساس مبحث ۱۳ مقررات ملی ساختمان و نشریه ۱۱۰ ارائه شدهاند.
15- رایجترین اشتباه در نصب کلید و پریز چیست؟
عدم رعایت ارتفاع استاندارد، نصب نزدیک لوله گاز یا فاضلاب و بیتوجهی به الزامات مبحث ۱۳ از مهمترین خطاهای اجرایی هستند.
