انواع الکتروموتورهای صنعتی؛ معرفی کامل موتورهای AC، DC، سنکرون، آسنکرون و سروو موتور
مقدمه
الکتروموتور یا موتور الکتریکی یکی از مهمترین تجهیزات مورد استفاده در صنعت است که وظیفه تبدیل انرژی الکتریکی به انرژی مکانیکی را بر عهده دارد. امروزه بخش بزرگی از انرژی مصرفی صنایع جهان توسط الکتروموتورها به حرکت تبدیل میشود. از پمپها و فنها گرفته تا نوار نقالهها، جرثقیلها، ماشینآلات تولیدی و سیستمهای اتوماسیون صنعتی همگی به نوعی از موتورهای الکتریکی استفاده میکنند.
انتخاب صحیح الکتروموتور نقش مهمی در کاهش مصرف انرژی، افزایش راندمان، کاهش هزینههای تعمیرات و افزایش طول عمر تجهیزات دارد. به همین دلیل آشنایی با انواع موتورهای الکتریکی برای مهندسان برق، تکنسینهای تعمیرات و فعالان صنعت ضروری است.

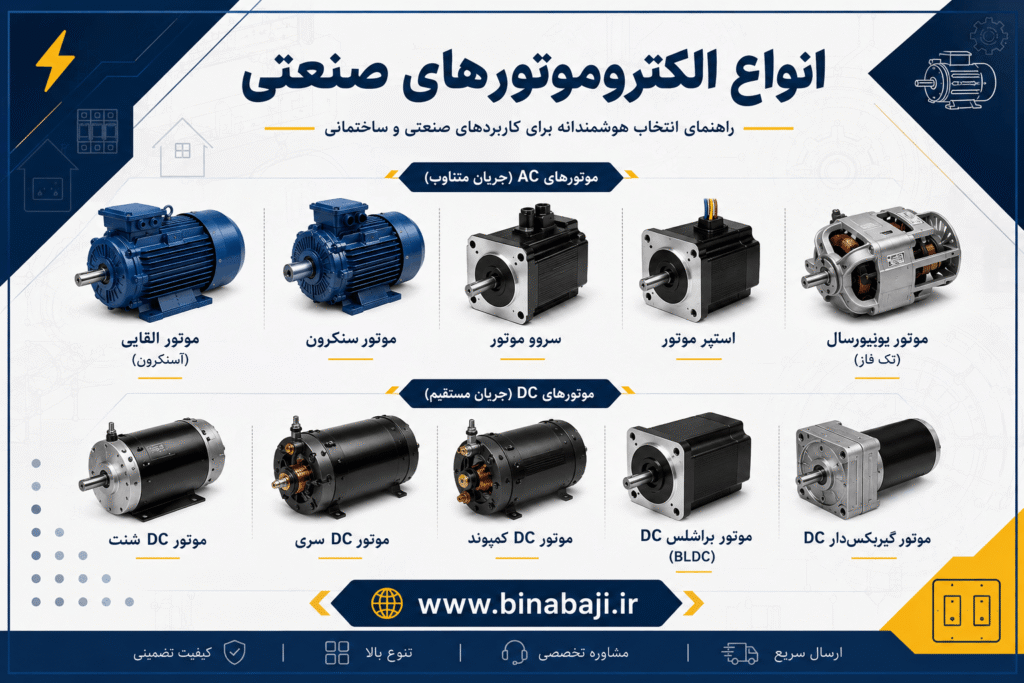

دستهبندی کلی الکتروموتورها
الکتروموتورها به طور کلی به دو دسته اصلی تقسیم میشوند:
1. موتورهای جریان متناوب (AC Motors)
این موتورها با برق متناوب کار میکنند و رایجترین نوع موتور در صنعت هستند.
2. موتورهای جریان مستقیم (DC Motors)
این موتورها با برق مستقیم تغذیه شده و در کاربردهایی که نیاز به کنترل دقیق سرعت وجود دارد مورد استفاده قرار میگیرند.
موتور القایی (Induction Motor)
موتور القایی یا آسنکرون پرکاربردترین موتور الکتریکی در جهان است و بیش از 80 درصد موتورهای مورد استفاده در صنعت از این نوع هستند.
نحوه عملکرد
در این موتور میدان مغناطیسی دوار استاتور باعث القای جریان در روتور میشود. این جریان القایی گشتاور لازم برای چرخش موتور را ایجاد میکند.

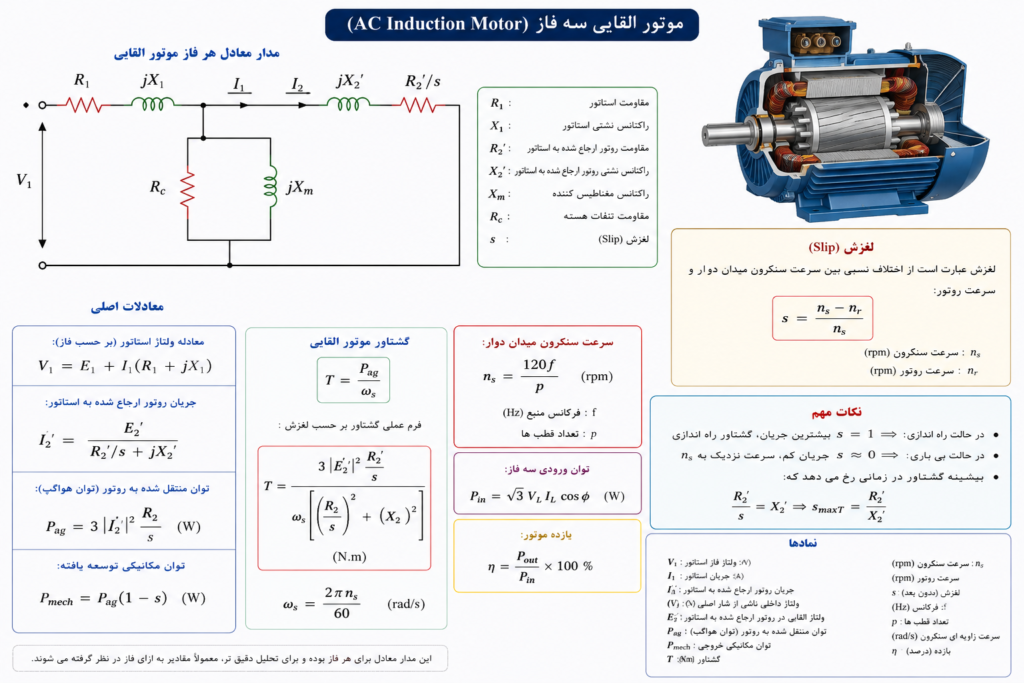

V1 = E1 + I1 R1 + jX1 I1
ولتاژ اعمالی V1 برابر مجموع ولتاژ القایی داخلی E1 و افتهای اهمی R1 و راکتیو X1 است.
وقتی به موتور ولتاژ V1 اعمال میکنیم، در سیمپیچ استاتور یک ولتاژ القایی داخلیE1 به دلیل تغییر شار مغناطیسی ایجاد میشود. این ولتاژ طبق قانون لنز بهگونهای است
که با علت ایجادکننده خود (ولتاژ و جریان ورودی) مخالفت میکند و در عمل نقش محدودکننده جریان را دارد.اختلاف بین ولتاژ اعمالی و ولتاژ القایی، صرف افتهای اهمی سیمپیچ استاتور I1 R1 و افتهای راکتیو ناشی از اندوکتانس نشتیjX1 I1 میشود.
اگر بخواهیم خیلی خلاصه و دقیقتر کنیم:
ولتاژ V1 به صورت فازوری بین این سه بخش توزیع میشود:
- ولتاژ القایی داخلی E1
- افت اهمی I1 R1
- افت راکتیو jX1 I1
انواع موتور القاییT
موتور قفس سنجابی (Squirrel Cage)
متداولترین نوع موتور صنعتی است.
مزایا:
- ساختار ساده
- قیمت مناسب
- راندمان بالا
- نیاز کم به تعمیرات
- طول عمر زیاد
کاربردها:
- پمپها
- فنها
- کمپرسورها
- نوار نقالهها
- دستگاههای صنعتی
موتور روتور سیمپیچی شده (Slip Ring)
در این نوع، روتور دارای سیمپیچی و حلقه لغزان است.
مزایا:
- گشتاور راهاندازی بالا
- قابلیت کنترل بهتر در زمان استارت
کاربردها:
- جرثقیلها
- آسیابها
- تجهیزات سنگین صنعتی
موتور سنکرون (Synchronous Motor)
در موتور سنکرون سرعت روتور دقیقاً برابر سرعت میدان مغناطیسی دوار استاتور است.
ویژگیها
- سرعت کاملاً ثابت
- راندمان بالا
- ضریب توان قابل تنظیم
مزایا
- عملکرد دقیق
- مناسب برای توانهای بالا
- بهبود ضریب توان شبکه
کاربردها
- صنایع سیمان
- صنایع فولاد
- کمپرسورهای بزرگ
- نیروگاهها
موتور جریان مستقیم (DC Motor)
موتورهای DC از قدیمیترین انواع موتورهای الکتریکی هستند.در این موتورها گشتاور توسط تعامل میدان مغناطیسی و جریان مستقیم ایجاد میشود.
انواع موتور DC
موتور DC شنت (Shunt Motor)
ویژگیها:سرعت تقریباً ثابت،کنترل آسان
کاربرد:ماشین ابزارها،تجهیزات دقیق
موتور DC سری (Series Motor)
ویژگیها: گشتاور راهاندازی بسیار بالا
کاربرد:جرثقیلها،بالابرها،تجهیزات کششی
موتور کمپوند (Compound Motor)
ترکیبی از موتور سری و شنت است.
ویژگیها:گشتاور بالا،پایداری سرعت مناسب
معادلات حاکم بر موتور های DC
Eg یا نیروی محرکه الکتریکی القایی (Generated EMF) ، ولتاژی است که در اثر چرخش آرمیچر در میدان مغناطیسی تولید میشود.
Eg=kΦω
- : ولتاژ القایی (ولت)
- : ثابت ماشین
- Φ : شار مغناطیسی (وبر)
- : سرعت زاویهای (رادیان بر ثانیه)
Ra مقاومت آرمیچر (Armature Resistance)مقاومت سیمپیچی آرمیچر است.
معمولاً مقدار آن کم است:
- موتورهای کوچک: چند اهم
- موتورهای صنعتی: چند دهم اهم
افت ولتاژ روی آرمیچر:
V=Ia.Ra
Ia جریان آرمیچر (Armature Current)جریانی که از سیمپیچی آرمیچر عبور میکند.این جریان مسئول تولید گشتاور است.
Rse مقاومت سیمپیچی سری (Series Field Resistance)مربوط به سیمپیچ میدان سری است.چون تعداد دور کم و سطح مقطع زیاد دارد، مقاومت آن کم است.
Rsh مقاومت سیمپیچی شنت (Shunt Field Resistance)مربوط به سیمپیچ میدان موازی است.چون تعداد دور زیاد است، مقاومت آن نسبتاً زیاد است.
IL جریان بار (Load Current) جریانی که بار مصرف میکند.Ish جریان شنت (Shunt Field Current) جریان عبوری از سیمپیچ شنت.
V ولتاژ ترمینال ولتاژی که در دو سر موتور یا ژنراتور اندازهگیری میشود.
LOAD بار الکتریکی مصرفکنندهای که به ماشین DC متصل شده است.

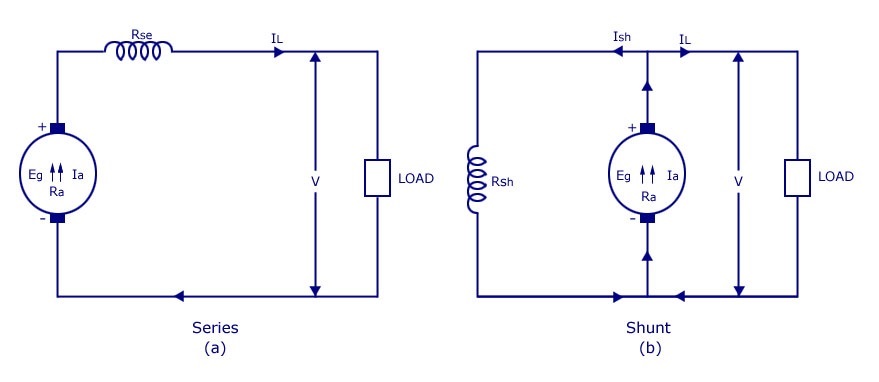

تحلیل مدار ماشین DC (سری و شنت)
1) موتور DC سری (Series DC Machine)
در موتور سری، سیمپیچ میدان و آرمیچر به صورت سری قرار دارند، بنابراین:
Ia = IL
یعنی جریان آرمیچر، میدان و بار برابر هستند.
معادله ولتاژ
طبق قانون کیرشهف:
V = Eg − Ia(Ra + Rse)
رفتار مغناطیسی
چون شار مغناطیسی متناسب با جریان است:
Φ ∝ Ia
- با افزایش بار، جریان افزایش مییابد
- شار افزایش مییابد
- گشتاور افزایش مییابد
گشتاور موتور سری
گشتاور:
T = kΦIa
و چون Φ ∝ Ia داریم:
T ∝ Ia2
نتیجه: موتور سری در لحظه راهاندازی گشتاور بسیار بالایی تولید میکند.
عیب مهم (Runaway Speed)
در صورت حذف بار:
Ia → 0 → Φ → 0
بنابراین سرعت به شدت افزایش یافته و موتور وارد حالت خطرناک فرار میشود.
2) موتور DC شنت (Shunt DC Machine)
جریان میدان
در موتور شنت:
Ish = V / Rsh
چون Rsh بزرگ است، جریان میدان تقریباً ثابت میماند.
جریان آرمیچر
Ia = IL + Ish
معادله ولتاژ
V = Eg − IaRa
رفتار گشتاور
چون Φ تقریباً ثابت است:
T ∝ Ia
3) مقایسه موتور سری و شنت
| مشخصه | موتور سری | موتور شنت |
|---|---|---|
| اتصال میدان | سری | موازی |
| جریان میدان | برابر جریان آرمیچر | تقریباً ثابت |
| شار مغناطیسی | وابسته به بار | تقریباً ثابت |
| گشتاور راهاندازی | بسیار زیاد | متوسط |
| تنظیم سرعت | ضعیف | عالی |
| کار بدون بار | خطرناک | مجاز |
| کاربرد | جرثقیل، وینچ، لکوموتیو | پمپ، فن، نوار نقاله |
در موتور:بار مکانیکی روی محور
در ژنراتور: بار الکتریکی متصل به خروجی
در موتور DC سری، سیمپیچ میدان در مسیر جریان آرمیچر قرار دارد؛ بنابراین شار مغناطیسی تابع مستقیم بار بوده و گشتاور راهاندازی بسیار بزرگی ایجاد میشود. در مقابل، در موتور DC شنت، سیمپیچ میدان به صورت موازی با منبع تغذیه متصل است و به دلیل تقریباً ثابت بودن جریان میدان، شار مغناطیسی نیز تقریباً ثابت باقی میماند. نتیجه این ساختار، پایداری سرعت و مشخصه مکانیکی مناسب برای کاربردهای نیازمند سرعت ثابت است. از این رو موتور سری برای بارهای سنگین و موتور شنت برای کاربردهای صنعتی با سرعت یکنواخت انتخاب میشود
موتور براشلس DC (BLDC)
موتورهای براشلس نسل جدید موتورهای DC هستند که فاقد جاروبک و کموتاتور مکانیکی میباشند.
مزایا
- راندمان بالا
- صدای کم
- عمر طولانی
- تعمیرات کمتر
کاربردها
- پهپادها
- خودروهای برقی
- تجهیزات پزشکی
- سیستمهای تهویه
سروو موتور (Servo Motor)
سروو موتور یکی از مهمترین تجهیزات اتوماسیون صنعتی است.
این موتور علاوه بر تولید حرکت، امکان کنترل دقیق موقعیت، سرعت و گشتاور را فراهم میکند.
مزایا
- دقت بسیار بالا
- پاسخ سریع
- کنترل موقعیت دقیق
کاربردها
- دستگاه CNC
- رباتهای صنعتی
- خطوط تولید اتوماتیک
- ماشینآلات بستهبندی
استپر موتور (Stepper Motor)
استپر موتور حرکت دورانی را به گامهای مشخص تقسیم میکند.
به جای چرخش پیوسته، موتور به صورت پلهای حرکت میکند.
مزایا
- کنترل موقعیت بدون فیدبک
- دقت مناسب
- قیمت اقتصادی
کاربردها
- پرینترهای سهبعدی
- دستگاههای CNC کوچک
- تجهیزات اندازهگیری
موتور یونیورسال (Universal Motor)
این موتور قابلیت کار با برق AC و DC را دارد.
ویژگیها
- سرعت بسیار بالا
- ابعاد کوچک
- وزن کم
کاربردها
- دریل برقی
- جاروبرقی
- مخلوطکن
- ابزارهای دستی
مقایسه انواع الکتروموتورها
| نوع موتور | راندمان | کنترل سرعت | گشتاور راهاندازی | کاربرد صنعتی |
|---|---|---|---|---|
| القایی | بالا | متوسط | متوسط | بسیار زیاد |
| سنکرون | بسیار بالا | ثابت | متوسط | زیاد |
| DC | بالا | عالی | زیاد | متوسط |
| BLDC | بسیار بالا | عالی | زیاد | رو به افزایش |
| سروو | بسیار بالا | بسیار دقیق | بالا | اتوماسیون |
| استپر | متوسط | دقیق | متوسط | کنترل موقعیت |
جمعبندی
موتورهای القایی همچنان پرکاربردترین الکتروموتورهای صنعتی جهان هستند و در اکثر کارخانهها مورد استفاده قرار میگیرند. با این حال در کاربردهای خاص مانند کنترل دقیق موقعیت، از سروو موتور و استپر موتور استفاده میشود و در سیستمهای مدرن با راندمان بالا، موتورهای براشلس و سنکرون جایگاه ویژهای پیدا کردهاند. انتخاب صحیح موتور باید بر اساس توان مورد نیاز، نوع بار، شرایط راهاندازی، کنترل سرعت و هزینههای بهرهبرداری انجام شود.
