ولتاژ و جریان مؤثر (TRMS و RMS)
در بسیاری از مدارهای الکتریکی و تجهیزات صنعتی، مقادیر ولتاژ و جریان بهصورت مستقیم و ثابت در طول زمان باقی نمیمانند و بهویژه در سیستمهای AC، دائماً تغییر میکنند. به همین دلیل، برای بیان مقدار واقعی و قابلاستفاده این کمیتها، نمیتوان تنها به مقدار لحظهای یا بیشینه آنها تکیه کرد؛ بلکه باید از مفهومی به نام مقدار مؤثر یا RMS (Root Mean Square) استفاده کرد. مقدار RMS به ما نشان میدهد که یک ولتاژ یا جریان متناوب، از نظر اثر حرارتی و توان قابل تحویل، معادل چه مقدار ولتاژ یا جریان مستقیم است.
در کنار RMS، اصطلاح TRMS یا True RMS نیز در تجهیزات اندازهگیری برق بسیار رایج است. تفاوت اصلی این دو مفهوم بیشتر به روش اندازهگیری و محاسبه مربوط میشود تا اینکه دو کمیت کاملاً متفاوت باشند. در واقع، RMS یک مفهوم ریاضی و فیزیکی برای تعیین مقدار مؤثر یک سیگنال است، در حالی که True RMS به قابلیت یک دستگاه اندازهگیری برای محاسبه صحیح مقدار مؤثر سیگنالهای واقعی، حتی در صورت غیرسینوسی یا اعوجاجیافته بودن شکل موج، اشاره دارد.
این موضوع در سیستمهای برق صنعتی اهمیت بسیار زیادی دارد؛ زیرا شکل موج جریان و ولتاژ در بسیاری از تجهیزات مدرن، دیگر کاملاً سینوسی نیست. تجهیزاتی مانند درایوهای فرکانس متغیر (VFD)، منابع تغذیه سوئیچینگ، UPS، رکتیفایرها، اینورترها، تجهیزات الکترونیکی قدرت و بارهای غیرخطی میتوانند باعث ایجاد هارمونیک و اعوجاج در شکل موج شوند. در چنین شرایطی، استفاده از مولتیمترهای معمولی که بر اساس روشهای سادهتر و با فرض سینوسی بودن موج اندازهگیری میکنند، ممکن است مقدار واقعی جریان یا ولتاژ را با خطا نشان دهد؛ در حالی که یک دستگاه True RMS میتواند مقدار مؤثر واقعی سیگنال را با دقت بیشتری محاسبه کند.
بنابراین، شناخت تفاوت میان RMS، True RMS، مقدار متوسط، مقدار پیک و مقدار پیکبهپیک تنها یک موضوع تئوری نیست؛ بلکه در انتخاب تجهیزات اندازهگیری، محاسبه توان، بررسی بارهای صنعتی، تحلیل هارمونیکها، سایزینگ کابل و تجهیزات حفاظتی و همچنین عیبیابی سیستمهای الکتریکی نقش مهمی دارد. در این مقاله، مفهوم ولتاژ و جریان مؤثر، تفاوت RMS و TRMS، نحوه محاسبه آنها و کاربردهای عملی این مفاهیم در مدارهای برق و تجهیزات صنعتی را بهصورت دقیق و کاربردی بررسی خواهیم کرد.
مقایسه روش RMS و True RMS در یک موج غیرسینوسی
در این مثال، یک شکل موج غیرسینوسی با ۸ نمونه ولتاژ بررسی میشود.
فرض کنید دستگاه اندازهگیری، ۸ نمونه از یک ولتاژ غیرسینوسی را ثبت کرده است:
-10V -20V -30V -20V
در روش True RMS، هر نمونه به توان دوم میرسد، سپس میانگین مربعات محاسبه شده و در پایان جذر گرفته میشود.
10² = 100 |
20² = 400 |
30² = 900 |
20² = 400
(-10)² = 100 |
(-20)² = 400 |
(-30)² = 900 |
(-20)² = 400
مجموع مربعات = 3600
میانگین مربعات = 3600 ÷ 8 = 450
√450 ≈ 21.21 V
در این روش، ابتدا قدرمطلق تمام نمونهها گرفته میشود تا مقادیر منفی به مثبت تبدیل شوند.
|+10| = 10 |
|+20| = 20 |
|+30| = 30 |
|+20| = 20
|-10| = 10 |
|-20| = 20 |
|-30| = 30 |
|-20| = 20
مجموع قدرمطلقها = 160
میانگین قدرمطلق = 160 ÷ 8 = 20 V
مولتیمترهای Average Responding معمولاً برای شکل موج سینوسی کالیبره شدهاند. بنابراین میانگین قدرمطلق را با ضریب تقریبی 1.11 ضرب میکنند:
20 × 1.11 ≈ 22.2 V
توجه: این مقدار در صورتی دقیق است که شکل موج سینوسی باشد. در یک موج غیرسینوسی، استفاده از ضریب 1.11 میتواند باعث ایجاد خطای اندازهگیری شود.
نتیجه مقایسه
میانگین مربعات
گرفتن جذر
21.21 V
میانگین قدرمطلق = 20 V
ضرب در ضریب 1.11
≈ 22.2 V
نکته مهم:
در روش True RMS، مقدار مؤثر واقعی شکل موج مستقیماً از طریق
مربع کردن → میانگینگیری → جذر گرفتن
محاسبه میشود.
اما در روش Average Responding، دستگاه ابتدا
میانگین قدرمطلق
را محاسبه کرده و سپس با فرض سینوسی بودن موج، آن را با ضریب تقریبی
1.11
به RMS تبدیل میکند.
بنابراین در شکل موجهای غیرسینوسی و دارای اعوجاج و هارمونیک، مقدار نمایشدادهشده توسط Average Responding ممکن است با مقدار واقعی RMS اختلاف داشته باشد.
تاریخچه مفهوم RMS
مفهوم RMS برای اولین بار در اواخر قرن نوزدهم توسط دانشمندان بزرگی مانند **ویلیام تامسون (لرد کلوین)** مطرح شد. آنها دریافتند که محاسبه مقادیر مؤثر ولتاژ و جریان، روشی است برای سادهسازی تحلیلهای سیستمهای الکتریکی. این روش به مرور زمان تکامل یافت و به یکی از اصول کلیدی در طراحی و بهرهبرداری دستگاههای الکتریکی مدرن تبدیل شد. امروزه، RMS نقشی حیاتی در اندازهگیریهای دقیق سیستمهای قدرت و تجهیزات صنعتی دارد.
جامع ترین و کامل ترین دوره مبانی برق فقط در مهراصنعت !
به جمع حرفه های بپیوندید
برای خرید دوره با 50 درصد تخفیف همین حالا اقدام کنید!
مفهوم ولتاژ و جریان مؤثر (RMS)
( RMS ( root mean square current/voltage of the alternating current/voltage
RMS یا “ریشه میانگین مربع” به مقادیری اشاره دارد که برای جریان و ولتاژ متناوب (AC) به کار میروند. در جریانهای AC، مقدار ولتاژ و جریان به طور مداوم در حال تغییر است و به شکل یک موج سینوسی حرکت میکند.
برای محاسبه مقدار مؤثر، بیشینه ولتاژ یا جریان را بر رادیکال ۲ تقسیم میکنیم. به عبارت سادهتر، RMS به ما کمک میکند تا مقدار معادل و قابل استفادهای از ولتاژ و جریان را برای محاسبات عملی بدست آوریم.
ولتاژ مؤثر فقط برای جریانهای متناوب (AC)
تا اینجا مشخص شد که مقدار مؤثر یا RMS تنها برای جریانها و ولتاژهای AC استفاده میشود. به عبارت دیگر، در سیستمهای جریان مستقیم (DC) مفهومی به نام ولتاژ یا جریان مؤثر وجود ندارد. ولتاژ و جریان مؤثر در AC، مبنای اصلی توان مصرفی است. همچنین میتوان برای جریان و هم ولتاژ اصطلاح موثر را نام برد، چون نمودار جریان و ولتاژ هر دو میزان معینی دارند و تشکیل دهنده توان هستند.

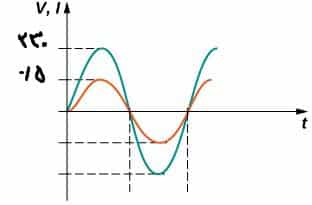

برای دریافت این موضع عکس زیر را مشاهده کنید.
مصرف کننده ای با مقاوت R مانند شکل بالا یک توانی مصرف میکند.این توان متشکل از مقداری معینی ولتاژ و مقدار معینی جریان است. بسته به نوع مصرف که می تواند اهمی،سلفی و یا خازنی باشد دو نمودار ولتاژ و جریان (آبی و قرمز)بر هم منطبق و یا با زاویه ای قرار میگرند( توضیح این موضوع در بحث این مقاله نیست)
برای مثال، اگر یک لامپ 100 واتی را به ولتاژ شهری 230 ولت متصل کنید، جریان مصرفی با استفاده از فرمول توان (P = V * I) محاسبه میشود. در این حالت، 100 وات تقسیم بر 230 ولت، جریان حدود 0.5 آمپر به دست میآید.
چرا از RMS استفاده میکنیم؟
میدانیم که میزان موثر یک ولتاژ و یا جریان در واقع معادل میزان DC آن مصرف است و ما قرار است این مطلب را یک بار برای همیشه شفاف کنیم.(برای دریافت این موضوع که ولتاژ و جریان DC خطرناکتر است یا AC به این مطلب مراجعه کنید.)
استفاده از ولتاژ و جریان مؤثر به این دلیل است که ولتاژ و جریان لحظهای در جریانهای AC همواره در حال تغییر است. برای مثال، ولتاژ نامی 230 ولت که برای سیستمهای برق خانگی اعلام میشود، در واقع مقدار مؤثر آن است. ولتاژ لحظهای در این سیستمها میتواند تا 325+ ولت افزایش یا تا 325- ولت کاهش یابد. به همین دلیل، از مقدار مؤثر برای بیان ولتاژ استفاده میکنیم تا یک مقدار ثابت و قابل اطمینان برای دستگاهها داشته باشیم.

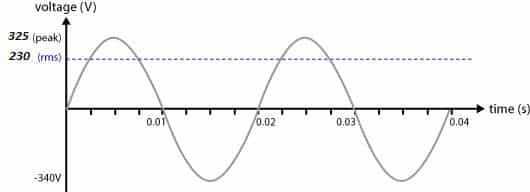

شکل زیر ولتاژ تکفاز 230 ولت منزل شماست.
میبینید خبری از 230 ولت نیست حد بالا نمودار 325+ ولت و حد پایین یا مینیمم آن 325 _ است، و ما از دل این 230 ولت را استخراج میکنیم که در واقع با تقسیم بر رادیکل 2 می شود 230 ولت موثر.
325 تقسیم بر رادیکال 2 = 230 ولت نامی.
مثال دیگری در شکل زیر.
چرا این کار را میکنیم؟ برای اینکه قرار نیست ما مقدار لحظه ای ولتاژ را اعلام کنیم. مثلا از شما میپرسن الان ولتاژ چنده سپس مولتی متر را متصل میکنید میگید الان یا الان! یعنی چی الان یا الان!؟ خوب این ولتاژ داره هر لحظه از مثبت 325 تا منفی 325 تغییر میکنه ثابت نیست ک بگیم الان چقدره؟!
در هر ثانیه ما در برق ایران 50 سیکل داریم،چون فرکانس 50 هرتز است، پس در لحظه 50 بار ولتاژ تا 325 زیاد میشود و کم میشود و منفی میشود!!!!
به همین دلیل مقدار موثری یا RMS را انتخاب میکنم.برای بازگو کردن یا انداز گیری یا تعیین ولتاژ کارکرد مصرف کننده ها.
تصویر بالا گویا مفهوم است، حالا به این میرسیم که چرا میگن ولتاژ موثر معادل مقدار آن در حالت DC است؟!
ما برای مستقیم کردن یا DC کردن ولتاژ و جریان نوک بالا نمودار را در نظر میگیرم و قسمت منفی را نیز به مثبت تبدیل میکنیم.
مثلا در شکل فوق اگر قرار باشد ما ولتاژ 325 ولت لحظه ای یا 230 ولت موثر را به دی سی تبدیل کنیم می شود نمودار زیر.
حالا مشخص شد 230 ولت موثر معادل 325 ولت DC می باشد.وقتی میخواهیم مقدار موثر یک ولتاژ به DC تبدیل کنیم مقدار به دست آمده بیشتر می شود و این طبیعی هست! و برعکس وقتی میخواهیم مقدار DC را به AC موثر (نه لحظه ای ) تبدیل کنیم مقدار کم می شود.
تمام مولتی متر ها و آمپر مترها و ولت متر ها در صنعت به صورت مقادیر موثر یا RMS اندازه گیری می کنند .
اهمیت اندازهگیری دقیق در صنعت
اندازهگیری دقیق ولتاژ و جریان مؤثر در صنایع مختلف بسیار اهمیت دارد. بسیاری از دستگاههای صنعتی مانند موتورها، ژنراتورها و سیستمهای قدرت نیاز به مقادیر دقیقی از ولتاژ و جریان دارند تا عملکرد بهینه و ایمنی را تضمین کنند. طبق مطالعاتی که در مجلات معتبر مهندسی برق مانند IEEE منتشر شدهاند، کوچکترین تغییر در این مقادیر میتواند به خرابی دستگاهها و حتی خطرات ایمنی منجر شود. در این محیطها، اندازهگیری دقیق RMS برای حفظ پایداری سیستمها و جلوگیری از هزینههای اضافی اهمیت دارد.
ابزارهای TRMS و دقت بالاتر
در حالی که ابزارهای RMS معمولی برای اندازهگیری بسیاری از سیگنالهای الکتریکی کافی هستند، اما در محیطهای صنعتی که نویز و هارمونیکها وجود دارند، دقت این ابزارها کاهش مییابد. اینجاست که ابزارهای **True RMS (TRMS)** وارد میشوند. ابزارهای TRMS، برخلاف RMS ساده، قادر به اندازهگیری سیگنالهای پیچیده و نویزی هستند و اطلاعات دقیقی از مقدار واقعی ولتاژ و جریان ارائه میدهند.
در دستگاه های TRUE RMS قابلیت اندازگیری سیگنال های نویزی نیز وجود دارد و شکل زیر گویا این مطلب می باشد.
خالی از لطف نیست که در مورد نحوه ی محاسبه مقدار موثر در مولتی متر های TRUE RMS هم کمی صحبت کنیم.
RMS مخفف Root Mean Square و TRMS (True RMS) برای True Root Mean Square است. ابزارهای TRMS هنگام اندازه گیری جریان یا ولتاژ AC بسیار دقیق تر از RMS هستند.

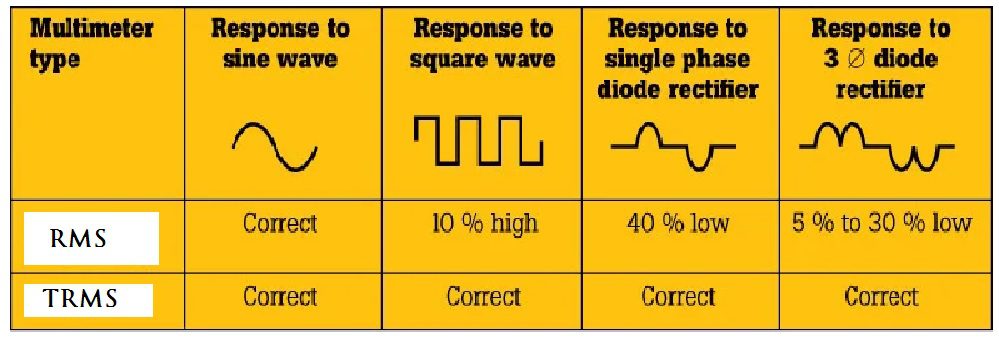

در تصویر زیر مشاهده می شود که سیگنال با RMS و TRMS اندازه گیری شده است.
نحوه ی محاسبه ولتاژ RMS
نحوه ی محاسبه ولتاژ TRMS
**شرکت Fluke** که یکی از برندهای پیشرو در زمینه تجهیزات اندازهگیری الکتریکی است، نشان داده است که ابزارهای TRMS برای محیطهای صنعتی با هارمونیکهای بالا و سیگنالهای غیرخطی بسیار مناسبتر هستند. این ابزارها حتی در شرایطی که شکل موجها تغییر کردهاند یا هارمونیکهای مزاحم وجود دارند، اندازهگیری دقیق و قابل اعتمادی ارائه میدهند.
اندازهگیریهای RMS قابل اعتماد نیست! به این دلیل که امروزه هر شبکه ای دارای منابع متعدد نویز است که باعث میشود شکل موج AC هرگز کامل نباشد(یعنی دارای هارمونیک است).
اندازهگیری True RMS (میانگین مربع ریشه واقعی) از فرمولهای ریاضی پیچیدهتری استفاده میکند،که امکان نزدیکتر شدن مقدار به واقعیت را نسبت به RMS فراهم میکند. مانند فرمول بالا یعنی در TRMS عمل محاسبه چندین بار اندازه گیری و جمع و رادیکال گرفته می شود، طبیعی هست هم مدت زمان اندازگیری و هم دقت انداز گیری بیشتر است.
کاربردهای RMS در سیستمهای قدرت
مفهوم RMS نقش مهمی در طراحی و بهرهبرداری از سیستمهای قدرت ایفا میکند. در مقالات منتشر شده در مجلات علمی برق، مانند **Journal of Electrical Power and Energy Systems**، به بررسی کاربردهای RMS در طراحی خطوط انتقال، ترانسفورماتورها و شبکههای توزیع پرداخته شده است.
چالشهای اندازهگیری RMS در حضور هارمونیکها
یکی از چالشهای مهم در اندازهگیری RMS، حضور هارمونیکها است. دستگاههای الکترونیکی غیرخطی مانند منابع تغذیه سوئیچینگ و درایوهای موتوری، هارمونیکهایی ایجاد میکنند که شکل موج AC را تغییر میدهند و باعث خطا در اندازهگیریهای RMS میشوند. به همین دلیل، در چنین شرایطی استفاده از ابزارهای TRMS توصیه میشود تا دقت اندازهگیریها افزایش یابد.
نتیجهگیری: اهمیت اندازهگیری دقیق در دنیای مدرن
در دنیای امروز که شبکههای برق با انواع نویزها و هارمونیکها پر شدهاند، اندازهگیری دقیق RMS به یک نیاز حیاتی تبدیل شده است. استفاده از ابزارهای TRMS میتواند به دستگاهها و سیستمهای حساس کمک کند تا بهترین عملکرد را داشته باشند. در نتیجه، دقت در اندازهگیری ولتاژ و جریان مؤثر نه تنها برای بهینهسازی مصرف انرژی اهمیت دارد، بلکه برای تضمین ایمنی و پایداری سیستمهای قدرت نیز ضروری است.
