SPD چیست؟چرا امروزه استفاده آن ضروری شده است؟
با افزایش استفاده از تجهیزات الکترونیکی حساس مانند PLC ها، اینورترها، دوربینهای مداربسته، سرورها، تجهیزات شبکه و سیستمهای هوشمند، محافظت از این تجهیزات در برابر اضافه ولتاژهای ناگهانی اهمیت بسیار زیادی پیدا کرده است. بسیاری از خرابیهای تجهیزات برقی نه به دلیل نقص فنی دستگاه، بلکه در اثر نوسانات ولتاژ، صاعقه، کلیدزنی بارهای صنعتی و اضافه ولتاژهای گذرا رخ میدهند.
در چنین شرایطی استفاده از SPD یا سرج ارستر (Surge Protective Device) به عنوان یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق صنعتی و ساختمانی شناخته میشود. این تجهیز با محدود کردن ولتاژهای اضافی و هدایت انرژی مخرب به سیستم زمین، از آسیب دیدن تجهیزات جلوگیری میکند و نقش مهمی در افزایش قابلیت اطمینان شبکه برق دارد.
در این مقاله به زبان ساده بررسی میکنیم که SPD چیست، چگونه عمل میکند، انواع SPD کداماند، چه پارامترهایی در انتخاب آن اهمیت دارند و نحوه نصب آن طبق استاندارد IEC 61643 چگونه است.

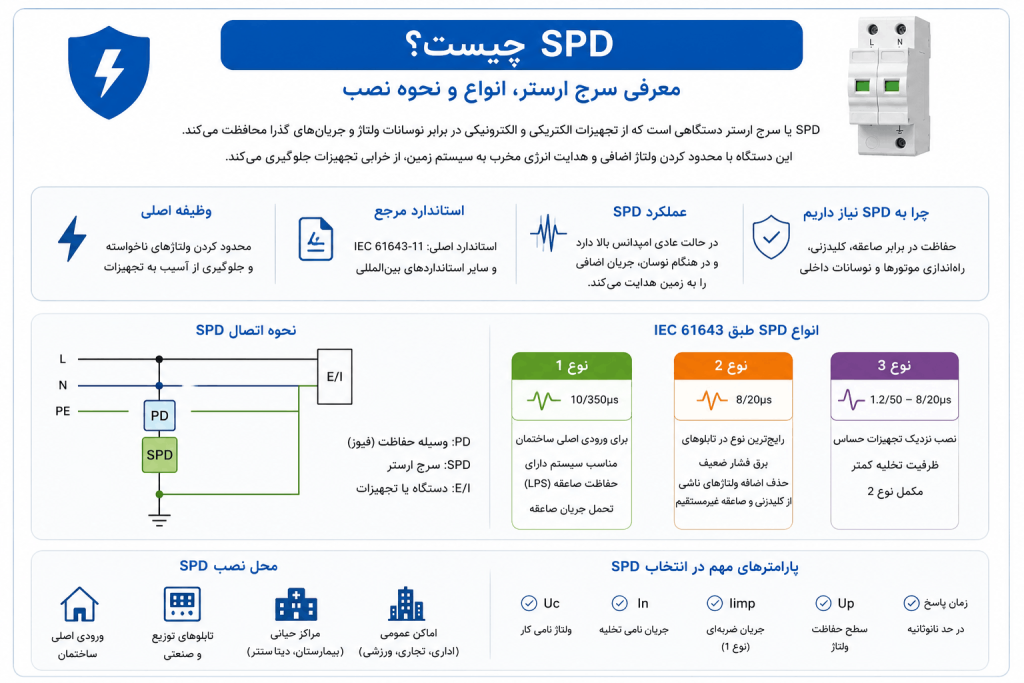

نحوه اتصال SPD در شبکه برق
دستگاه SPD (Surge Protective Device) همواره به صورت موازی (Parallel) با تجهیزات الکتریکی در شبکه نصب میشود و هرگز نباید به صورت سری در مسیر تغذیه بار قرار گیرد. در شرایط عادی، SPD دارای امپدانس بسیار بالایی است و جریان قابل توجهی از آن عبور نمیکند؛ بنابراین هیچ تأثیری بر عملکرد تجهیزات ندارد.
زمانی که بر اثر صاعقه، کلیدزنی تجهیزات، راهاندازی موتورهای الکتریکی یا سایر نوسانات گذرا، ولتاژ شبکه از ولتاژ عملکرد یا ولتاژ کار مداوم (Uc) دستگاه بیشتر شود، SPD در مدت زمانی بسیار کوتاه (در حد نانوثانیه) وارد عمل شده و مسیر کمامپدانسی را بین هادی فاز و سیستم ارت ایجاد میکند. در نتیجه، انرژی اضافهولتاژ از طریق هادی PE به زمین منتقل شده و ولتاژ اعمالشده به تجهیزات به سطح ایمن (Up) محدود میشود.
پس از پایان اضافهولتاژ، SPD مجدداً به حالت اولیه بازگشته و مانند یک مدار با امپدانس بالا عمل میکند.
نکات مهم نصب SPD
- اتصال SPD باید به صورت موازی با تجهیزات مصرفکننده انجام شود.
- هادیهای اتصال بین SPD، شینه ارت و شینه فاز باید تا حد امکان کوتاه، مستقیم و بدون ایجاد حلقه باشند تا سطح حفاظت (Up) افزایش پیدا نکند.
- عملکرد صحیح SPD تنها در صورتی امکانپذیر است که سیستم ارت استاندارد و کمامپدانس در محل وجود داشته باشد.
- در بیشتر تابلوهای برق، برای حفاظت از SPD در برابر اتصال کوتاه و اضافهجریان، یک وسیله حفاظتی (PD) مانند فیوز یا کلید مینیاتوری مطابق دستورالعمل سازنده در بالادست آن نصب میشود.
- انتخاب نوع SPD (نوع ۱، نوع ۲ یا نوع ۳) باید بر اساس محل نصب، سطح حفاظت موردنیاز و وجود یا عدم وجود سیستم حفاظت در برابر صاعقه (LPS) انجام شود.
نکته: وظیفه SPD قطع برق یا حفاظت در برابر اضافهبار و اتصال کوتاه نیست؛ این تجهیز تنها برای محدود کردن اضافهولتاژهای گذرا و هدایت انرژی آنها به سیستم ارت طراحی شده است
راهنمای کامل با استاندارد IEC 61643
دستگاه SPD (Surge Protective Device) یا همان سرج ارستر وسیلهای است که برای محافظت تجهیزات الکتریکی و الکترونیکی در برابر نوسانات ولتاژ و جریانهای گذرا طراحی شده است. این دستگاه با محدود کردن ولتاژهای ناخواسته و انتقال اضافهجریان به زمین از طرق سیستم ارت، از آسیب دیدن تجهیزات جلوگیری میکند.
نکته مهم: SPD حفاظت ۱۰۰٪ قطعی ایجاد نمیکند، بلکه سطح ریسک و احتمال خرابی تجهیزات را به میزان قابل توجهی کاهش میدهد.و از ورود ولتاژ اضافی خطرناک به داخل شبکه داخلی تا سطحی که برای آن تعیین میکنیم جلوگیری میکند.
چرا به SPD نیاز داریم؟
نوسانات ولتاژ میتوانند ناشی از عوامل بیرونی و داخلی باشند:
عوامل خارجی: صاعقه و القائات ناشی از تخلیه الکتریکی.
عوامل داخلی: بیش از ۶۰٪ اضافه ولتاژها به علت کلیدزنی، راهاندازی موتورها، قطع و وصل بارهای سلفی یا خازنی، سیستمهای گرمایشی و تجهیزات صنعتی رخ میدهند.
بدون استفاده از SPD مناسب، این پدیدهها میتوانند باعث:
خرابی تجهیزات حساس (سرورها، PLCها، تجهیزات پزشکی و …)
از کار افتادن فرایندهای صنعتی
آتشسوزی ناشی از اضافه ولتاژ شدید
مکانیزم عملکرد SPD
بر اساس استاندارد IEC 61643-11، عملکرد SPD به صورت زیر است:
در حالت عادی: SPD دارای امپدانس بالا بوده و هیچ اثری روی مدار ندارد.
در هنگام نوسان ولتاژ: SPD به امپدانس پایین تغییر وضعیت میدهد و اضافه جریان را به زمین یا منبع هدایت میکند.
پس از تخلیه موج گذرا: دوباره به حالت اولیه (امپدانس بالا) بازمیگردد.
اجزای اصلی SPD
وریستور (MOV) → محدودکننده ولتاژ
گپ جرقهای (Spark Gap / GDT) → منتقلکننده جریان صاعقه
دیود TVS یا ترکیبی → برای سرعت بالا و ولتاژهای کوچکتر

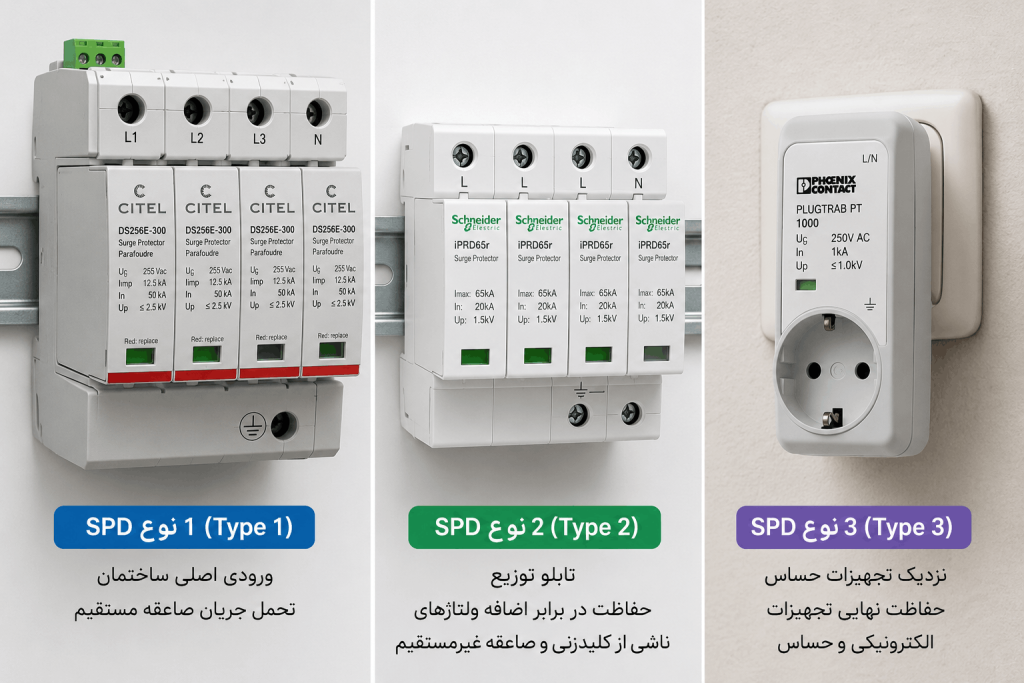

🔌 انواع SPD و سطح حفاظت ولتاژی (Up)
طبق استاندارد IEC 61643-11، SPDها به سه نوع اصلی تقسیم میشوند.
علاوه بر نوع نصب، مهمترین پارامتر عملکردی آنها سطح حفاظت ولتاژی (Up) است.
🔹 SPD نوع 1
محل نصب: ورودی اصلی ساختمان
موج تست: 10/350 µs
کاربرد: حفاظت در برابر جریان مستقیم صاعقه
Up تقریبی: 2.5 تا 4 کیلوولت (kV)
🔹 SPD نوع 2
محل نصب: تابلوهای توزیع
موج تست: 8/20 µs
کاربرد: اضافه ولتاژهای کلیدزنی و صاعقه غیرمستقیم
Up تقریبی: 1.2 تا 2.5 کیلوولت (kV)
🔹 SPD نوع 3
محل نصب: نزدیک تجهیزات حساس
موج تست: 1.2/50 – 8/20 µs
کاربرد: حفاظت نهایی تجهیزات الکترونیکی
Up تقریبی: 0.8 تا 1.5 کیلوولت (kV)
⚡ نکته مهم
SPDها ولتاژ را حذف نمیکنند، بلکه آن را به یک سطح مشخص محدود میکنند که به آن
Up (سطح حفاظت ولتاژی) گفته میشود.
📊 جدول خلاصه SPD و سطح حفاظت ولتاژی
| نوع SPD | محل نصب | شکل موج | Up تقریبی |
|---|---|---|---|
| Type 1 | ورودی ساختمان | 10/350 µs | 2.5 تا 4 kV |
| Type 2 | تابلو توزیع | 8/20 µs | 1.2 تا 2.5 kV |
| Type 3 | نزدیک مصرفکننده | 1.2/50 – 8/20 µs | 0.8 تا 1.5 kV |
پارامترهای مهم در انتخاب SPD
هنگام انتخاب SPD باید به مشخصات زیر توجه کرد:
U<sub>c</sub> (ولتاژ نامی کار): حداکثر ولتاژی که دستگاه در آن بدون عملکردن پایدار میماند.
In (جریان نامی تخلیه): جریانی که SPD میتواند بارها و بدون آسیب تخلیه کند.
I<sub>imp</sub> (جریان ضربهای): توانایی تحمل جریان صاعقه در نوع 1.
Up (سطح حفاظت ولتاژ): بیشترین ولتاژ باقیمانده روی تجهیزات پس از عملکرد SPD (باید از سطح عایقی تجهیزات پایینتر باشد).
زمان پاسخ: سرعت عملکرد SPD که باید در حد نانوثانیه باشد.
⚡ چالش سریع برق صنعتی
قبل از اینکه ادامه بدی، این چند سوال رو از خودت بپرس:
- ❓ اگر SPD عمل نکند، چه تجهیزی اولین آسیب را میبیند؟
- ❓ تفاوت دقیق Type 1 و Type 2 در چیست؟
- ❓ چرا طول سیم ارت روی سطح حفاظت Up تاثیر دارد؟
- ❓ اگر ولتاژ از حد عایق بالاتر برود چه اتفاقی میافتد؟
🎓 مزیتهای دوره مبانی برق صنعتی
- ✔ آموزش از صفر تا ورود به بازار کار
- ✔ آموزش کاملاً ساده و پروژهمحور
- ✔ مناسب تکنسینها و دانشجویان برق
- ✔ یادگیری مفاهیم واقعی تابلو برق و حفاظت
- ✔ درک کامل تجهیزات حفاظتی مثل SPD و فیوز
اگر این سوالات برات چالش بود، این دوره دقیقاً برای تو طراحی شده
محل نصب SPD
نصب SPD در مکانهای زیر ضروری است:
ورودی اصلی برق (کنار کنتور یا تابلو اصلی)
تابلوهای برق صنعتی و اداری
مراکز حیاتی: بیمارستانها، دیتاسنترها، ایستگاههای مخابراتی
اماکن عمومی: موزهها، ورزشگاهها، کتابخانهها
دلایل خرابی SPD
نصب غیر اصولی (طول سیم زیاد، نداشتن ارت استاندارد)
انتخاب مدل نامتناسب با ولتاژ و نوع شبکه
مواجهه مکرر با اضافه ولتاژهای شدید بدون هماهنگی انرژی
عدم هماهنگی بین SPD نوع 1، 2 و 3
استانداردهای مرتبط
IEC 61643-11: تست و الزامات SPD در سیستمهای AC
IEC 62305: حفاظت از صاعقه
IEEE C62.41: مشخصات امواج گذرا و تست SPD
NFPA 70 (NEC): الزامات نصب SPD در آمریکا
✅ با رعایت این موارد و نصب SPD استاندارد، تجهیزات شما در برابر اضافه ولتاژها و صاعقه ایمن خواهند ماند.
