آداپتور دوربین مداربسته چیست؟ راهنمای کامل انتخاب، خرید و نصب منبع تغذیه CCTV
اگر دوربین مداربسته بهدرستی تصویر ارسال نمیکند، مدام ریست میشود، در شب نویز دارد یا تصویر آن قطع و وصل میشود، در بسیاری از مواقع مشکل از آداپتور یا منبع تغذیه است. انتخاب یک منبع تغذیه مناسب، نقش بسیار مهمی در افزایش طول عمر دوربین، کیفیت تصاویر و عملکرد پایدار سیستم نظارتی دارد.
در این مقاله به زبان ساده و کاملاً کاربردی یاد میگیرید آداپتور دوربین مداربسته چیست، چه وظیفهای دارد، چه آمپری برای هر دوربین مناسب است، تفاوت آداپتور تکی و منبع تغذیه صنعتی چیست و هنگام خرید باید به چه نکاتی توجه کنید.
- اگر قصد اجرای پروژه دارید، آموزش نصب دوربین مداربسته در مشهد و کتاب دوربین مداربسته را مطالعه کنید.
- اگر هنوز نمیدانید چه دوربینی مناسب پروژه شماست، راهنمای انواع دوربین مداربسته به شما کمک میکند بهترین انتخاب را داشته باشید.
- در صورتی که قصد خرید تجهیزات اصلی را دارید، با مرکز پخش دوربین مداربسته داهوا آشنا شوید و محصولات اورجینال را همراه با مشاوره تخصصی تهیه کنید.
بهطور معمول برای راهاندازی یک سیستم نظارتی، تجهیزاتی مانند دستگاه DVR یا NVR، هارد دیسک، کابل، اتصالات، سوئیچ شبکه، مانیتور و آداپتور (منبع تغذیه) مورد نیاز است. در میان این تجهیزات، منبع تغذیه یکی از مهمترین بخشهایی است که کیفیت و پایداری کل سیستم به آن وابسته است؛ زیرا کوچکترین انتخاب اشتباه در ولتاژ یا آمپراژ میتواند باعث ایجاد نویز، افت کیفیت تصویر، خاموش شدن دوربین یا حتی آسیب به تجهیزات شود.
در ادامه این راهنمای جامع، با انواع آداپتورهای دوربین مداربسته، نحوه محاسبه آمپر مورد نیاز، تفاوت منبع تغذیه مرکزی و آداپتور مجزا، روش انتخاب بهترین منبع تغذیه برای پروژههای کوچک و بزرگ و نکات مهم خرید آشنا خواهید شد.
آداپتور چیست؟
میدونید که هر وسیله الکترونیکی برای روشن شدن و رسیدن به اهدافش نیاز به یک منبع انرژی داره. دوربین های مداربسته هم برای روشن شدن و ارسال تصاویر نیاز به یک منبع تغذیه به نام آداپتور دارند. وظیفه اصلی اداپتور یا منبع تغذیه دوربین مداربسته تغییر ولتاژ برق شهر از 220 ولت به ولتاژ مناسب برای دوربین های مداربسته (معمولا 12 ولت) است.
نتیجه استفاده از یک منبع تغذیه یا آداپتور ضعیف برای دوربین مداربسته پرش تصویر دوربین مدار بسته، قطع و وصل شدن ، گرم شدن بیش از اندازه ترانس و … میباشد.
پس اگر دنبال خرید آداپتورهستید یا قراره از نصاب دوربین مداربسته کمک بگیرید، حتما با توجه به نوع دوربین مداربسته، آداپتور رو انتخاب کنید تا دچار مشکل نشین.
نوع آداپتور برای دوربین مداربسته
دوربین مداربسته های موجود معمول در بازار اکثراً ۱۲ ولت هستند با آمپرهای 1-2-3-4-5-10-15-20
دوربین های ثابت معمولا با ولتاژ ۱۲ کار می کنند و با توجه به اینکه توان مصرفی در ماکزیمم حالت بین ۵ تا ۱۰ وات است، میزان آمپر آنها بین ۰٫۵ تا ۱ آمپر خواهد بود.
دوربین های گردان نیز معمولا با ولتاژ ۲۴ کار می کنند و جریان مورد نیاز آنها نیز بیشتر از ۲ آمپر نخواهد بود.
از رایج ترین مشکلات سیستم های امنیتی و دوربین مداربسته نقص و خرابی منبع تغذیه یا آداپتور است و نصاب دوربین مداربسته باید توجه ویژه ای در انتخاب آداپتور داشته باشد.
متاسفانه به دلیل نامرغوب بودن بعضی از آداپتورهای دوربین مدار بسته در بازار، منبع تغذیه در سیستم امنیتی با آسیب جدی روبرو میشود. دلیل این امر معمولا، انتخاب منبع بدون توجه به کیفیت آنها و یا آمپراژ پایین تر از استاندارد است.
آداپتور مورد استفاده دوربین مداربسته چند ولت باشد؟
گفتیم که خرید آداپتور دوربین مداربسته باید باتوجه به نیاز و نوع دوربین صورت بگیره تا باعث ایجاد نویز، قطعی و افت کیفیت تصاویر نشه. با توجه به اینکه دوربین های مداربسته از چند دهم میلی آمپر تا نهایت 2 آمپر جریان مورد نیازشان می باشد، به طور معمول از آداپتورهای 12 ولت 2 آمپر برای دوربین های مداربسته استفاده می شود.
البته برای دوربین های اسپیددام و دید در شب از آداپتورهای 12 ولت 5 آمپر استفاده میکنند. برای آگاهی دقیق میزان آمپر هر دوربین میتونید به کاتالوگ محصول مراجعه کنید. بنابراین بهتره برای هر دوربین مداربسته یک منبع تغذیه 12 ولت 2 آمپر جهت تضمین عدم اختلال قطع و وصل شدن جریان، استفاده کرد.
عوامل تاثیرگذار در انتخاب آداپتور دوربین مداربسته
دو عامل اصلی برای انتخاب منبع تغذیه دوربین های مداربسته وجود دارد:
ولتاژ : ولتاژ ورودی آداپتور در ایران 220 ولت و خروجی آن معمولا 12 ولت میباشد.
جریان: جریان خروجی منبع با توجه به تعداد و نوع دوربین هایی که باید تغذیه شوند، انتخاب می شود.
برای خرید آداپتور تنها دانستن ولتاژ آن کافی نیست. عامل دیگر برای انتخاب آداپتور مقدار جریان است. مقدار جریان عبوری از آداپتور به میزان بار وصل شده به آن بستگی دارد.
هر چقدر مصرف کننده بزرگتری به آداپتور وصل شود، جریان عبوری از آن نیز بیشتر می شود. در صورتی که بخواهید چند دوربین مداربسته را بطور همزمان تغذیه کنید، به جای آداپتور باید از منبع تغذیه صنعتی استفاده کنید.
نکاتی درباره آداپتور دوربین
– انواع دوربین AHD کاتالوگ جریان مصرفی صحیحی ندارند برای همین بهتر است برای این دوربین ها از منبع تغذیه با خروجی 12 ولت و جریان مصرفی 2 آمپر استفاده شود تا توان مصرفی دوربین به خوبی تامین گردد.
– برای استفاده از منبع تغذیه مرکزی باید بسته به طول کابل برق دوربین مداربسته، درصدی هم برای افت ولتاژ درنظر بگیرید. در مسافت های طولانی پس از محاسبه افت ولتاژ منبع تغذیه را به خوبی رگوله کنید. برای جلوگیری از افت ولتاژ، بهتر است از یک منبع تغذیه مرکزی 10 آمپری، بیشتر از 8 یا 9 آمپر جریان مصرفی نکشید.
فروش ویژه آداپتور 12 ولت 2 آمپر لکسوس و آداپتور 12 ولت 5 آمپر لکسوس
– قیمت آداپتور دوربین مداربسته رابطه ی مستقیم با میزان آمپر خروجی دوربین دارد یعنی هرچه میزان جریان خروجی اداپتور بیشتر باشد، قیمت آن نیز بیشتر است.
مثالی برای انتخاب یک آداپتور مناسب

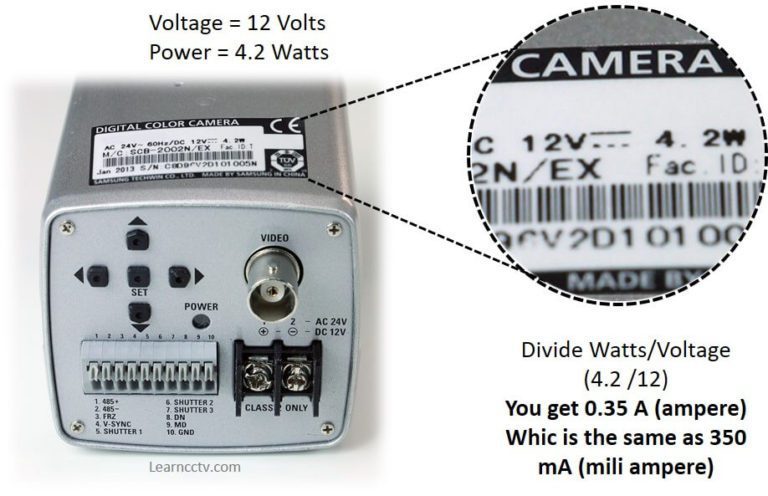

با توجه به عکس زیر ابتدا مقدار جریان دوربین مداربسته را محاسبه میکنیم( تقسیم توان بر ولتاژ)
فرض کنید ما ۱۶ دوربین داریم که در یک DVR نصب می شوند. با فرض اینکه منبع تغذیه دوربین مداربسته فقط برای دوربین ها استفاده می شود محاسبات زیر برای انتخاب آداپتور مناسب کمک کننده است:
بنابراین باید اداپتوری با 7 آمپر جریان تهیه کنید.
CCTV adapter برای پروژه های اجرایی
هنگام خرید آداپتور برای دوربین مدار بسته باید به این نکته توجه کرد که آداپتور دارای فیلتر نویزگیر باشد و برق خروجی را رگوله کند.
موقع نصب سیستم مداربسته، برای انتخاب منبع تغذیه شما دو راه حل متفاوت دارید:
استفاده از منبع تغذیه مشترک برای تمامی دوربین ها
استفاده از منبع تغذیه مجزا برای هر دوربین
حالا این سوال پیش میاد که منبع تغذیه مرکزی بهتره یا آداپتور مجزا؟
موقع نصب دوربین مداربسته با این چالش روبرو میشید که از یک منبع تغذیه مرکزی برای همه دوربین ها استفاده کنید یا آداپتور مجزا برای هر دوربین؟ در ادامه ما کمک میکنیم تا راحتتر این مسئله حل بشه.
انواع آداپتور دوربین مداربسته
در کل اداپتور دوربین مداربسته به دو گروه اداپتورهای تکی و اداپتور صنعتی تقسیم بندی می شوند.
برای دوربین های مداربسته تحت شبکه یا آی پی، POE جایگزینی برای منبع تغذیه است. به اینصورت که به کمک آن میتوان دوربینها را از طریق کابل اترنت تغدیه کرد و در عین حال از طریق همان کابل آنها را به شبکه متصل نمود. با POE در حالی که یک اتصال دائم و پایدار میان دوربین و شبکه وجود دارد؛ بدون نیاز به کابل کشی اضافه برای برق مورد نیاز دوربین، از همان کابل شبکه استفاده می شود.
توضیحات این مقاله بیشتر مربوط به بسترسازی دوربین های آنالوگ است.
در دوربین های تحت شبکه (IP) می توان برای تامین برق مصرفی دوربین ها از طریق سوئیچ POE و یا دستگاه NVR ای که دارای پورت های POE هستند، استفاده نمود.
🖥️ نمیدانید چه هاردی برای دوربین مداربسته بخرید؟
یکی از رایجترین اشتباهات هنگام نصب سیستمهای نظارتی، انتخاب اشتباه ظرفیت هارد است. اگر ظرفیت هارد کمتر از نیاز باشد، تصاویر مهم خیلی زود پاک میشوند و اگر بیش از حد بزرگ انتخاب شود، هزینه اضافی پرداخت خواهید کرد.
در محاسبهگر آنلاین ظرفیت هارد دوربین مداربسته فقط با وارد کردن تعداد دوربینها، رزولوشن، مدت زمان نگهداری تصاویر و نوع فشردهسازی، میتوانید در چند ثانیه ظرفیت دقیق هارد موردنیاز خود را محاسبه کنید.
✅ مناسب برای دستگاههای DVR و NVR
✅ پشتیبانی از دوربینهای 2، 4، 5، 8 و 12 مگاپیکسلی
✅ محاسبه بر اساس H.264، H.265 و H.265+
✅ مناسب پروژههای خانگی، اداری، فروشگاهی و صنعتی
منبع تغذیه مرکزی بهتر است یا اداپتور مجزا
البته هرکدام از این منابع تغذیه معایبی هم دارند که باید با نیازسنجی پروژه دوربین مداربسته یکی ازآنها را انتخاب کنید.
معایب منبع تغذیه مرکزی:
افزایش هزینه کابل کشی تا ۲۰ درصد چون شما نیاز دارید در کنار هر متر از کابل کواکسیال ، به همان میزان کابل برق عبور دهید که این امر باعث افزایش هزینه کابل کشی میشود.
در صورت بروز مشکل برای آداپتور (منبع تغذیه) تمامی دوربین ها از کار می افتد.
در صورت استفاده از سیم های غیر استاندارد در سیم کشی سیستم های دوربین مداربسته و دزدگیر (مثلا سیم آلومینیومی به جای سیم برق مسی) در مسیرهای طولانی، افت ولتاژ زیادی اتفاق می افتد.
معایب منبع تغذیه مجزا:
آداپتور (منبع تغذیه ) تک آمپر معمولا عمر بسیار کوتاه تری نسبت به آداپتور های صنعتی دارند.
در صورت استفاده از کابل های بی کیفیت و نا مرغوب برقی، احتمال ایجاد اختلال در آینده مثل داغ شدن و اتش سوزی زیاد است.
باید هر آداپتور را در یک باکس پلاستیکی نصب کنید که معمولا نصب کردن چندین باکس در کنار هر دوربین مدار بسته کار شکیلی نیست.
پیشنهاد مهراصنعت برای انتخاب آداپتور مناسب: در سیستم های مدار بسته کوچک با کابل کشی کم از منبع تغذیه صنعتی و در کابل کشی های بزرگ از منبع تغذیه مجزا استفاده کنید.
در صورت نصب دوربین مداربسته گردان یا اسپیددام حتما باید از منبع مجزا برای این نوع دوربین ها استفاده کنید، چون معمولا دوربین های گردان آداپتور مختص خود را دارند و با ولتاژ ۲۴ ولت کار می کنند.
با توجه به کاهش راندمان آداپتور در طول زمان، بهتر است ۳۰ درصد بالاتر از آمپر محاسباتی در سیستم های مداربسته استفاده کرد تا سیستم در ریسک پایین تری قرار بگیرد و طول عمرش افزایش یابد.
آداپتورهای سوئیچینگ در انواع 5 ، 10 ، 15 ، 20 و 30 آمپر موجود می باشد و می توان به صورت مجتمع برای چند دوربین استفاده کرد. همچنین در برخی از مدل های آداپتور سوئیچینگ ، فن جهت خنک نمودن مدار آداپتور و نوسان گیر جهت گرفتن نویزهای برق موجود است.
جهت تامین برق سیستم با 4 دوربین مدار بسته دید در شب بهتره از یک منبع تغذیه 12 ولت 8 آمپر استفاده کرد.
برای یک سیستم دوربین مداربسته با 8 دوربین مدار بسته دید درشب بهتره از یک منبع تغذیه 12 ولت 15 آمپر یا دو آداپتور 12 ولت 8 آمپر استفاده کرد.
عواملی مثل چیپ تصویر، دید در شب، نوع دوربین و متراژ کابل کشی در میزان مصرف برق دوربین مداربسته تاثیرگذارند.
نوع چیپ موجود در دوربین ارتباط مستقیم با مصرف برق آن دارد. مثلا چیپ های تصویر CCD ساختار پیچیده تری نسبت به CMOS دارند پس مصرف برق آنها بالاتر است.
دوربین مداربسته ای که برد دید در شب بیشتری دارد، مصرف برق آن بالاتر است.
مقادیر مصرف برق در دوربین های گردان با توجه به مدار مکانیکی آنها، نوع و سرعت موتور چیزی بین ۱۰ تا ۴۰ وات است.
هنگام کابل کشی سیستم دوربین مداربسته، اگر سطح مقطع کابل کم باشد منجر به افت ولتاژ در طول سیم می شود و ولتاژ کافی به دوربین ها و تجهیزات نمی رسد.
