منحنی قطع کلید مینیاتوری چیست؟ بررسی منحنی B، C و D و انتخاب صحیح کلید
منحنی قطع کلید مینیاتوری یا MCB Trip Curve مشخص می‌کند که یک کلید مینیاتوری در برابر افزایش جریان، اضافه‌بار و جریان‌های بسیار زیاد با چه سرعتی عمل کند. به همین دلیل هنگام انتخاب کلید مینیاتوری فقط توجه به آمپراژ کلید کافی نیست؛ تیپ یا منحنی قطع کلید نیز باید متناسب با نوع بار، جریان راه‌اندازی و شرایط مدار انتخاب شود.
سه منحنی متداول در کلیدهای مینیاتوری شامل B، C و D هستند. تفاوت اصلی این منحنی‌ها در محدوده عملکرد سریع یا مغناطیسی کلید است.
منحنی قطع کلید مینیاتوری چه چیزی را نشان می‌دهد؟
برای درک منحنی تریپ کلید مینیاتوری باید بدانیم که عملکرد MCB فقط به یک جریان مشخص محدود نمی‌شود. کلید در برابر افزایش جریان، رفتار زمانی متفاوتی دارد. هرچه جریان عبوری نسبت به جریان نامی بیشتر شود، احتمال عملکرد سریع‌تر کلید نیز افزایش پیدا می‌کند.

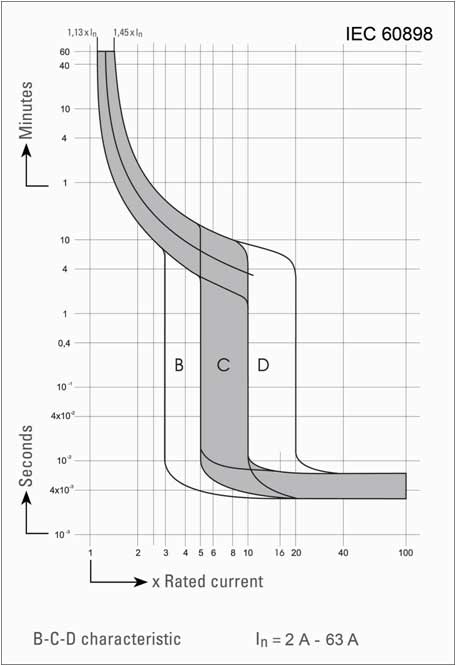

در نمودار مشخصه قطع، معمولاً محور افقی نسبت جریان عبوری به جریان نامی کلید (IN) و محور عمودی زمان عملکرد کلید را نشان می‌دهد. بنابراین منحنی B، C و D در واقع محدوده عملکرد کلید را نسبت به جریان نامی آن مشخص می‌کنند.
کلید مینیاتوری چگونه قطع می‌کند؟ عملکرد حرارتی و مغناطیسی
کلیدهای مینیاتوری معمولاً برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه دارای دو سازوکار اصلی هستند.
حفاظت حرارتی
در اضافه‌بارهایی که جریان بیش از مقدار مجاز است، ولی الزاماً به اندازه جریان اتصال کوتاه بزرگ نیست، بخش حرارتی با تأخیر زمانی عمل می‌کند.
حفاظت مغناطیسی
در جریان‌های بسیار زیاد مانند اتصال کوتاه، بخش مغناطیسی کلید برای قطع سریع مدار وارد عمل می‌شود.
منحنی تریپ
منحنی B، C یا D مشخص می‌کند که عملکرد سریع مغناطیسی کلید در چه محدوده‌ای از جریان اتفاق بیفتد.
منحنی B، C و D کلید مینیاتوری چیست؟
طبق محدوده‌های استاندارد IEC 60898-1، محدوده عملکرد لحظه‌ای یا Instantaneous Tripping برای تیپ‌های B، C و D متفاوت است.
منحنی B برای مدارهایی مناسب‌تر است که جریان راه‌اندازی یا Inrush Current بالایی ندارند.
منحنی C نسبت به B تحمل بیشتری در برابر جریان راه‌اندازی دارد و در بسیاری از مدارهای عمومی و تجاری استفاده می‌شود.
منحنی D برای بارهایی در نظر گرفته می‌شود که هنگام راه‌اندازی جریان هجومی بسیار بیشتری ایجاد می‌کنند.
جدول مقایسه منحنی B، C و D کلید مینیاتوری
| منحنی | محدوده عملکرد سریع | تحمل جریان راه‌اندازی | کاربرد کلی |
|---|---|---|---|
| B | 3 تا 5 برابر IN | کم | بارهای با جریان هجومی پایین |
| C | 5 تا 10 برابر IN | متوسط | مدارهای عمومی و بارهای با Inrush متوسط |
| D | 10 تا 20 برابر IN | زیاد | بارهای دارای جریان راه‌اندازی بالا |
رابطه مهم بین جریان مصرف، کلید و کابل
یکی از مهم‌ترین نکات در انتخاب کلید مینیاتوری، انتخاب هم‌زمان کلید و کابل است. نمی‌توان صرفاً بر اساس جریان مصرفی، یک کلید با آمپراژ دلخواه انتخاب کرد.
رابطه اصلی انتخاب حفاظت مدار
جریان طراحی
جریانی که مدار یا بار برای آن طراحی شده است.
جریان نامی کلید
جریان نامی وسیله حفاظتی، مانند کلید مینیاتوری.
جریان مجاز کابل
جریان قابل تحمل کابل با توجه به شرایط نصب، نوع هادی، عایق، دما و روش نصب.
مثال انتخاب کلید و کابل: بار ۵ آمپر، کلید ۱۰ آمپر و کابل ۱۶ آمپر
IB = 5A
IN = 10A
IZ = 16A
بنابراین در این مثال، رابطه اصلی انتخاب کلید و کابل برقرار است:
البته این رابطه به‌تنهایی برای طراحی کامل یک مدار کافی نیست و باید شرایط نصب، افت ولتاژ، جریان اتصال کوتاه، نوع بار، قدرت قطع کلید و سایر الزامات طراحی نیز بررسی شوند.
شرط I₂ ≤ 1.45 IZ چیست؟
در کنار رابطه IB ≤ IN ≤ IZ یک شرط مهم دیگر نیز برای هماهنگی حفاظت اضافه‌بار با کابل مطرح می‌شود:
I₂ جریان قراردادی عملکرد وسیله حفاظتی در زمان مشخص است.
مفهوم این شرط آن است که وسیله حفاظتی باید طوری انتخاب شود که جریان عملکرد قراردادی آن از محدوده‌ای که می‌تواند باعث آسیب حرارتی نامطلوب به هادی شود، فراتر نرود.
B/C/D → مشخصه عملکرد سریع یا مغناطیسی کلید
IB / IN / IZ / I₂ → هماهنگی جریان بار، حفاظت و ظرفیت کابل
آیا انتخاب منحنی B، C یا D برای حفاظت در برابر اتصال کوتاه کافی است؟
خیر. انتخاب منحنی قطع فقط یکی از پارامترهای طراحی مدار است. برای حفاظت صحیح در برابر اتصال کوتاه باید جریان اتصال کوتاه مورد انتظار در محل نصب نیز بررسی شود.
یکی از معیارهای مهم، تطابق قدرت قطع کلید با جریان اتصال کوتاه احتمالی در نقطه نصب است. بنابراین مثلاً انتخاب یک کلید C16 فقط به دلیل اینکه «تیپ C» است، به معنی کامل بودن انتخاب آن نیست.
سه موضوع را از هم جدا کنید
منحنی قطع، جریان نامی و قدرت قطع کلید سه مشخصه متفاوت هستند و هر سه در انتخاب صحیح تجهیز اهمیت دارند.
اشتباهات رایج در انتخاب کلید مینیاتوری
۱. تصور اینکه کلید C از B بهتر است
حرف C به معنی کیفیت بیشتر نیست. تفاوت B و C در محدوده عملکرد مغناطیسی و تحمل جریان‌های هجومی است.
۲. انتخاب کلید فقط بر اساس آمپراژ
اینکه بار ۱۰ آمپر است، به‌تنهایی برای انتخاب کلید ۱۰ آمپر کافی نیست. کابل، روش نصب، دمای محیط، افت ولتاژ و جریان اتصال کوتاه نیز باید بررسی شوند.
۳. استفاده از D برای جلوگیری از قطع‌های ناخواسته
منحنی D برای تحمل جریان هجومی بیشتر طراحی شده است، اما نباید صرفاً برای جلوگیری از تریپ کلید انتخاب شود. باید بررسی شود که شرایط مدار و جریان اتصال کوتاه با این انتخاب سازگار باشد.
۴. افزایش آمپراژ کلید بدون بررسی کابل
اگر کلید از ظرفیت حرارتی کابل بزرگ‌تر انتخاب شود، ممکن است کابل در شرایط اضافه‌بار حفاظت مناسبی نداشته باشد. رابطه IB ≤ IN ≤ IZ یکی از اصول مهم هماهنگی کلید و کابل است.
چگونه منحنی مناسب کلید مینیاتوری را انتخاب کنیم؟
برای انتخاب تیپ مناسب کلید مینیاتوری بهتر است این مراحل به ترتیب بررسی شوند:
خلاصه انتخاب منحنی B، C و D
| اگر بار… | گزینه‌ای که باید بررسی شود | دلیل |
|---|---|---|
| جریان راه‌اندازی کمی دارد | B | عملکرد سریع‌تر در جریان‌های بالاتر نسبت به In |
| جریان راه‌اندازی متوسط دارد | C | تحمل جریان هجومی بیشتر از B |
| جریان راه‌اندازی زیادی دارد | D | تحمل جریان هجومی بسیار بیشتر |
سوالات متداول درباره منحنی قطع کلید مینیاتوری
محدوده عملکرد سریع منحنی B حدود ۳ تا ۵ برابر جریان نامی و منحنی C حدود ۵ تا ۱۰ برابر جریان نامی است. بنابراین C تحمل بیشتری در برابر جریان‌های هجومی دارد.
منحنی D برای بارهایی که هنگام راه‌اندازی جریان هجومی زیادی ایجاد می‌کنند مناسب‌تر است؛ اما انتخاب آن باید با بررسی شرایط واقعی مدار و جریان اتصال کوتاه انجام شود.
عبارت «قوی‌تر» دقیق نیست. C در برابر جریان هجومی بالاتری قبل از عملکرد سریع تحمل دارد، اما این به معنی بهتر بودن آن برای همه مدارها نیست.
این رابطه بیان می‌کند که جریان طراحی مدار باید از جریان نامی وسیله حفاظتی بیشتر نباشد و جریان نامی وسیله حفاظتی نیز نباید از جریان مجاز کابل بیشتر شود.
IZ جریان مجاز قابل تحمل هادی یا کابل در شرایط نصب مشخص است. این مقدار به عواملی مانند سطح مقطع، جنس هادی، نوع عایق، روش نصب، دمای محیط و شرایط گروه‌بندی بستگی دارد.
خیر. جریان طراحی، ظرفیت کابل، منحنی قطع، افت ولتاژ، جریان اتصال کوتاه، قدرت قطع و شرایط نصب باید در انتخاب نهایی بررسی شوند.
خیر. منحنی B، C یا D مشخصه عملکرد کلید در برابر افزایش جریان است، در حالی که قدرت قطع مشخص می‌کند کلید تا چه سطحی از جریان خطا را می‌تواند به‌طور ایمن قطع کند.
جمع‌بندی منحنی قطع کلید مینیاتوری
منحنی قطع کلید مینیاتوری یکی از پارامترهای مهم در طراحی و انتخاب تجهیزات حفاظتی مدارهای الکتریکی است. منحنی‌های B، C و D تفاوت اصلی خود را در محدوده عملکرد سریع مغناطیسی نشان می‌دهند.
به‌صورت خلاصه، منحنی B در محدوده ۳ تا ۵ برابر IN، منحنی C در محدوده ۵ تا ۱۰ برابر IN و منحنی D در محدوده ۱۰ تا ۲۰ برابر IN قرار می‌گیرد. بنابراین انتخاب بین این سه تیپ باید بر اساس نوع بار و جریان راه‌اندازی انجام شود، نه صرفاً بر اساس تصور «قوی‌تر بودن» یک تیپ.
از طرف دیگر، انتخاب صحیح کلید بدون توجه به کابل کامل نیست. رابطه مهم IB ≤ IN ≤ IZ باید در کنار سایر الزامات طراحی بررسی شود.
نوع بار، کابل، شرایط نصب، جریان راه‌اندازی و شرایط اتصال کوتاه همگی باید در طراحی مدار در نظر گرفته شوند.
