تاریخچه نام یوفر (Ufer Ground) از کجا آمده است؟
واژه Ufer در اصطلاح Ufer Ground از نام هربرت جی. یوفر (Herbert G. Ufer) گرفته شده است؛ مهندسی که در توسعه و استفاده از سیستمهای الکترود زمینِ درون بتن نقش مهمی داشت.
داستان Ufer Ground به پروژههای نظامی ایالات متحده در دوران جنگ جهانی دوم بازمیگردد. در آن دوره برای تأسیسات نظامی، از جمله انبارهای مهمات، نیاز به یک سیستم اتصال زمین قابلاعتماد وجود داشت؛ بهخصوص در مکانهایی که امکان استفاده مؤثر از الکترودهای میلهای یا روشهای متداول اتصال زمین وجود نداشت.
Herbert G. Ufer در بررسیهای انجامشده روی این نوع سیستمها، عملکرد الکترودهایی را که در داخل بتن قرار داشتند مورد مطالعه قرار داد. نتایج این تجربهها نشان داد که فونداسیون و آرماتورهای درون بتن، در صورت طراحی و اجرای صحیح، میتوانند نقش مهمی در ایجاد یک الکترود زمین مؤثر داشته باشند.
به همین دلیل اصطلاح Ufer Ground بهتدریج برای اشاره به این نوع سیستم زمین رایج شد. امروزه مفهوم آن در استانداردهای مختلف با عناوینی مانند Concrete-Encased Electrode شناخته میشود و در طراحی سیستمهای اتصال زمین ساختمانها کاربرد دارد.
نکته مهم: «Ufer» نام یک روش مستقل از همه الزامات طراحی نیست؛ بلکه اصطلاحی تاریخی است که امروزه عمدتاً برای الکترود زمین درون بتن یا Concrete-Encased Electrode به کار میرود. عملکرد واقعی سیستم به نحوه طراحی، اجرای فونداسیون، آرماتوربندی، پیوستگی الکتریکی و اتصال صحیح الکترود به سیستم زمین بستگی دارد.
الکترود یوفر (Ufer Ground) چیست؟ بررسی استفاده از آرماتور فونداسیون بهعنوان الکترود زمین و همبندی
راهنمای تخصصی الکترود فونداسیون، ارت و همبندی ساختمانهای بتنی بر اساس مفاهیم و الزامات مطرحشده در استانداردهای معتبر.
الکترود یوفر؛ وقتی فونداسیون ساختمان بخشی از سیستم زمین میشود
یکی از موضوعات مهم در طراحی ارت و همبندی ساختمان، استفاده صحیح از ظرفیت فونداسیون و آرماتورهای بتن مسلح برای ایجاد یک سیستم زمین مؤثر و یکپارچه است.
در بسیاری از پروژههای ساختمانی این سؤال مطرح میشود: آیا میتوان از میلگردهای موجود در فونداسیون بهعنوان الکترود زمین استفاده کرد؟
پاسخ از نظر فنی میتواند مثبت باشد؛ اما صرفاً به دلیل قرار گرفتن میلگرد در فونداسیون، نمیتوان آن را بهطور خودکار یک الکترود زمین در نظر گرفت. شرایطی مانند پیوستگی الکتریکی، نحوه اتصال، تماس بتن با زمین، شرایط فونداسیون و الزامات طراحی باید بررسی شوند.
برای آشنایی بیشتر با اصول سیستم زمین میتوانید صفحه تخصصی ارت و همبندی مهراص را نیز مطالعه کنید.
نکته مهم درباره «میلگرد پایین» و «میلگرد بالا»
گاهی در فضای اجرایی گفته میشود: «سبد پایین میلگرد = ارت و سبد بالا = همبندی» .
این جمله را نباید یک قانون مطلق استانداردی دانست. محل قرارگیری میلگرد بهتنهایی تعیین نمیکند که یک بخش از آرماتور حتماً الکترود زمین یا هادی همبندی باشد.
اگر آرماتور فونداسیون مطابق طراحی و الزامات مربوط، دارای شرایط مناسب برای استفاده بهعنوان الکترود فونداسیون باشد، میتواند در سیستم اتصال زمین مورد استفاده قرار گیرد.
از طرف دیگر، آرماتورهای سازهای نیز میتوانند در طراحی همپتانسیلسازی و همبندی نقش داشته باشند؛ اما این موضوع نیازمند اتصال الکتریکی مطمئن و طراحی صحیح است.

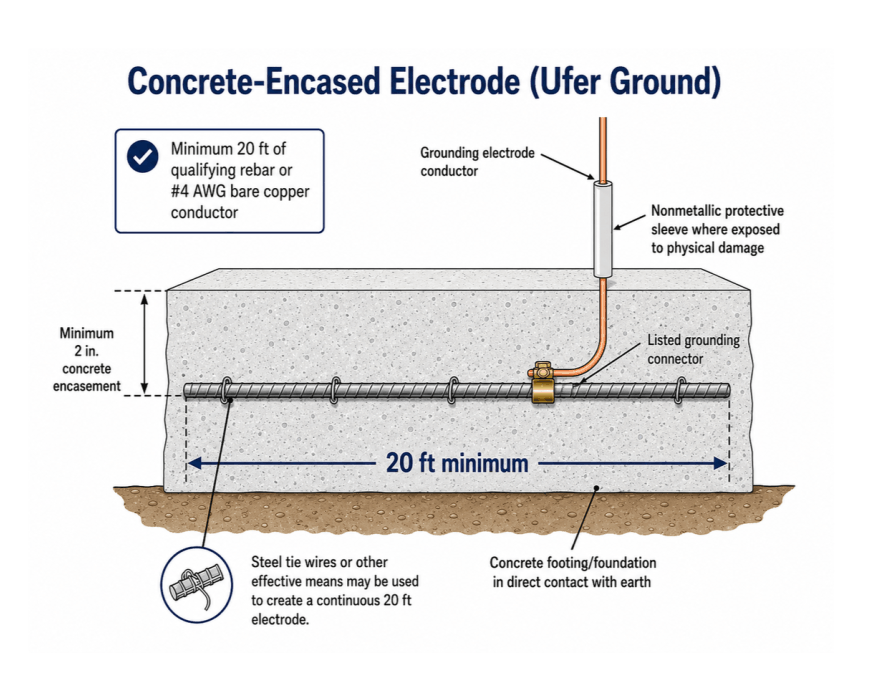

الکترود یوفر (Ufer Ground) چیست؟
اصطلاح Ufer Ground در ادبیات فنی به الکترود زمین درون بتن یا Concrete-Encased Electrode اشاره دارد.
در این روش، عضو رسانا درون بتن فونداسیون یا پی قرار گرفته و در صورت وجود شرایط لازم، بتن و فونداسیون نقش مهمی در عملکرد الکترود زمین دارند.
در استاندارد NFPA 70 / NEC 250.52(A)(3) الزامات مربوط به Concrete-Encased Electrode بیان شده است.
بنابراین «یوفر» را نباید صرفاً معادل هر میلگرد داخل بتن دانست؛ بلکه باید شرایط فنی الکترود بررسی شود.
دیدگاه IEC درباره الکترود فونداسیون و آرماتور بتن
استاندارد IEC 60364-5-54 در ارتباط با سیستمهای اتصال زمین و هادیهای حفاظتی، موضوع الکترودهای زمین و الکترودهای فونداسیون را مورد توجه قرار میدهد.
در طراحی الکترود فونداسیون، استفاده از آرماتورهای فلزی بتن مسلح میتواند در شرایط تعریفشده مورد توجه قرار گیرد. نکته مهم این است که اتصال مکانیکی یا بستن ساده میلگردها با سیم آرماتوربندی نباید بدون بررسی، معادل یک اتصال الکتریکی حفاظتی مطمئن فرض شود.
ارت فونداسیون و حفاظت در برابر صاعقه
موضوع الکترود فونداسیون فقط به سیستم ارت برق ساختمان محدود نمیشود. در پروژههایی که سیستم حفاظت در برابر صاعقه طراحی شده است، ارتباط میان الکترود فونداسیون، شبکه همبندی و سیستم LPS اهمیت ویژهای دارد.
استاندارد IEC 62305-3 الزامات مربوط به سیستم حفاظت در برابر صاعقه و موضوعات مرتبط با سازههای بتنی و پیوستگی اجزای رسانا را مورد توجه قرار میدهد.
تفاوت «الکترود زمین» و «همبندی» چیست؟
الکترود زمین
وظیفه اصلی الکترود زمین ایجاد ارتباط رسانا میان سیستم اتصال زمین و جرم زمین است.
همبندی حفاظتی
هدف همبندی، کاهش اختلاف پتانسیل میان قسمتهای فلزی و ایجاد یک شبکه همپتانسیل برای افزایش ایمنی است.
بنابراین ارت و همبندی دو مفهوم یکسان نیستند؛ اما در یک سیستم حفاظتی مناسب، ارتباط بسیار نزدیکی با یکدیگر دارند.
برای مطالعه تفاوتها و ارتباط این دو مفهوم، مقاله سیستم ارت و همبندی ساختمان را ببینید.
چرا فونداسیون میتواند برای سیستم زمین مناسب باشد؟
- سطح تماس قابل توجه فونداسیون با محیط اطراف
- امکان استفاده از ظرفیت سازهای موجود در ساختمان
- کاهش نیاز به اجرای برخی الکترودهای اضافی در پروژههای جدید
- امکان ایجاد ارتباط با شبکه همبندی ساختمان
- امکان هماهنگی با سیستم حفاظت در برابر صاعقه در صورت طراحی مناسب
با این حال، کیفیت خاک، نوع فونداسیون، وجود لایه عایق، تماس فونداسیون با زمین، پیوستگی آرماتورها و کیفیت اتصالات باید بررسی شود.
آیا سبد پایین آرماتور را برای ارت و سبد بالا را برای همبندی استفاده کنیم؟
در برخی پروژهها ممکن است طراح یا مجری برای تفکیک عملکردها، بخشی از شبکه آرماتور را بهعنوان مسیر اصلی الکترود فونداسیون و قسمتهایی از آرماتورها را برای همپتانسیلسازی در نظر بگیرد.
اما نمیتوان یک نسخه عمومی صادر کرد که: هر ساختمان = سبد پایین ارت و سبد بالا همبندی.
طراحی باید مشخص کند کدام بخش از آرماتور پیوستگی الکتریکی دارد، چگونه به سیستم زمین متصل میشود، چگونه به شینه اصلی زمین ارتباط پیدا میکند و در صورت وجود LPS، چگونه با سیستم حفاظت در برابر صاعقه یکپارچه خواهد شد.
نتیجه مهم: محل میلگرد بهتنهایی تعیینکننده عملکرد آن نیست؛ طراحی، پیوستگی الکتریکی، اتصال مطمئن و شرایط فونداسیون تعیینکننده هستند.
اتصال آرماتورها؛ بخش بسیار مهم اجرای سیستم
یکی از اشتباهات رایج این است که تصور شود چون آرماتورها در محل تقاطع با سیم آرماتوربندی به یکدیگر بسته شدهاند، بنابراین از نظر الکتریکی نیز یک شبکه کاملاً قابل اعتماد تشکیل شده است.
در طراحی حفاظتی، باید پیوستگی الکتریکی موردنیاز با روش اتصال مناسب تأمین شود و در صورت نیاز، پیوستگی مسیرها کنترل و مستندسازی شود.
مراحل پیشنهادی طراحی و اجرای الکترود فونداسیون
ارت فونداسیون، یوفر و همبندی؛ چه ارتباطی با هم دارند؟
| موضوع | کارکرد اصلی | ارتباط با آرماتور | نکته مهم |
|---|---|---|---|
| الکترود فونداسیون | ایجاد ارتباط الکتریکی با زمین | میتواند از آرماتور یا هادی مناسب داخل فونداسیون استفاده کند | نیازمند شرایط مناسب فونداسیون و پیوستگی الکتریکی است |
| Ufer Ground | Concrete-Encased Electrode | استفاده از عضو رسانا در بتن تحت شرایط تعریفشده | الزامات استاندارد باید بررسی شود |
| همبندی اصلی | ایجاد همپتانسیلی | آرماتور و سایر اجزای فلزی میتوانند در طراحی نقش داشته باشند | اتصال مطمئن و طراحی صحیح اهمیت دارد |
| حفاظت در برابر صاعقه | ایجاد مسیر مناسب برای جریان صاعقه | اجزای فلزی پیوسته میتوانند در طراحی LPS مورد توجه قرار گیرند | باید مطابق طراحی حفاظت در برابر صاعقه اجرا شود |
ارتباط موضوع با همبندی ساختمان در ایران
در پروژههای ساختمانی ایران، موضوع همبندی اصلی و همبندی قسمتهای فلزی ساختمان اهمیت ویژهای دارد.
مبحث ۱۳ مقررات ملی ساختمان نیز موضوع سیستم اتصال زمین، هادیهای حفاظتی و همبندی قسمتهای مختلف تأسیسات الکتریکی را مورد توجه قرار میدهد.
برای مطالعه بیشتر میتوانید مقاله سیستم ارت و همبندی ساختمان را مطالعه کنید.
مطالب مرتبط در سایت مهراص
طراحی و اجرای سیستم ارت و همبندی ساختمان
برای پروژههایی که نیاز به بررسی تخصصی سیستم زمین، همبندی، الکترود فونداسیون یا حفاظت در برابر صاعقه دارند، مشخصات پروژه باید بهصورت موردی بررسی شود.
خدمات ارت و همبندی تماس با مهراصآموزش برق و آمادگی آزمون؛ از یادگیری تا ورود به بازار کار
اگر به دنبال یادگیری اصول برق یا آمادگی برای آزمونهای استخدامی رشته برق هستید، محصولات آموزشی مهراص را ببینید.
آموزش مبانی برق
دوره جامع و عملی ۹ ساعته برای یادگیری مفاهیم پایه برق، مناسب ورود به بازار کار، صنعت و تقویت دانش عملی برق.
- آموزش مفاهیم پایه و کاربردی برق
- مناسب علاقهمندان و فعالان حوزه برق
- تمرکز بر مفاهیم موردنیاز بازار کار
- آموزش ویدیویی جامع و کاربردی
پکیج سوالات آزمون استخدامی برق
مجموعه سوالات آزمونهای استخدامی رشته برق همراه با پاسخنامه PDF برای تمرین، مرور و آمادگی بهتر برای آزمون.
- سوالات تخصصی رشته برق
- مناسب مرور و تستزنی
- پاسخنامه PDF
- مناسب داوطلبان آزمونهای استخدامی برق
استانداردها و مراجع فنی
- IEC 60364-5-54 — Low-voltage electrical installations – Earthing arrangements and protective conductors
- IEC 62305-3 — Protection against lightning
- NFPA 70 / NEC 250.52(A)(3) — Concrete-Encased Electrode
- مبحث ۱۳ مقررات ملی ساختمان — الزامات مرتبط با سیستم اتصال زمین و همبندی تأسیسات الکتریکی
استانداردهای فوق برای بیان اصول فنی استفاده شدهاند. در پروژه واقعی، نسخه استاندارد مورد پذیرش مرجع قانونی، مشخصات پروژه، نقشههای سازه و برق و الزامات دستگاه نظارت باید ملاک طراحی و اجرا قرار گیرد.
تذکر فنی و سلب مسئولیت
مطالب این صفحه با هدف آموزش و افزایش آگاهی فنی منتشر شدهاند و نباید بدون بررسی شرایط واقعی پروژه، نقشههای سازه و برق، الزامات مقررات ملی ساختمان، استانداردهای مورد پذیرش پروژه و نظر مهندس طراح و ناظر، مبنای اجرای یک سیستم ارت یا همبندی قرار گیرند.
شرایط هر ساختمان از جمله نوع فونداسیون، آرماتوربندی، نوع بتن، تماس فونداسیون با خاک، وجود لایههای عایق، شرایط خاک، سیستم برق، سیستم حفاظت در برابر صاعقه، نحوه اتصال آرماتورها و الزامات کارفرما یا دستگاه نظارت میتواند متفاوت باشد.
بنابراین استفاده از اطلاعات این مقاله بهتنهایی به معنی تأیید طراحی یا اجرای یک پروژه خاص نیست و تصمیم نهایی برای طراحی و اجرا باید توسط افراد دارای صلاحیت و مسئول پروژه، بر اساس مدارک فنی و مقررات لازمالاجرا اتخاذ شود.
مسئولیت استفاده مستقیم از این مطالب بدون بررسی شرایط پروژه، طراحی مهندسی، کنترل اجرایی و تأیید مسئولان ذیصلاح، بر عهده استفادهکننده خواهد بود.
این صفحه جایگزین نقشه اجرایی، محاسبات مهندسی، مشخصات فنی پروژه، مقررات لازمالاجرا یا تأیید دستگاه نظارت نیست.
سوالات متداول درباره الکترود فونداسیون و یوفر
الکترود یوفر (Ufer Ground) چیست؟
الکترود یوفر یا Ufer Ground نوعی الکترود زمین درون بتن است که در شرایط تعریفشده میتواند از فونداسیون و عضو رسانای مناسب داخل بتن برای ایجاد ارتباط با زمین استفاده کند. این مفهوم در استانداردها با عنوان Concrete-Encased Electrode نیز شناخته میشود.
آیا هر میلگردی که داخل فونداسیون قرار دارد، الکترود یوفر است؟
خیر. صرف قرار گرفتن میلگرد در بتن به معنی الکترود یوفر بودن آن نیست. شرایط فونداسیون، نحوه قرارگیری و پیوستگی الکتریکی آرماتورها، اتصال به سیستم زمین و الزامات استاندارد و طراحی باید بررسی شود.
آیا سبد پایین میلگرد برای ارت و سبد بالا برای همبندی است؟
این تقسیمبندی را نمیتوان یک قانون عمومی دانست. در یک پروژه ممکن است بخشی از آرماتور فونداسیون بهعنوان الکترود زمین و بخشهایی از شبکه فلزی برای همپتانسیلسازی مورد استفاده قرار گیرند؛ اما عملکرد نهایی باید بر اساس طراحی، پیوستگی الکتریکی و نحوه اتصال مشخص شود.
آیا سیم آرماتوربندی برای ایجاد اتصال الکتریکی کافی است؟
نباید صرفاً به بسته شدن مکانیکی میلگردها با سیم آرماتوربندی بهعنوان یک اتصال الکتریکی مطمئن اتکا کرد. در طراحی سیستم زمین و همبندی باید پیوستگی الکتریکی موردنیاز با روش اتصال مناسب تأمین و در صورت لزوم کنترل شود.
آیا الکترود فونداسیون میتواند جایگزین میله یا صفحه ارت شود؟
در پروژههایی که فونداسیون و شرایط اجرای الکترود فونداسیون الزامات لازم را داشته باشد، ممکن است این الکترود بخش اصلی سیستم اتصال زمین باشد. اینکه به الکترودهای دیگری نیاز هست یا خیر، به طراحی سیستم زمین، شرایط پروژه، استاندارد مورد استفاده و الزامات دستگاه نظارت بستگی دارد.
آیا ارت فونداسیون همان همبندی ساختمان است؟
خیر. الکترود زمین وظیفه ایجاد ارتباط الکتریکی با جرم زمین را دارد، در حالی که همبندی با هدف ایجاد همپتانسیلی میان قسمتهای رسانای مختلف انجام میشود. این دو سیستم از نظر عملکرد متفاوت هستند، اما در یک طراحی مناسب میتوانند با یکدیگر ارتباط داشته باشند.
آیا الکترود یوفر برای ساختمانهای بتنی مناسب است؟
فونداسیون ساختمان بتنی میتواند شرایط مناسبی برای اجرای الکترود فونداسیون فراهم کند، اما مناسب بودن آن باید بر اساس نوع فونداسیون، شرایط خاک، لایههای عایق، آرماتوربندی، پیوستگی الکتریکی و الزامات طراحی پروژه بررسی شود.
ارتباط الکترود فونداسیون با سیستم حفاظت در برابر صاعقه چیست؟
در ساختمان دارای سیستم حفاظت در برابر صاعقه، الکترود فونداسیون میتواند بخشی از سیستم زمین و شبکه همبندی مرتبط با LPS باشد. نحوه اتصال و یکپارچهسازی باید بر اساس طراحی حفاظت در برابر صاعقه و الزامات استاندارد مربوط انجام شود.
